ADBF608WCBCZ502RL

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 1.8V,3.3V CAN,EBI,EMI,Ethernet,I2C,SPI,SPORT,UART,USART,USB OTG 256KB ROM 64KB 500MHz BGA 贴片安装
供应商型号: Y-ADBF608WCBCZ502RL
供应商: 期货订购
标准整包数: 700
ANALOG DEVICES 数字信号处理(DSP) ADBF608WCBCZ502RL

ADBF608WCBCZ502RL概述


    产品简介


    Blackfin Dual Core Embedded Processor
    ADSP-BF606/ADSP-BF607/ADSP-BF608/ADSP-BF609 是由 Analog Devices 设计的高性能双核嵌入式处理器。这款处理器结合了卓越的信号处理引擎、易于编程的 RISC 类微处理器指令集以及单指令多数据 (SIMD) 多媒体能力。它特别适用于需要 RISC 类可编程性、多媒体支持和领先信号处理的应用领域,广泛应用于汽车系统、嵌入式工业、仪器仪表及电源/电机控制等领域。

    技术参数


    - 处理器核心:
    - 双核对称高性能 Blackfin 处理器,最高可达 500 MHz 每核心。
    - 每个核心包含两个 16 位乘法器、两个 40 位算术逻辑单元 (ALU) 和一个 40 位桶形移位器。
    - 内存:
    - 每个核心含有 148K 字节的 L1 SRAM 内存(处理器核心可访问),具有多奇偶校验位保护。
    - 最高可达 256K 字节的 L2 SRAM 内存,带有 ECC 保护。
    - 动态内存控制器提供 16 位接口到单个 DDR2 或 LPDDR DRAM 设备。
    - 静态内存控制器提供 8 位和 16 位内存支持。
    - 4 个内存到内存 DMA 流,其中两个具有 CRC 保护。
    - 灵活的启动选项来自闪存、SD EMMC 和 SPI 存储器,以及 SPI、链接端口和 UART 主机。
    - 外设:
    - 支持各种外设,如 3× PPI、4× LINK PORT、2× EMAC 带 2× IEEE 1588、EMMC/RSI、3× SPORT、2× SPI、2× UART、1× CAN、8× 定时器、2× PWM、1× 计数器、2× TWI、USB 2.0 HS OTG。
    - 其他功能:
    - 提供多种电源管理和时钟管理功能。
    - 包含故障管理和事件控制功能。
    - 集成了双重看门狗。
    - 包装:

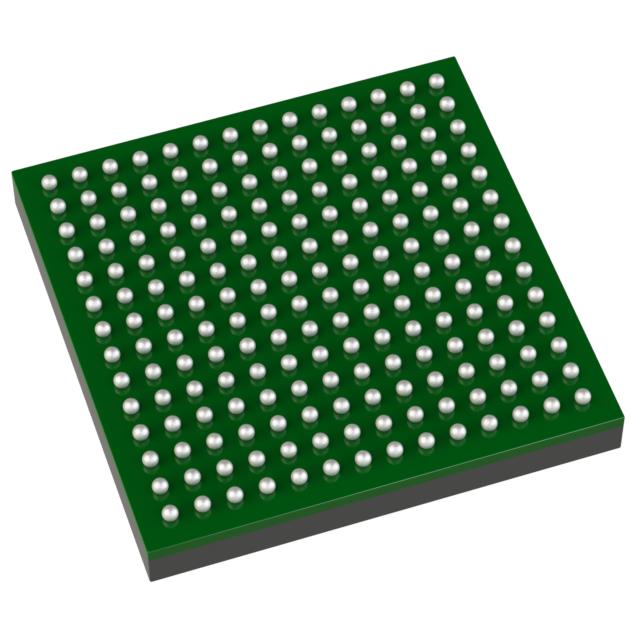

    - 采用 349 球 CSPBGA 封装,尺寸为 19mm x 19mm,符合 RoHS 标准。

    产品特点和优势


    产品特点和优势:
    - 高性能计算:每个核心最高可达 500 MHz,能够高效执行复杂的信号处理任务。
    - 强大的并行处理能力:每核心包含两个 16 位乘法器和四个视频 ALU,可在单个周期内执行多任务。
    - 灵活的内存架构:L1 和 L2 SRAM 的配置提供了可编程性和灵活性。
    - 先进的调试功能:包括高级调试、跟踪和性能监控功能。
    - 低功耗设计:采用低电压和低功耗设计方法,实现卓越的功耗管理。

    应用案例和使用建议


    应用案例:
    - 视频处理:ADSP-BF60x 在自动驾驶系统(ADAS)或视频处理应用中被用于预处理和协处理视频帧。
    - 工业控制系统:利用其高性能和丰富的外围设备,在工业自动化和控制领域发挥重要作用。
    使用建议:
    - 软件开发:充分利用 Blackfin 指令集的特点,编写高效的 C 和 C++ 代码。
    - 系统集成:考虑系统的散热设计,确保处理器在高负载下的稳定运行。
    - 可靠性测试:进行严格的测试以确保系统在恶劣环境下的可靠性和稳定性。

    兼容性和支持


    兼容性:
    - 与多种外部存储器(如 DDR2 和 LPDDR)兼容。
    - 支持多种启动模式和连接主机。
    支持:
    - Analog Devices 提供全面的技术支持和文档资料,包括开发工具和详细的信号描述。

    常见问题与解决方案


    - Q: 如何正确设置电源电压?
    - A: 请参考手册中的 Operating Conditions 部分,根据具体应用选择合适的电源电压范围。

    - Q: 如何解决过热问题?
    - A: 增加散热措施,如使用散热片和风扇,确保良好的空气流通。

    总结和推荐


    总结:
    - ADSP-BF60x 系列处理器凭借其高性能、低功耗、丰富的外设和灵活的内存架构,成为市场上极具竞争力的产品。
    - 适合广泛的应用场景,尤其在需要强大信号处理能力的领域。
    推荐:
    - 强烈推荐使用 ADSP-BF60x 系列处理器,特别是在汽车电子、工业控制和多媒体处理等领域。

ADBF608WCBCZ502RL参数

参数
内核数 -
最小工作供电电压 -
接口类型 CAN,EBI,EMI,Ethernet,I2C,SPI,SPORT,UART,USART,USB OTG
最大时钟频率 500MHz
L1缓存指令存储器 -
I/O电压 1.8V,3.3V
核心处理器 -
数据总线宽度 -
速度 -
程序存储器类型 ROM
最大工作供电电压 -
RAM大小 256KB
程序存储器大小 64KB
通用封装 BGA
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ADBF608WCBCZ502RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADBF608WCBCZ502RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADBF608WCBCZ502RL ADBF608WCBCZ502RL数据手册

ADBF608WCBCZ502RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
