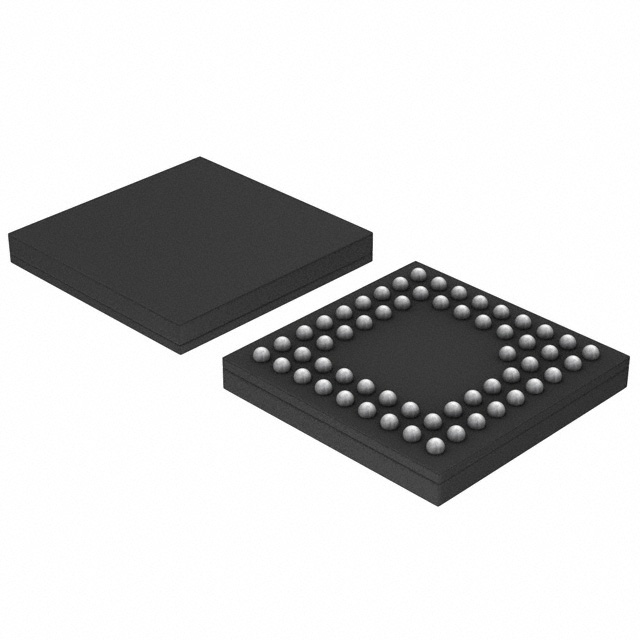

0W633-001-XTP

产品分类: 数字信号处理(DSP)
厂牌: ON SEMICONDUCTOR
产品描述: 1.8V I2C,I2S,PCM,SPI,UART 16bit 16KB PRAM 24KB 900mV 2V 50MHz BGA 固定安装,贴片安装,黏合安装 5mm*5mm*660μm
供应商型号: 0W633-001-XTP-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 数字信号处理(DSP) 0W633-001-XTP

0W633-001-XTP概述

    BELASIGNA 250 高性能可编程音频处理系统

    1. 产品简介


    BELASIGNA® 250 是一款专为超低功耗嵌入式和便携式数字音频系统设计的完整可编程音频处理系统。这款高性能芯片在架构和设计上继承了BELASIGNA 200,提供卓越的音质和无与伦比的灵活性。它包含完整的音频信号链,从立体声16位模拟到数字转换器或数字接口开始,经过完全灵活的数字处理架构,最终通过立体声音频线级或直接数字功率输出连接到扬声器。

    2. 技术参数


    - 工作电压:0.9V 至 2.0V
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-40°C 至 125°C
    - 系统时钟频率:0.5 MHz 至 10.24 MHz(可校准)
    - 采样频率:16 kHz 和 48 kHz
    - 输入动态范围:最高 88 dB
    - THD+N:最高 -76 dB
    - 电源电流消耗:5.12 MHz, 16 kHz 时为 1 mA
    - 外部电容要求:1 μF
    - 引脚数:LFBGA 64 引脚,CABGA 57 引脚
    - 外形尺寸:LFBGA 7x7 mm,CABGA 5x5 mm

    3. 产品特点和优势


    - 并行处理架构:基于DSP的混合信号音频系统,包括一个双哈佛16位可编程DSP核心、专利高分辨率块浮点WOLA滤波器协处理器以及多个优化音频处理的外围设备和接口。
    - 集成转换器和供电输出:最小化外部组件需求。
    - 超低功耗:20 MHz 下功耗低于 5 mA;1.8 V 供电电压。
    - 智能电源管理:包括低电流待机模式,仅需 0.05 mA。
    - 灵活的时钟架构:支持高达 50 MHz 的速度。
    - 丰富的配置接口:包括I2S、PCM、UART、SPI、I2C、TWSS、GPIO。

    4. 应用案例和使用建议


    BELASIGNA 250 可用于多种音频设备,如便携式播放器、耳机、车载音响系统等。对于开发人员,应确保:
    - 将数字信号迹线远离模拟信号迹线以避免噪声耦合。
    - 将输入迹线与输出迹线隔离以避免电气反馈耦合。
    - 设计地平面时应分为模拟地平面(AGND)和数字地平面(DGND),并通过一点连接。

    5. 兼容性和支持


    BELASIGNA 250 支持多种数字接口,包括I2S、PCM、UART、SPI、I2C等。提供全面的技术支持,包括易用的开发工具套件和培训。

    6. 常见问题与解决方案


    - Q: 工作电压低于1.05V会怎样?
    - A: 音频性能将下降。
    - Q: 如何降低功耗?
    - A: 使用软关机模式,可以减少功耗至仅0.05 mA。
    - Q: 输入延迟如何调整?
    - A: 输入延迟与采样频率成反比,可以通过调整采样频率来减小延迟。

    7. 总结和推荐


    BELASIGNA 250 在音质、功耗管理和灵活性方面表现出色,适用于各种嵌入式和便携式音频系统。凭借其独特的并行处理架构、丰富的配置接口和强大的技术支持,强烈推荐在高端音频处理项目中使用此产品。

0W633-001-XTP参数

参数
最大时钟频率 50MHz
L1缓存指令存储器 -
速度 -
程序存储器类型 PRAM
内核数 -
最大工作供电电压 2V
接口类型 I2C,I2S,PCM,SPI,UART
RAM大小 16KB
最小工作供电电压 900mV
程序存储器大小 24KB
I/O电压 1.8V
核心处理器 -
数据总线宽度 16bit
长*宽*高 5mm*5mm*660μm
通用封装 BGA
安装方式 固定安装,贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

0W633-001-XTP厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

0W633-001-XTP数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 数字信号处理(DSP) ON SEMICONDUCTOR 0W633-001-XTP 0W633-001-XTP数据手册

0W633-001-XTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
