0W888-002-XTP

产品分类: 数字信号处理(DSP)
厂牌: ON SEMICONDUCTOR
产品描述: 1.8V I2C,I2S,PCM,SPI,UART 16bit 16KB PRAM 24KB 900mV 2V 50MHz BGA 固定安装,贴片安装,黏合安装 7mm*7mm*1.04mm
供应商型号: 0W888-002-XTP
供应商: 国内现货
标准整包数: 0

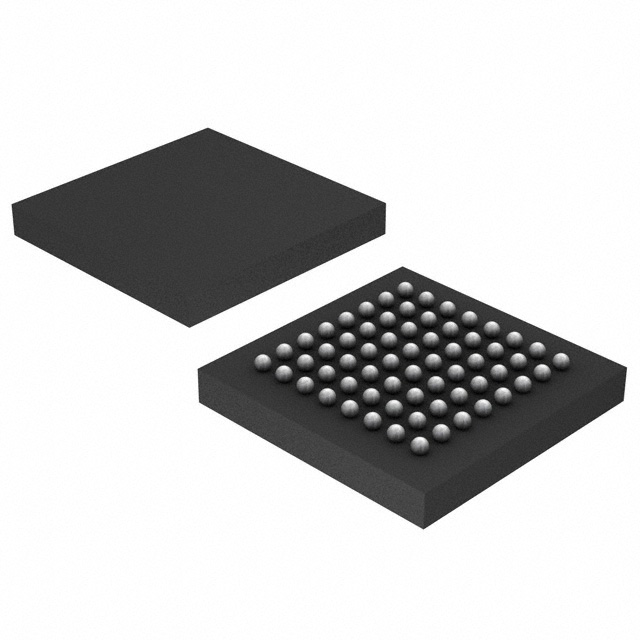

ON SEMICONDUCTOR 数字信号处理(DSP) 0W888-002-XTP

0W888-002-XTP概述

    BELASIGNA 250 高性能可编程音频处理系统

    产品简介


    BELASIGNA® 250 是一种专为超低功耗嵌入式和便携式数字音频系统设计的完整可编程音频处理系统。该高性能芯片基于 BELASIGNA 200 的架构和设计,提供卓越的声音质量和无与伦比的灵活性。BELASIGNA 250 集成了从立体声 16 位模数转换器或数字接口接受信号,经过完全灵活的数字处理架构,再到立体声模拟线级或直接数字功率输出,可以直接连接到扬声器的完整音频信号链。

    技术参数


    - 工作电压:0.9V 到 2.0V
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-40°C 至 125°C
    - 电流消耗:在 1.28 MHz 系统时钟下为 650 μA;在 5.12 MHz 下为 1 mA;在 19.2 MHz 下为 5 mA;在 49.152 MHz 下为 10 mA(16 kHz 采样率);在 48 kHz 采样率下为 13 mA
    - 输入电压范围:0V 至 2V
    - 动态范围:88 dB(系统动态范围)
    - 电源噪声抑制比(PSRR):50-55 dB(VREG);45-50 dB(VDBL)
    - 频率响应:截止频率最高可达 25 kHz
    - 输入延迟:最大延迟为 200 μs
    - 支持的接口:I2S、PCM、UART、SPI、I2C、TWSS、GPIO 等
    - 封装选项:LFBGA-64(7x7 mm)、CABGA-57(5x5 mm)

    产品特点和优势


    BELASIGNA 250 具有以下独特功能和优势:
    - 并行处理架构:集成了完全可编程的双哈佛结构 16 位 DSP 核心和专用、可配置的加权重叠相加(WOLA)滤波器协处理器。
    - 集成转换器和驱动输出:减少对外部组件的需求。
    - 超低功耗:在 20 MHz 下电流消耗低于 5 mA,适用于高级操作。
    - 智能电源管理:包括仅需 0.05 mA 的低电流待机模式。
    - 全面的可配置接口:支持多种标准通信接口。
    - 高保真度:88 dB 系统动态范围,极低的系统噪声和低群延迟。
    - IP保护支持:防止未经授权访问算法和数据。
    - 绿色环保:无铅、无卤素、符合RoHS标准。

    应用案例和使用建议


    BELASIGNA 250 广泛应用于各类音频系统,例如无线耳机、智能音箱、车载音响系统等。具体应用案例包括便携式音乐播放器、智能手表、物联网设备等。
    使用建议:
    - 在设计电路板时,应尽量避免数字线路和模拟线路之间的干扰,保持两者分离以保证音质。
    - 设计良好的接地策略,将模拟地和数字地分开,但要通过单点进行连接,以确保信号完整性。
    - 选择适当的封装,根据具体应用场景选择 LFBGA 或 CABGA 封装。

    兼容性和支持


    BELASIGNA 250 支持多种标准通信接口,如 I2S、PCM、UART、SPI 和 I2C。厂商提供了全面的技术支持和开发工具套件,帮助开发者快速进行产品开发。

    常见问题与解决方案


    - 问题:音频性能随工作电压下降
    解决方案:确保工作电压在 1.05 V 以上,可以提高音频性能。
    - 问题:输入延迟过大
    解决方案:优化时钟配置,选择合适的采样率。
    - 问题:电源噪声抑制比不理想
    解决方案:增加外部电容器以改善电源噪声抑制比。

    总结和推荐


    BELASIGNA 250 是一款出色的高性能音频处理系统,具备灵活的架构、超低功耗和优秀的音质表现。它的独特功能和广泛的应用场景使其在市场上具有较强的竞争力。强烈推荐给需要高性能音频处理系统的开发者和制造商。

0W888-002-XTP参数

参数
RAM大小 16KB
最大工作供电电压 2V
接口类型 I2C,I2S,PCM,SPI,UART
数据总线宽度 16bit
核心处理器 -
内核数 -
L1缓存指令存储器 -
最大时钟频率 50MHz
最小工作供电电压 900mV
程序存储器大小 24KB
程序存储器类型 PRAM
速度 -
I/O电压 1.8V
长*宽*高 7mm*7mm*1.04mm
通用封装 BGA
安装方式 固定安装,贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

0W888-002-XTP厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

0W888-002-XTP数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 数字信号处理(DSP) ON SEMICONDUCTOR 0W888-002-XTP 0W888-002-XTP数据手册
