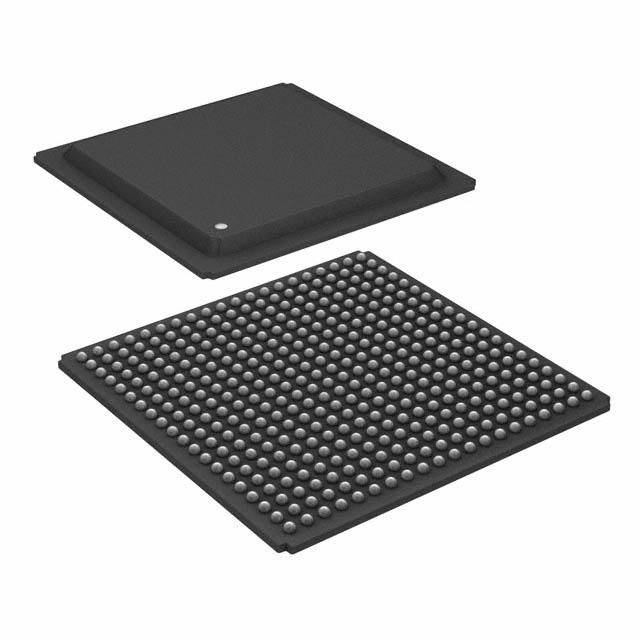

ADSP-21160NKB-100

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 3.3V Host Interface,Link Port,Serial Port 32bit ADSP-2100 512KB EXTERNAL 1.9V 100MHz BGA 贴片安装 27mm*27mm*1.72mm
供应商型号: CY-ADSP-21160NKB-100
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 数字信号处理(DSP) ADSP-21160NKB-100

ADSP-21160NKB-100概述

    ADSP-21160M/ADSP-21160N SHARC Digital Signal Processor

    产品简介


    ADSP-21160M 和 ADSP-21160N 是高性能的32位数字信号处理器(DSP),由Analog Devices公司设计制造。它们广泛应用于音频、医疗、军事、图形、成像和通信等领域。这两款处理器具备超哈佛架构,拥有四条独立总线,可以实现双数据读取、指令读取以及非侵入式零开销I/O操作。该系列处理器支持SIMD(单指令多数据)计算架构,每个处理单元均配备了一个32位浮点运算单元、乘法器、ALU、移位器和寄存器文件,从而实现高效的数据处理。

    技术参数


    - 核心频率:ADSP-21160N为100 MHz(10ns周期时间)
    - 运行电压:ADSP-21160N为1.9V核心电压,3.3V I/O电压
    - 串行端口传输速率:2个端口分别为50 Mbit/s(ADSP-21160N)和40 Mbit/s(ADSP-21160M)
    - 链路端口传输速率:6个端口分别为100 MByte/s(ADSP-21160N)和80 MByte/s(ADSP-21160M)
    - 内存容量:4M比特的双端口SRAM
    - 封装:400球PBGA,尺寸27mm x 27mm
    - 认证:符合RoHS标准,无铅封装

    产品特点和优势


    ADSP-21160N在性能和功耗上都优于ADSP-21160M。它采用先进的CMOS工艺,提供了高达10ns的指令周期时间和最高100 MHz的核心时钟频率,使它能够执行每秒600百万次数学运算。其独特的SIMD架构允许两个处理单元同时执行相同的指令但处理不同的数据,特别适合于计算密集型的DSP算法。通过集成的I/O处理器、多重内部总线和双端口SRAM,这些处理器能有效地减少I/O瓶颈,提高系统效率。

    应用案例和使用建议


    ADSP-21160系列DSP广泛应用于需要高性能数据处理的领域。例如,在音频处理中,它可以用于实时声音处理和压缩;在通信领域,可用于无线通信中的基带信号处理。对于开发者而言,建议利用SIMD架构的优势来加速数据密集型算法的执行,同时注意选择合适的内存配置以优化性能。

    兼容性和支持


    ADSP-21160M和ADSP-21160N与早期的ADSP-2106x系列代码兼容,易于移植现有代码。它们提供多种接口,如串行端口、链路端口和外部总线,可以无缝连接到其他设备和外设。Analog Devices还提供了丰富的开发工具和文档,以支持用户进行软件开发和调试。

    常见问题与解决方案


    - Q:如何设置处理器进入SIMD模式?
    A: 通过在MODE1寄存器中设置PEYEN位来启用PEY处理单元。
    - Q:处理器的指令缓存如何工作?
    A: 指令缓存是选择性的,只缓存那些与程序存储器总线上的数据访问冲突的指令,以确保循环操作(如数字滤波器的乘积累加和FFT蝴蝶处理)的全速执行。
    - Q:如何创建和管理硬件圆缓冲区?
    A: 使用数据地址生成器(DAG)中的硬件圆缓冲区功能来自动处理地址指针的绕回,无需额外的编程开销。

    总结和推荐


    总体而言,ADSP-21160系列DSP凭借其出色的SIMD架构、高集成度和灵活的接口配置,在多种应用领域表现出色。特别是在高性能音频、通信和图像处理方面,其强大的计算能力和高效的数据处理能力使其成为首选。因此,强烈推荐对需要高性能DSP应用的开发者使用此系列处理器。

ADSP-21160NKB-100参数

参数
内核数 -
核心处理器 ADSP-2100
程序存储器大小 -
数据总线宽度 32bit
接口类型 Host Interface,Link Port,Serial Port
最大时钟频率 100MHz
最小工作供电电压 1.9V
程序存储器类型 EXTERNAL
I/O电压 3.3V
RAM大小 512KB
速度 -
最大工作供电电压 -
L1缓存指令存储器 -
长*宽*高 27mm*27mm*1.72mm
通用封装 BGA
安装方式 贴片安装
零件状态 停产
包装方式 托盘

ADSP-21160NKB-100厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADSP-21160NKB-100数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADSP-21160NKB-100 ADSP-21160NKB-100数据手册

ADSP-21160NKB-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 273.325 ¥ 2047.9421
库存: 1644
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2047.94
直接购买
