ADAU1452WBCPZ150RL

产品分类: 数字信号处理(DSP)
厂牌: ANALOG DEVICES
产品描述: 3.3V I2C,SPI 32bit 160KB ROM 32KB 1.2V 3.63V 147.456MHz 贴片安装,黏合安装
供应商型号: ADAU1452WBCPZ150RL
供应商: 期货订购
标准整包数: 2000

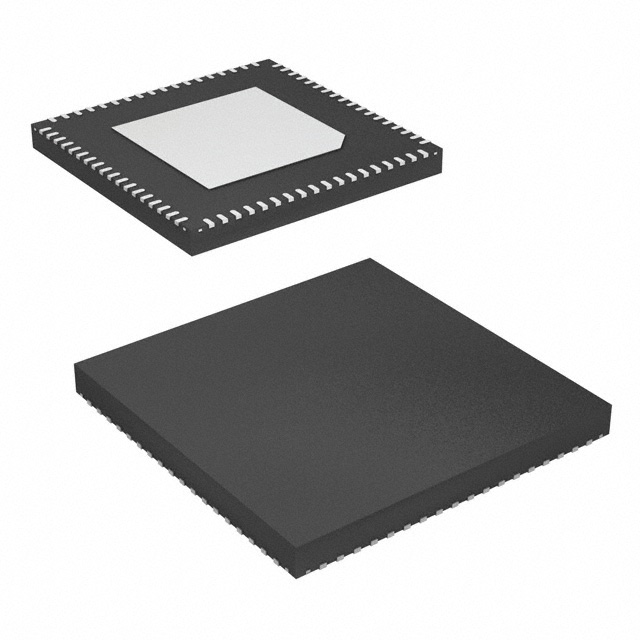

ANALOG DEVICES 数字信号处理(DSP) ADAU1452WBCPZ150RL

ADAU1452WBCPZ150RL概述

    高质量文章:SigmaDSP Digital Audio Processor 技术手册解析

    1. 产品简介


    SigmaDSP Digital Audio Processor(数字音频处理器)系列是Analog Devices推出的高性能音频处理解决方案,专为汽车、商业和消费类电子等领域设计。本系列产品主要包括ADAU1452、ADAU1451和ADAU1450三款型号。这些处理器以其强大的信号处理能力、灵活性和广泛的适用性著称,广泛应用于车载音响系统、导航系统、后座娱乐系统、专业音频处理以及消费级音响设备。
    产品的核心特点在于其可编程性,允许用户通过SigmaStudio图形化编程工具开发定制化的音频信号流程。这种灵活性使得工程师能够快速实现复杂的功能需求,同时确保系统的稳定性和可靠性。

    2. 技术参数


    以下是产品的主要技术规格:
    - 处理器核心:SigmaDSP核心,最高频率可达294.912 MHz,位宽为32位。
    - 指令执行能力:每样本最多支持6144条SIMD指令,以48 kHz采样率为例。
    - 内存容量:提供高达40 kWords的参数/数据RAM,支持大容量存储需求。
    - 延迟池:最大800毫秒的数字音频延迟池,支持多通道音频延迟管理。
    - 输入输出接口:
    - 数字音频输入输出:4个串行输入端口,4个串行输出端口。
    - 最高支持48通道,32位数字音频输入/输出,采样率最高达192 kHz。
    - 支持多种格式:TDM、I²S、左对齐、右对齐和PCM。
    - 异步采样率转换器:最多8个立体声ASRC,支持从1:8到7.75:1的转换比。
    - 时钟特性:内置晶振、整数PLL和灵活的时钟生成器。
    - 温度范围:-40°C至+105°C或0°C至+70°C。

    3. 产品特点和优势


    - 全面的音频处理能力:SigmaDSP核心支持复杂的音频算法,例如动态范围压缩、均衡、混响等。
    - 图形化编程工具:SigmaStudio简化了软件开发过程,缩短产品上市时间。
    - 高度集成:单芯片集成了音频处理所需的大部分组件,减少了外部电路的需求。
    - 工业标准兼容性:支持多种行业标准接口,便于与其他设备无缝对接。
    - 低功耗设计:通过电源管理和时钟优化实现了高效能低功耗运行。

    4. 应用案例和使用建议


    - 汽车音响系统:ADAU1452常用于车载头单元和后座娱乐系统,提供高质量的音频体验。建议在车载环境中使用带散热片的设计以应对极端温度条件。
    - 专业音频设备:ADAU1451适用于专业音响设备,如音乐会现场扩声系统,其强大的异步采样率转换器特别适合多源音视频同步处理。
    - 消费电子产品:ADAU1450针对成本敏感型消费市场,简化设计的同时保持了良好的性能表现。建议在设计时关注EMI/EMC性能,确保符合国际规范。
    使用建议:
    - 在高噪声环境下,增加滤波电容以提高电源稳定性。
    - 针对特定应用调整SigmaStudio中的参数配置,以达到最佳音质效果。

    5. 兼容性和支持


    - 兼容性:支持与主流MCU、DSP和其他音频处理模块的协同工作,具备出色的互操作性。
    - 技术支持:Analog Devices提供了详尽的技术文档、开发工具和在线社区支持,帮助开发者快速上手。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统初始化失败 | 检查供电电压和时钟信号是否正常 |
    | 输出音频失真 | 调整SigmaStudio中的增益设置 |
    | 数据丢失 | 确认EEPROM自启动模式正确配置 |

    7. 总结和推荐


    总体而言,SigmaDSP Digital Audio Processor系列是一款功能强大且易于使用的音频处理解决方案。其卓越的处理能力和灵活的开发环境使其成为汽车、商业和消费类音频市场的理想选择。对于需要高性能音频处理的应用场景,我们强烈推荐使用此系列处理器。
    如有进一步疑问或需求,请联系Analog Devices的技术支持团队获取详细帮助和支持。

ADAU1452WBCPZ150RL参数

参数
速度 -
程序存储器大小 32KB
程序存储器类型 ROM
最小工作供电电压 1.2V
RAM大小 160KB
最大工作供电电压 3.63V
核心处理器 -
接口类型 I2C,SPI
内核数 -
最大时钟频率 147.456MHz
数据总线宽度 32bit
L1缓存指令存储器 -
I/O电压 3.3V
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ADAU1452WBCPZ150RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADAU1452WBCPZ150RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 数字信号处理(DSP) ANALOG DEVICES ADAU1452WBCPZ150RL ADAU1452WBCPZ150RL数据手册

ADAU1452WBCPZ150RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
