66AK2H12DXAAWA24

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 850mV,1V,1.35V,1.5V,1.8V,3.3V DMA,EBI,EMI,Ethernet,I2C,SPI,Serial RapidIO,UART,USART,USB 3.0 32bit ARM Cortex A15|C66x,ARM 6MB ROM 384KB 12 950mV 1.05V 1.2GHz,1.4GHz 32KB,32KB BGA 贴片安装
供应商型号: 66AK2H12DXAAWA24
供应商: 国内现货
标准整包数: 88

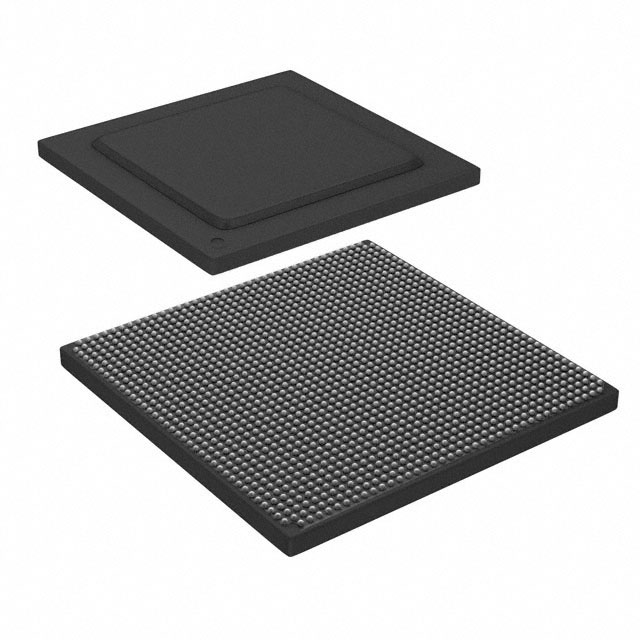

TEXAS INSTRUMENTS 数字信号处理(DSP) 66AK2H12DXAAWA24

66AK2H12DXAAWA24概述


    产品简介


    产品类型与功能:
    66AK2Hxx平台结合了四核ARM Cortex-A15处理器和最高可达八个TMS320C66x高性能DSP核心,采用了KeyStone II架构。这些多核DSP + ARM系统级芯片(SoC)具备强大的计算能力和多样化的通信能力,适用于多种复杂计算任务。
    主要应用领域:
    - 计算机
    - 通信
    - 音频
    - 视频基础设施
    - 成像
    - 分析
    - 网络
    - 媒体处理

    技术参数


    核心特性:
    - C66x DSP核心:每个1.0 GHz 或 1.2 GHz的固定点和浮点DSP核心,每个核心拥有38.4 GMacs(@ 1.2 GHz)的定点运算能力和19.2 GFlops(@ 1.2 GHz)的浮点运算能力。
    - ARM核心:四个ARM® Cortex®-A15 MPCore™处理器,最高可达1.4 GHz,共享4MB L2缓存内存。
    - 内存保护单元(MPU):保护MSM SRAM和DDR3EMIF的内存。
    外设:
    - 串行RapidIO(SRIO):最多4个通道,支持高达5 GBaud。
    - PCIe Gen2:最多2个通道,支持高达5 GBaud。
    - 高速以太网子系统(仅66AK2H14):两个XFI端口,10-GbE交换子系统。
    - USB 3.0控制器。
    - 通用输入输出(GPIO):最多32个引脚。
    - I²C接口:最多3个。
    - SPI接口:最多3个。
    - 十六进制定时器:最多二十个64位定时器(66AK2H14/12);最多十四个64位定时器(66AK2H06)。
    工作环境:
    - 商用温度范围:0°C 至 85°C
    - 扩展温度范围:-40°C 至 100°C

    产品特点和优势


    - 高性能:八个C66x DSP核心和四个ARM Cortex-A15处理器提供强大的并行计算能力。
    - 多功能性:集成安全加速器引擎,支持多种加密算法。
    - 低功耗:相较于多芯片解决方案,显著降低了能耗。
    - 高带宽连接:支持多种高速接口,如SRIO、PCIe和10-GbE以太网,便于数据传输。
    - 开发工具支持:完整的开发工具链支持,包括C编译器、汇编优化器和Windows调试接口。

    应用案例和使用建议


    应用案例:
    66AK2Hxx系列SoC广泛应用于云计算、媒体处理、高性能计算等领域。例如,在视频流处理中,66AK2Hxx能够高效地进行视频转码和实时编码解码操作。
    使用建议:
    为了充分利用其性能,建议开发者根据具体应用场景选择合适的DSP和ARM内核数量。此外,为实现最佳性能,应注意电源管理,确保供电稳定,避免电压波动影响计算精度。

    兼容性和支持


    - 兼容性:66AK2Hxx系列SoC支持多种外部设备和协议,如SRIO、PCIe、USB 3.0和10-GbE以太网。
    - 技术支持:德州仪器提供了全面的技术文档和支持服务,包括在线社区论坛和技术文档库。

    常见问题与解决方案


    问题1:如何提高内存访问速度?
    - 解决方案:合理配置MSMC内部缓存,利用ACE Master Port实现低延迟访问。
    问题2:如何有效管理多核间的同步?
    - 解决方案:使用Multicore Navigator提供的队列管理和硬件队列进行数据包DMA传输,确保高效的跨核通信。

    总结和推荐


    产品优势总结:
    - 高效的计算性能和多功能集成。
    - 广泛的应用场景支持。
    - 丰富的开发工具支持和完善的文档资源。
    推荐结论:
    鉴于66AK2Hxx系列SoC的强大计算能力和广泛的应用领域,它是一款适合高端嵌入式基础设施应用的理想选择。其出色的性能、良好的兼容性以及详尽的技术支持,使其成为开发高性能计算和多媒体处理系统的理想选择。强烈推荐使用此产品。

66AK2H12DXAAWA24参数

参数
I/O电压 850mV,1V,1.35V,1.5V,1.8V,3.3V
数据总线宽度 32bit
L1缓存指令存储器 32KB,32KB
程序存储器类型 ROM
最大时钟频率 1.2GHz,1.4GHz
RAM大小 6MB
内核数 12
最小工作供电电压 950mV
程序存储器大小 384KB
速度 -
最大工作供电电压 1.05V
接口类型 DMA,EBI,EMI,Ethernet,I2C,SPI,Serial RapidIO,UART,USART,USB 3.0
核心处理器 ARM Cortex A15|C66x,ARM
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

66AK2H12DXAAWA24厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

66AK2H12DXAAWA24数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS 66AK2H12DXAAWA24 66AK2H12DXAAWA24数据手册

66AK2H12DXAAWA24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
88+ ¥ 9688.5316
176+ ¥ 9442.213
264+ ¥ 9195.8944
库存: 100
起订量: 88 增量: 21
交货地:
最小起订量为:88
合计: ¥ 852590.78
