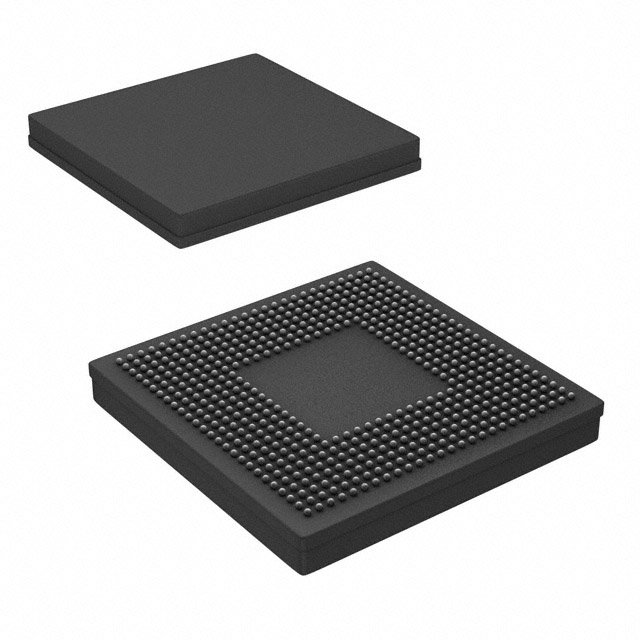

TMS320C6414TGLZ7

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 3.3V Host Interface,McBSP,PCI,UTOPIA 32bit C64x 16KB EXTERNAL 1.2V 1.24V 720MHz BGA 固定安装,贴片安装 23mm*23mm*3.25mm
供应商型号: 25E-TMS320C6414TGLZ7
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320C6414TGLZ7

TMS320C6414TGLZ7概述

    TMS320C6414T/C6415T/C6416T 数字信号处理器技术手册

    产品简介


    TMS320C6414T、TMS320C6415T 和 TMS320C6416T 是德州仪器(Texas Instruments)生产的高性能数字信号处理器(DSP)。这些DSP主要用于各种嵌入式系统和信号处理应用中,例如通信设备、音频处理、雷达系统等。它们采用C64x内核,提供强大的计算能力,适用于实时信号处理任务。

    技术参数


    - 产品型号: TMS320C6414T, TMS320C6415T, TMS320C6416T
    - 内核: C64x内核
    - 硅修订版本:
    - 硅修订1.0: TMS320C6414T/C6415T/C6416T
    - 硅修订2.0: TMS320C6414TB/C6415TB/C6416TB
    - 时钟频率: 可达1GHz
    - 内存: 集成L1P和L2缓存
    - 总线接口: PCI、HPI、TCP/VCP、EMIFA
    - 功耗: 低功耗设计
    - 工作温度范围: 商用级:0°C至70°C;工业级:-40°C至85°C
    - 封装: GLZ, BGLZ

    产品特点和优势


    1. 高性能: C64x内核提供高达1GHz的处理速度,适用于复杂信号处理任务。
    2. 高集成度: 集成了多种接口和缓存,便于集成到不同系统中。
    3. 低功耗: 设计上考虑了功耗管理,适用于便携设备和低功耗应用。
    4. 稳定性: 经过严格的硅修订验证,确保长期稳定运行。
    5. 兼容性强: 支持多种外设和接口标准,易于与其他设备连接。

    应用案例和使用建议


    - 通信设备: 可用于基带处理,如LTE/5G通信系统的数据解码和编码。
    - 音频处理: 适合于音频编解码器的设计,处理实时音频流。
    - 雷达系统: 用于雷达信号处理,如目标检测和跟踪。
    使用建议:
    1. 在进行非缓存代码执行时,避免同时进行EDMA/QDMA传输到L2或L2块缓存无效操作。
    2. 尽早将程序代码标记为缓存,以避免错误更新L1P标签RAM。
    3. 使用PCI时要特别注意长延迟读取问题,确保数据一致性。
    4. 在PCI读写操作中,优先确保EDMA资源分配合理,防止数据错误。

    兼容性和支持


    - 兼容性: 这些DSP与其他TI设备及第三方工具具有良好的兼容性,易于集成。
    - 支持: 德州仪器提供了详尽的技术文档、用户指南和软件开发工具,帮助开发者进行快速开发和调试。

    常见问题与解决方案


    1. HPIC寄存器可写问题: CPU可误写HPIC寄存器,需要确保CPU写入正确值。
    - 解决方案: 使用正确的值写入HWOB位。

    2. TCP/VCP访问问题: 必须使用双字请求访问指定内存区域。
    - 解决方案: 使用双字访问指定地址,不要尝试在IDE中直接查看该内存映射。

    3. PCI读写顺序问题: PCI读操作可能先于写操作完成。
    - 解决方案: 使用TI推荐的EDMA资源分配策略,合理安排优先级。

    总结和推荐


    TMS320C6414T、TMS320C6415T 和 TMS320C6416T 是高性能、高集成度的数字信号处理器,非常适合各类信号处理任务。其优秀的性能、低功耗和广泛的适用范围使其成为众多工程师的首选。尽管存在一些硅修订版本中发现的问题,但这些问题已经通过适当的使用建议和解决方案得到解决。总体来说,强烈推荐在信号处理项目中使用这些处理器。

TMS320C6414TGLZ7参数

参数
程序存储器大小 -
核心处理器 C64x
程序存储器类型 EXTERNAL
最大工作供电电压 1.24V
最大时钟频率 720MHz
RAM大小 16KB
接口类型 Host Interface,McBSP,PCI,UTOPIA
L1缓存指令存储器 -
速度 -
数据总线宽度 32bit
最小工作供电电压 1.2V
内核数 -
I/O电压 3.3V
长*宽*高 23mm*23mm*3.25mm
通用封装 BGA
安装方式 固定安装,贴片安装
零件状态 停产
包装方式 管装

TMS320C6414TGLZ7厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320C6414TGLZ7数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320C6414TGLZ7 TMS320C6414TGLZ7数据手册

TMS320C6414TGLZ7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1187.5851
5000+ ¥ 1134.4265
10000+ ¥ 1093.3323
库存: 1840
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11875.85
