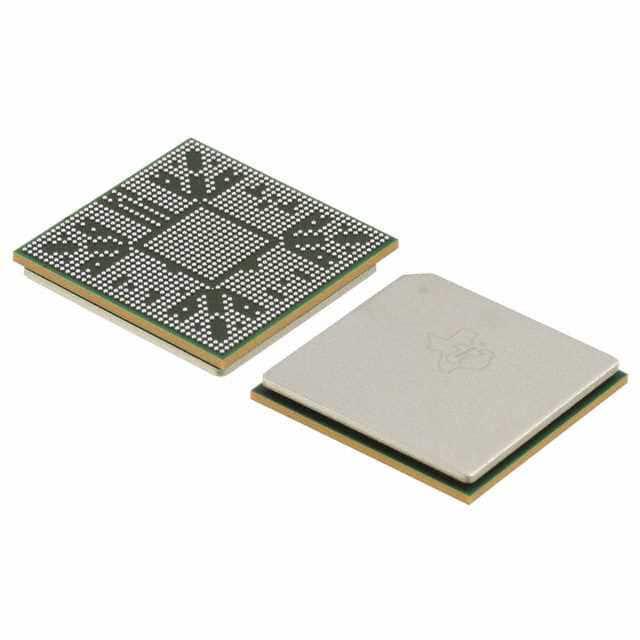

TMS320DM8165BCYG0

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5V,1.8V,3.3V EBI,EMI,Ethernet,I2C,McASP,McBSP,PCI,SD,SDIO,SPI,Serial ATA,UART,USB 32bit DaVinci,TMS320C674x,ARM Cortex A8 64KB ROM 48KB 2 667MHz,720MHz 32KB,32KB FCBGA-1031 贴片安装
供应商型号:
供应商:
标准整包数: 0
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320DM8165BCYG0

TMS320DM8165BCYG0概述


    产品简介


    TMS320DM816x系列数字媒体处理器是德州仪器(TI)推出的高性能可编程平台,基于其创新的达芬奇(DaVinci™)技术设计,旨在满足视频处理、音频处理及嵌入式系统中复杂的计算需求。该系列产品通过结合强大的ARM Cortex-A8 RISC处理器与高性能C674x VLIW浮点DSP核,为多媒体应用提供了强大的处理能力。
    TMS320DM816x系列广泛应用于视频编码/解码/转码/传输、视频安全、视频会议、媒体服务器以及数字标牌等领域。这些产品为原始设备制造商(OEMs)和原始设计制造商(ODMs)提供了高度灵活且集成度高的混合处理器解决方案,支持丰富的用户界面、实时操作系统和高效率的多媒体处理。

    技术参数


    | 参数类别 | 详细说明 |

    | 主频 | ARM Cortex-A8:最高可达1.2GHz;C674x DSP:最高可达800 MIPS(固定点)/600 MFLOPS(浮点运算) |
    | 内存架构 | ARM L1/L2缓存:32KB指令缓存 + 32KB数据缓存 + 256KB L2缓存;C674x L1缓存:32KB程序 + 32KB数据 |
    | DSP核 | C674x VLIW浮点DSP核,支持双精度及单精度浮点操作 |
    | 视频处理子系统 | HDVPSS,提供多路高清视频输入输出接口,支持H.264、VC1、MPEG2等多种格式 |
    | 存储接口 | DDR2/3(最高支持DDR2-800/DDR3-1600)、NAND ECC支持 |
    | 外设支持 | 包括两个千兆以太网接口、两个USB 2.0接口、一个PCIe 2.0接口、多个UART及SPI接口 |
    | 环境适应性 | 工作温度范围:-40°C至85°C |
    产品特点与优势
    1. 高性能混合处理器架构:集成了ARM Cortex-A8和C674x DSP,既适合控制任务又具备高效的信号处理能力。
    2. 丰富的外设接口:支持多种高速接口(如PCIe、SATA、USB),便于与外部设备无缝对接。
    3. 强大的多媒体处理能力:内置多达三个HDVICP2视频图像协处理器,可实现多通道高清视频的编解码及转码。
    4. 低功耗设计:采用SmartReflex技术,支持动态电压调节以降低能耗。
    5. 优秀的开发工具链:配备完善的编译器、调试工具和性能优化库,加速开发进程。
    应用案例与使用建议
    应用案例:
    1. 数字标牌系统:TMS320DM816x可以用于播放4K分辨率的动态广告内容,同时支持触摸屏互动功能。
    2. 视频监控解决方案:利用其多路高清视频输入输出能力和强大的加密支持,可构建高性能视频监控网络。
    3. 远程医疗诊断平台:支持远程高清视频会议及图像数据传输,满足医学影像分析的需求。
    使用建议:
    - 针对需要大量视频处理的应用场景,优先配置较高频率版本的处理器(如DM8168)。
    - 在设计系统时,合理分配ARM和DSP的任务分工,以最大化发挥两者的协同效应。
    - 使用EDMA进行数据传输时,注意避免资源竞争以提高整体效率。
    兼容性与支持
    - 硬件兼容性:TMS320DM816x系列可通过GPMC、SPI等方式与各类NOR/NAND Flash芯片互联,并支持广泛的存储器规格。
    - 软件支持:提供完整的开发套件(SDK),包括Linux/Bare Metal操作系统下的驱动程序。
    - 技术支持:TI官网提供详尽的技术文档及在线论坛,确保开发者及时获得帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动过程中出现异常 | 检查电源电压是否稳定,确认配置文件无误 |
    | 数据传输速度慢 | 调整DDR内存时序,启用高速模式 |
    | ARM与DSP通信中断 | 验证两者之间数据总线连接是否正常 |
    总结与推荐
    TMS320DM816x系列数字媒体处理器凭借其卓越的性能、广泛的适用范围和友好的开发环境,在视频处理及相关领域具有显著优势。无论是对于初创企业还是成熟公司而言,它都是一款值得信赖的选择。因此,强烈推荐此系列产品用于涉及复杂多媒体处理的项目开发。

TMS320DM8165BCYG0参数

参数
L1缓存指令存储器 32KB,32KB
程序存储器类型 ROM
程序存储器大小 48KB
接口类型 EBI,EMI,Ethernet,I2C,McASP,McBSP,PCI,SD,SDIO,SPI,Serial ATA,UART,USB
最小工作供电电压 -
内核数 2
核心处理器 DaVinci,TMS320C674x,ARM Cortex A8
最大工作供电电压 -
速度 -
I/O电压 1.5V,1.8V,3.3V
数据总线宽度 32bit
最大时钟频率 667MHz,720MHz
RAM大小 64KB
通用封装 FCBGA-1031
安装方式 贴片安装
零件状态 停产
包装方式 托盘

TMS320DM8165BCYG0厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320DM8165BCYG0数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320DM8165BCYG0 TMS320DM8165BCYG0数据手册

TMS320DM8165BCYG0封装设计

查看详情并下载
Symbol
Footprint
3D Model
