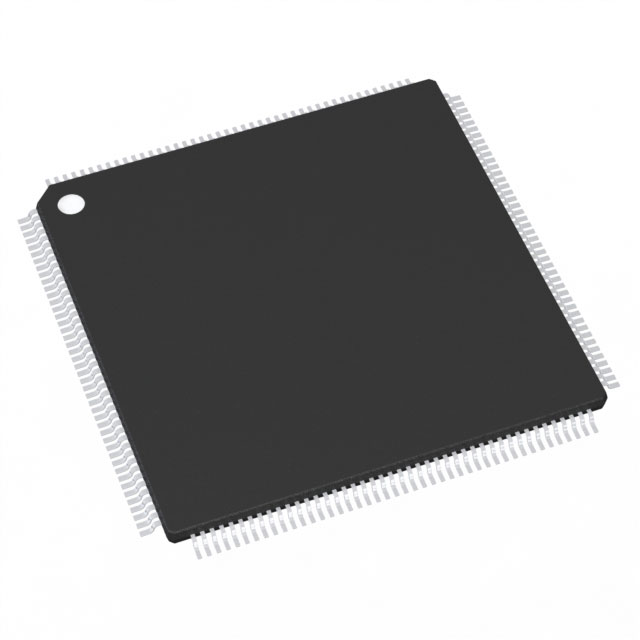

TMS320F28377DPTPQ

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.14V~3.47V 200MHz 9.9765625MB FLASH 1MB DMA,POR,PWM,WDT 内部 97 2 1.14V,3.14V 1.2V,3.3V 200MHz CANbus,EBI,EMI,I2C,McBSP,SCI,SPI,UART,USART,USB,uPP A/D 20x12b,9x16b,D/A 3x12b 32bit C28x HLQFP-176 贴片安装
供应商型号: 14M-TMS320F28377DPTPQ
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 微控制器(MCU) TMS320F28377DPTPQ

TMS320F28377DPTPQ概述

    TMS320F2837xD Dual-Core Delfino™ Microcontrollers

    1. 产品简介


    TMS320F2837xD系列微控制器属于C2000™ 32位微控制器家族,专为实时控制应用而设计,如工业电机驱动、太阳能逆变器和数字电源、电动汽车及交通运输、电机控制和传感信号处理等。这一系列双核架构的微控制器能够显著提升系统性能,提供强大的浮点运算能力和高性能模拟外设,从而助力系统整合。

    2. 技术参数


    - 核心架构: 双核架构,两个32位C28x CPU,每个核心运行频率可达200MHz。
    - 特殊功能单元: IEEE 754单精度浮点运算单元(FPU)、三角函数数学单元(TMU)和维特比/复数数学单元(VCU-II)。
    - 内存:
    - 内置闪存:512KB(256KW)或1MB(512KW),带ECC保护。
    - 内置RAM:172KB(86KW)或204KB(102KW),带ECC或奇偶校验保护。
    - 唯一识别号:支持第三方开发。
    - 时钟和系统控制: 包括内部零引脚10-MHz振荡器、片上晶振、窗口看门狗定时器模块、缺失时钟检测电路。
    - 温度范围: -40°C至105°C(T);-40°C至125°C(S、Q)。
    - 通信接口: 支持多种串行通信接口,包括USB 2.0、控制器区域网络(CAN)、高速SPI、多通道缓冲串行端口(McBSP)、串行通信接口(SCI/UART)和I2C。

    3. 产品特点和优势


    - 高性能浮点计算: 双核架构支持同时执行复杂的浮点计算任务。
    - 强大的模拟外设: 集成四个独立的16位ADC和三个12位DAC,支持高速并行处理。
    - 灵活的配置选项: 提供多种封装选项,包括nFBGA和HLQFP,适用于不同应用需求。
    - 高集成度: 高度集成的控制和模拟外设有助于减少组件数量,降低系统复杂性。

    4. 应用案例和使用建议


    - 工业电机驱动: 通过精确控制电流和电压,提高电机效率。
    - 电动汽车充电站: 实现高效能源转换和管理。
    - 医疗设备: 精确的传感和信号处理能力,提高诊断准确性。
    使用建议:
    - 在启动阶段注意电源序列,确保所有电源稳定后才启动CPU。
    - 对于复杂应用,考虑采用外部存储器扩展,以减轻主处理器的负载。

    5. 兼容性和支持


    - 兼容性: 支持多种通信接口,包括USB 2.0、CAN、SPI等,可与广泛的应用场景兼容。
    - 支持和服务: 得益于丰富的开发工具和文档,包括C2000Ware和TI社区资源,便于开发者进行项目开发。

    6. 常见问题与解决方案


    - 问题: 启动失败。
    - 解决方案: 检查电源序列是否正确,确保所有电源都已稳定供电后再启动CPU。
    - 问题: ADC转换结果不准确。
    - 解决方案: 检查ADC的配置和校准设置,确保输入信号和参考电压正常。

    7. 总结和推荐


    综述:
    TMS320F2837xD系列微控制器凭借其卓越的性能和丰富的功能,成为工业自动化、汽车电子、电力传输等领域的理想选择。其强大的浮点计算能力和高度集成的模拟外设使其在高性能控制应用中表现出色。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐使用TMS320F2837xD系列微控制器,特别是在需要复杂实时控制算法的应用场合。

TMS320F28377DPTPQ参数

参数
核心处理器 C28x
接口类型 CANbus,EBI,EMI,I2C,McBSP,SCI,SPI,UART,USART,USB,uPP
振荡器类型 内部
程序存储器类型 FLASH
内核数 2
速度 200MHz
最小工作供电电压 1.14V,3.14V
外设 DMA,POR,PWM,WDT
最大时钟频率 200MHz
最大工作供电电压 1.2V,3.3V
I/O数量 97
EEPROM大小 -
RAM大小 9.9765625MB
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 1.14V~3.47V
数据转换器 A/D 20x12b,9x16b,D/A 3x12b
程序存储器大小 1MB
24.2mm(Max)
24.2mm(Max)
1.45mm(Max)
通用封装 HLQFP-176
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

TMS320F28377DPTPQ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320F28377DPTPQ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS TMS320F28377DPTPQ TMS320F28377DPTPQ数据手册

TMS320F28377DPTPQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
