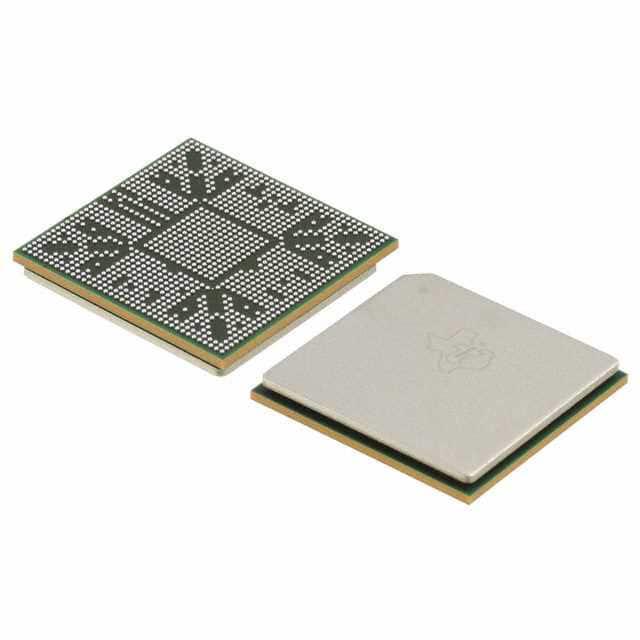

TMS320DM8165SCYG2

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5V,1.8V,3.3V EBI,EMI,Ethernet,I2C,McASP,McBSP,PCI,SD,SDIO,SPI,Serial ATA,UART,USB 32bit ARM,ARM Cortex A8 512KB ROM 48KB 2 1.43V,1.71V,3.13V 1.58V,1.89V,3.47V 1GHz,1.2GHz 32KB,32KB FCBGA-1031 贴片安装
供应商型号: TMS320DM8165SCYG2
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320DM8165SCYG2

TMS320DM8165SCYG2概述


    产品简介


    TMS320DM816x DaVinci™ 数字媒体处理器
    TMS320DM816x 是德州仪器(TI)生产的高度集成的数字媒体处理平台。这类处理器专为视频编码、解码、转码和转率等领域设计,具备高性能和多功能性。它主要应用于视频安全、视频会议、视频基础设施、媒体服务器和数字标牌等领域。
    主要特点
    - 高性价比数字媒体处理器:基于 ARM® Cortex™-A8 RISC 处理器架构。
    - 高清视频处理子系统 (HDVPSS):提供高达 1080p60 的 H.264 编码和解码能力。
    - 混合处理器解决方案:结合了 ARM 处理器和 C674x™ VLIW 浮点 DSP 核心。
    - 丰富的外围设备接口:包括 USB 2.0、以太网、SATA、I2C 和其他多种接口。

    技术参数


    | 参数名称 | 描述 |

    | 主频 | 高达 1.20 GHz |
    | 系统内存管理单元 (System MMU) | 映射 C674x DSP 和 TCB 内存 |
    | 片上内存控制器 (OCMC) | 支持高达 1GHz |
    | MIPS 和 MFLOPS | 最高可达 8000 MIPS 和 6000 MFLOPS |
    | 数据缓存 | 32KB 指令缓存和 32KB 数据缓存 |
    | 二级缓存 | 256KB L2 统一缓存 |
    | 公共 ROM 和 RAM | 48KB ROM 和 64KB RAM |
    | 视频处理引擎 | 三路高清视频和图像处理引擎 (HDVICP2) |
    | 通用定时器 | 七路 32 位定时器 |
    | 高速 I/O 接口 | 支持双通道 USB 2.0 及高速以太网接口 |

    产品特点和优势


    - 高性能:TMS320DM816x 处理器拥有强大的处理能力和高效的浮点运算性能。
    - 多功能集成:集成高清视频处理、音频处理和多种外设接口,简化系统设计。
    - 灵活的编程环境:ARM Cortex-A8 处理器支持复杂的算法实现,如 NEON 浮点扩展和 VFPv3-IEEE754 合规浮点操作。
    - 丰富的开发工具:提供了 C 编译器、DSP 汇编优化器以及调试接口。

    应用案例和使用建议


    应用场景
    - 视频监控:支持多路高清视频编码和解码,适合于需要实时视频流处理的应用。
    - 视频会议:内置强大的多媒体处理功能,适用于高清晰度视频传输。
    - 媒体服务器:可以处理多种格式的音视频内容,满足大容量数据处理需求。
    使用建议
    - 在视频编码和解码过程中,尽量利用硬件加速功能来提高效率。
    - 对于多任务处理,可以合理分配 ARM 和 DSP 的任务,充分利用其并行计算能力。

    兼容性和支持


    - 兼容性:TMS320DM816x 与多种外部存储器和外设兼容,如 DDR2/DDR3、NAND Flash 和 PCIe。
    - 开发支持:提供了丰富的开发工具,包括 C 编译器、DSP 调试接口和微软 Windows 调试工具。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 内存访问错误 | 检查系统内存管理单元 (System MMU) 配置 |
    | 视频输出异常 | 确认视频编码器 (HDVPSS) 设置正确 |
    | USB 设备连接失败 | 检查 USB 2.0 PHY 配置及驱动安装 |

    总结和推荐


    TMS320DM816x 数字媒体处理器以其出色的处理能力和广泛的适用范围,成为视频处理领域的优秀选择。它不仅能够满足复杂的视频处理需求,还提供了强大的开发工具支持。对于需要高性能视频处理能力的应用场景,强烈推荐使用 TMS320DM816x 处理器。

TMS320DM8165SCYG2参数

参数
程序存储器类型 ROM
最小工作供电电压 1.43V,1.71V,3.13V
最大时钟频率 1GHz,1.2GHz
内核数 2
接口类型 EBI,EMI,Ethernet,I2C,McASP,McBSP,PCI,SD,SDIO,SPI,Serial ATA,UART,USB
程序存储器大小 48KB
RAM大小 512KB
最大工作供电电压 1.58V,1.89V,3.47V
数据总线宽度 32bit
核心处理器 ARM,ARM Cortex A8
L1缓存指令存储器 32KB,32KB
I/O电压 1.5V,1.8V,3.3V
速度 -
25.2mm(Max)
25.2mm(Max)
3.31mm(Max)
通用封装 FCBGA-1031
安装方式 贴片安装
零件状态 在售
包装方式 托盘

TMS320DM8165SCYG2厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320DM8165SCYG2数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320DM8165SCYG2 TMS320DM8165SCYG2数据手册

TMS320DM8165SCYG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
