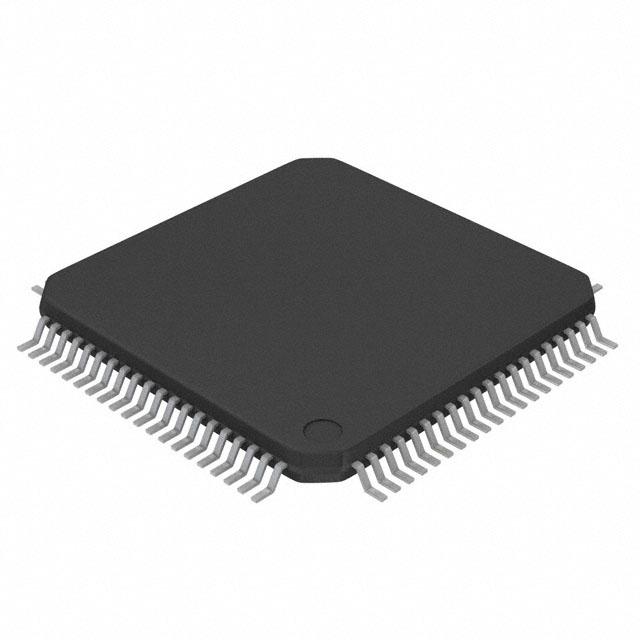

F280025CPNQR

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.14V~1.32V 100MHz 1.1875MB FLASH 128KB Brown-out Detect/Reset,POR,PWM,WDT 内部 39 1 CANbus,I2C,LINbus,SCI,SPI,UART,USART 32bit C28x LQFP-80 贴片安装,黏合安装
供应商型号: F280025CPNQR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 微控制器(MCU) F280025CPNQR

F280025CPNQR概述


    产品简介


    TMS320F28002x 系列是德州仪器(TI)的高性能 32 位浮点微控制器(MCU),适用于实时控制应用,如工业电机驱动、太阳能逆变器和数字电源、电动汽车和运输系统、电机控制以及传感器和信号处理。此系列集成了关键的控制外设、独特的模拟功能以及非易失性存储器,使设计者能够将这些功能集成到单个设备中。

    技术参数


    主要功能参数
    - CPU核心:C28x 32位DSP内核,频率高达100MHz
    - IEEE 754浮点单元(FPU)
    - 非线性比例积分导数(NLPID)控制支持
    - 两个独立的12位模数转换器(ADC),采样率高达3.45 MSPS
    - 四个窗口比较器模块
    - 支持多种通信接口,如SPI、SCI、I2C、PMBus、LIN和CAN
    - 片上存储器:128KB闪存(带ECC)、24KB SRAM(带ECC或奇偶校验)
    电气特性
    - 工作电压:单个3.3V供电
    - 时钟频率:两个零引脚内部振荡器提供10MHz时钟信号
    - 支持多种低功耗模式
    环境要求
    - 温度范围:商用型号-40°C 至 125°C;汽车型号-40°C 至 150°C
    产品特点及优势
    - 强大的信号处理能力:100MHz的DSP性能,支持浮点运算和复杂数学运算
    - 高精度模拟性能:双12位ADC,每通道提供16个外部输入通道
    - 丰富的外设支持:多个PWM、eCAP、eQEP、CMPSS、I2C、SPI、CAN、LIN等外设
    - 增强的实时分析与诊断:通过ERAD模块可以实现硬件断点和计数器,提高调试和系统分析能力
    - 高速安全通信:FSI支持高速、可靠的通信,适合工业应用
    应用案例及使用建议
    应用场景
    - 伺服驱动:用于工业伺服驱动,支持多轴控制,可实现精确的扭矩控制
    - 电源供应单元(PSU):用于服务器和电信领域的电源供应,实现高效率的功率因数校正和DC-DC转换
    - 电动汽车充电站:支持高效率的功率因数校正和直流-直流转换
    - 空调室外单元:用于高效空调系统的室外单元控制,支持变速控制和精确的温度调节
    使用建议
    - 在选择GPIO配置时,需确保所选配置与特定封装中的可用引脚相匹配
    - 对于需要高速通信的应用,应考虑使用FSI来实现隔离通信
    - 设计时应考虑使用片上存储器以减少外部组件的使用,从而简化电路设计
    兼容性及支持
    - 兼容性:支持多种标准通信接口,如SPI、SCI、I2C、PMBus、LIN和CAN
    - 开发支持:提供了丰富的工具链支持,包括Code Composer Studio IDE、SysConfig系统配置工具、C2000Ware软件套件等
    - 文档支持:详细的用户手册和技术参考手册,确保设计者能快速上手并解决问题

    常见问题与解决方案


    问题及解决方案
    - 问题1:设备在启动过程中出现复位现象
    - 解决方案:检查并调整BOOT配置寄存器的设置,确保启动模式正确
    - 问题2:ADC读数不稳定
    - 解决方案:检查模拟输入是否正确接地,确认外部参考电压是否合适,并重新校准ADC
    综合评价与推荐
    综合评价
    TMS320F28002x系列提供了强大的实时控制能力、丰富的外设接口和高精度模拟性能,非常适合工业控制、电力变换等领域。该系列产品不仅具有优异的计算性能,还具备高效的电源管理能力和可靠的故障检测机制。
    推荐结论
    强烈推荐TMS320F28002x系列用于需要高性能实时控制的应用场合。它在工业自动化、电机控制、电源管理和电动汽车等众多领域都表现出色,为开发人员提供了广泛的资源和支持。
    上述文章对TMS320F28002x系列微控制器进行了全面介绍,涵盖了其基本特性、技术参数、应用案例、兼容性以及常见问题的解决方案。通过对这些特性的详细描述,有助于开发人员更准确地选择和使用这款高性能MCU。

F280025CPNQR参数

参数
EEPROM大小 -
振荡器类型 内部
速度 100MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.14V~1.32V
I/O数量 39
RAM大小 1.1875MB
最大工作供电电压 -
内核数 1
程序存储器类型 FLASH
接口类型 CANbus,I2C,LINbus,SCI,SPI,UART,USART
数据总线宽度 32bit
核心处理器 C28x
数据转换器 -
最大时钟频率 -
最小工作供电电压 -
程序存储器大小 128KB
通用封装 LQFP-80
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

F280025CPNQR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

F280025CPNQR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS F280025CPNQR F280025CPNQR数据手册

F280025CPNQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
