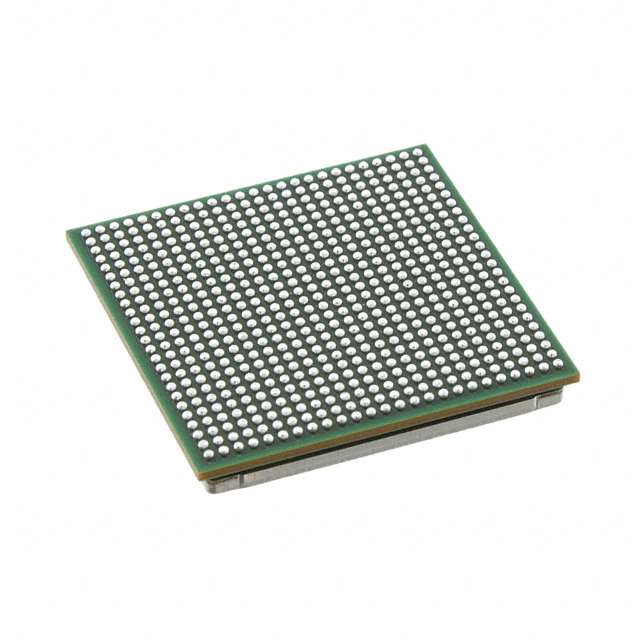

66AK2G12ABYA60

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V,3.3V CAN,DMA,EBI,EMI,Ethernet,I2C,MMC,McASP,McBSP,QSPI,SD,SPI,UART,USB 32bit ARM Cortex A15|C66x,ARM 1MB EXTERNAL 1GB 2 900mV 1.05V 600MHz 32KB,32KB BGA 贴片安装
供应商型号: 66AK2G12ABYA60
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 数字信号处理(DSP) 66AK2G12ABYA60

66AK2G12ABYA60概述

    66AK2G12 Multicore DSP + Arm KeyStone II System-on-Chip (SoC)

    1. 产品简介


    66AK2G12 是一款由德州仪器(Texas Instruments)设计的多核数字信号处理器 (DSP) + ARM 架构的 KeyStone II 系统级芯片 (SoC)。它集成了高性能的 Arm Cortex-A15 微处理器单元和 C66x 固定点和浮点 VLIW DSP 子系统,旨在满足需要同时处理数字信号处理和 ARM 性能的应用需求。这款 SoC 还具备高速外设接口、硬件加速的网络和加密功能,并支持高级操作系统(HLOS)。

    2. 技术参数


    以下是 66AK2G12 的关键技术和性能参数:
    - 处理器核心:
    - Arm Cortex-A15:最高可达 1000 MHz
    - C66x DSP:最高可达 1000 MHz
    - 内存:
    - L1 缓存:32KB 程序缓存,32KB 数据缓存(Arm)
    - L2 缓存:512KB 数据缓存(Arm),1024KB 可配置为 RAM 或缓存(DSP)
    - 接口:
    - 通用异步收发传输器 (UART)
    - 串行通信接口 (SPI)
    - 串行外设接口 (I2C)
    - 多媒体卡 (MMC) 和安全数字 (SD) 接口
    - 存储:
    - 支持 DDR3L 最高达 1066 MT/s
    - 4-GB 内存地址范围
    - 支持 32-Bit SDRAM 数据总线及 4-bit ECC
    - 电源管理:
    - 集成电源管理微控制器 (PMMC)
    - 支持多种启动接口,如 UART、I2C、SPI、GPMC、SD/eMMC、USB 和 PCIe
    - 温度范围:
    - 工业扩展级:-40°C 至 125°C
    - 扩展级:-40°C 至 105°C
    - 商业级:0°C 至 90°C

    3. 产品特点和优势


    - 高度集成:集成了多个高性能内核、丰富的接口和强大的外设。
    - 高可靠性:通过广泛实施错误检测和纠正代码 (ECC) 提高设备可靠性。
    - 安全性:支持安全启动、客户二次密钥,以及 4KB OTP ROM 用于存储客户密钥。
    - 开发平台:支持 Linux 和 Code Composer Studio (CCS),提供主流的 OS-独立设备驱动。

    4. 应用案例和使用建议


    - 工业通讯和控制:适合工业自动化、机器人和控制系统。
    - 家庭音频:适用于高级音频处理设备。
    - 专业音频:适用于专业录音棚和音频制作设备。
    - 保护继电器:适合电力系统的保护装置。
    - 工业运输:适用于轨道交通和其他运输系统中的控制设备。
    使用建议:
    - 在选择启动方式时,根据具体应用需求选择合适的启动接口。
    - 考虑到其高度集成性,合理规划电路布局以减少干扰和提高稳定性。
    - 使用官方开发工具和库可以简化开发流程,提高开发效率。

    5. 兼容性和支持


    - 兼容性:66AK2G12 与其他标准接口兼容,如 USB 2.0、PCIe、I2C、SPI 等。
    - 技术支持:德州仪器提供了广泛的软件工具和文档支持,包括最新的处理器 SDK 和 CCS IDE。

    6. 常见问题与解决方案


    - Q:如何实现安全启动?
    - A:联系德州仪器销售代表了解详细信息和指导。
    - Q:系统启动过程中出现错误怎么办?
    - A:检查启动模式和外部存储器的正确连接。确保所有必要的硬件初始化代码已正确加载。
    - Q:在使用高速外设接口时遇到性能瓶颈怎么办?
    - A:优化信号路由,确保差分信号走线遵循指导原则。适当增加屏蔽层以降低噪声干扰。

    7. 总结和推荐


    66AK2G12 是一款功能强大且高度集成的 SoC,适用于多种工业和消费级应用。它的高可靠性和安全性使其成为工业控制和专业音频市场的理想选择。对于需要复杂功能和高性能的项目,66AK2G12 是一个值得推荐的产品。
    综上所述,66AK2G12 多核 DSP + Arm KeyStone II SoC 非常适合对实时处理和高性能有要求的应用场合。如果您正在寻找一款集成了丰富功能的解决方案,那么 66AK2G12 将是一个不错的选择。

66AK2G12ABYA60参数

参数
接口类型 CAN,DMA,EBI,EMI,Ethernet,I2C,MMC,McASP,McBSP,QSPI,SD,SPI,UART,USB
最大工作供电电压 1.05V
速度 -
最小工作供电电压 900mV
数据总线宽度 32bit
内核数 2
程序存储器大小 1GB
程序存储器类型 EXTERNAL
L1缓存指令存储器 32KB,32KB
RAM大小 1MB
I/O电压 1.8V,3.3V
核心处理器 ARM Cortex A15|C66x,ARM
最大时钟频率 600MHz
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

66AK2G12ABYA60厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

66AK2G12ABYA60数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS 66AK2G12ABYA60 66AK2G12ABYA60数据手册

66AK2G12ABYA60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 433.7326
500+ ¥ 422.7055
750+ ¥ 411.6784
库存: 347
起订量: 250 增量: 60
交货地:
最小起订量为:250
合计: ¥ 108433.15
