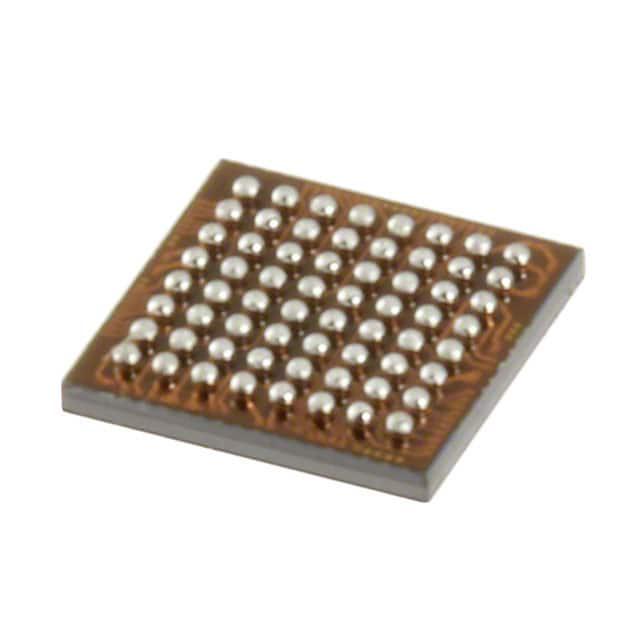

MSP430F5229IYFFT

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V~3.6V 25MHz 8KB FLASH 128KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 31 1.8V 3.6V 25MHz I2C,IrDA,SCI,SPI,UART,USART A/D 12x10b 16bit MSP430 CPUXV2 DSBGA-64 贴片安装,黏合安装 9.15mm*9.15mm*1mm
供应商型号: MSP430F5229IYFFT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 微控制器(MCU) MSP430F5229IYFFT

MSP430F5229IYFFT概述

    MSP430F522x 和 MSP430F521x 混合信号微控制器

    产品简介


    MSP430F522x 和 MSP430F521x 微控制器 是由德州仪器(TI)生产的低功耗微控制器系列,专为需要高效能和低功耗的应用而设计。该系列产品包括多种不同的设备型号,如 MSP430F5229, MSP430F5227 等,每种型号都针对特定的应用场景进行了优化。
    这些微控制器具备16位RISC架构、高速处理能力(最高可达25 MHz系统时钟),并拥有丰富的外设配置,适用于各种工业和消费电子应用,如模拟和数字传感器系统、数据记录设备等。

    技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 主供电(AVCC, DVCC):1.8 V 至 3.6 V
    辅供电(DVIO):1.62 V 至 1.98 V |
    | 通用输入输出(GPIO) | 最多22个GPIO端口,带有4个外部中断
    最多31个GPIO端口,带有12个外部中断 |
    | 功耗 | 活动模式:290 µA/MHz(8 MHz,3.0 V)
    待机模式:1.9 µA(2.2 V)
    关机模式:1.1 µA(3.0 V) |
    | 唤醒时间 | 从待机模式唤醒:3.5 µs(典型值) |
    | 内存 | 闪存:128 KB 或 64 KB
    RAM:8 KB |
    | 计时器 | 16位定时器:5个捕获/比较寄存器、3个捕获/比较寄存器 |
    | 通信接口 | USCIA0 和 USCIA1:UART、IrDA、SPI
    USCIB0 和 USCIB1:I2C、SPI |
    | ADC | 10位模数转换器,最高采样速率为200 KSPS |
    | 其他 | 硬件乘法器、DMA控制器、基本定时器(含RTC功能) |

    产品特点和优势


    MSP430F522x 和 MSP430F521x 系列微控制器 具备诸多独特的优势,使得它们在众多应用中表现出色。其核心优势包括:
    - 超低功耗:支持多种低功耗模式,可以在保证高性能的同时显著降低能耗,非常适合电池供电的设备。
    - 灵活的电源管理:具有可编程的内核电压调节器和电源监控功能,确保系统的可靠运行。
    - 丰富的外设配置:包含多个定时器、ADC、通信接口及硬件乘法器等,提供多样化的功能选择。
    - 快速唤醒:能够在极短的时间内从低功耗模式唤醒至活动模式,满足实时控制需求。
    - 高度集成:在一个芯片上集成了多个关键模块,简化系统设计,降低总体成本。

    应用案例和使用建议


    MSP430F522x 和 MSP430F521x 系列微控制器 可广泛应用于各类智能仪表、传感器节点、工业自动化控制等领域。例如,在环境监测系统中,可以利用其高性能ADC和多种通信接口实现高精度的数据采集和远程传输。
    在实际应用过程中,为充分发挥其优势,建议关注以下几点:
    - 在设计系统时要充分利用其低功耗特性,合理选择合适的低功耗模式。
    - 使用定时器和ADC时应注意采样时间和精度的要求。
    - 利用其丰富的通信接口选择合适的协议,以确保稳定的数据通信。

    兼容性和支持


    这些微控制器具有良好的兼容性,能够与其他标准外围设备无缝对接。德州仪器提供了全面的技术文档和支持服务,包括用户指南、参考设计和在线论坛,帮助用户解决开发过程中可能遇到的各种问题。同时,还提供了软件工具和开发套件,以加速产品的开发进程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 如何进入低功耗模式? | 设置相应的寄存器控制位,进入LPMx模式 |
    | 如何使用外部中断? | 配置对应的GPIO端口为外部中断模式,并编写中断服务程序 |
    | 如何读写Flash内存? | 使用专门的指令操作,注意避免在执行程序时直接修改内存 |

    总结和推荐


    MSP430F522x 和 MSP430F521x 系列微控制器 以其出色的低功耗性能、丰富强大的功能配置以及高性价比,成为众多工程师的首选。对于需要长电池寿命且对实时控制有较高要求的应用场合,推荐选择此系列微控制器。然而,对于仅需基础功能且预算有限的应用,可能需要进一步权衡成本效益。
    无论是研发新型电子产品还是对现有系统进行升级优化,MSP430F522x 和 MSP430F521x 系列微控制器 都是值得考虑的最佳选择之一。

MSP430F5229IYFFT参数

参数
内核数 -
速度 25MHz
数据总线宽度 16bit
电压-电源(Vcc/Vdd) 1.8V~3.6V
I/O数量 31
最大时钟频率 25MHz
最小工作供电电压 1.8V
EEPROM大小 -
最大工作供电电压 3.6V
数据转换器 A/D 12x10b
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
程序存储器类型 FLASH
核心处理器 MSP430 CPUXV2
振荡器类型 内部
接口类型 I2C,IrDA,SCI,SPI,UART,USART
程序存储器大小 128KB
RAM大小 8KB
长*宽*高 9.15mm*9.15mm*1mm
通用封装 DSBGA-64
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MSP430F5229IYFFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

MSP430F5229IYFFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS MSP430F5229IYFFT MSP430F5229IYFFT数据手册

MSP430F5229IYFFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
