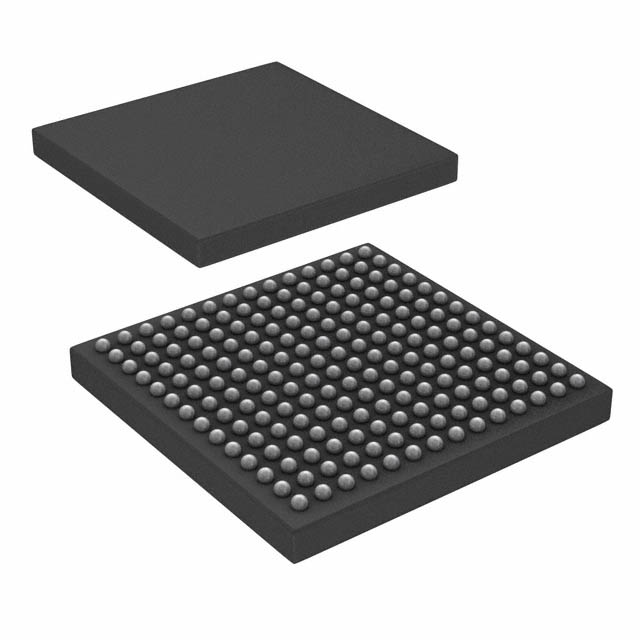

TMS320C5517AZCHA20

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V,2.75V,3.3V EBI,EMI,I2C,I2S,MMC,McBSP,McSPI,SD,SPI,UART,UHPI,USART,USB 16bit C55x 320KB ROM 128KB 1.65V,2.48V,2.97V 1.98V,3.02V,3.63V 200MHz LFBGA-196 固定安装,贴片安装
供应商型号: TMS320C5517AZCHA20
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320C5517AZCHA20

TMS320C5517AZCHA20概述


    产品简介


    TMS320C5517固定点数字信号处理器
    TMS320C5517是德州仪器(TI)C5000系列固定点数字信号处理器(DSP)家族的一员。该处理器专门设计用于低功耗的数字信号处理应用,适用于各种电子设备,如两向无线电、音频设备、便携式医疗设备及语音应用等。

    技术参数


    - 时钟频率: 75 MHz到200 MHz
    - 指令周期时间: 13.3 ns到5 ns
    - 核心电压: 1.05V到1.4V
    - I/O电压: 1.8V、2.75V、3.3V
    - 片上存储器:
    - 64KB双访问RAM (DARAM)
    - 256KB单访问RAM (SARAM)
    - 128KB只读存储器 (ROM)
    - 外设接口:
    - 四个多通道串行端口(McSPI)接口,每个带有三个芯片选择
    - 一个多通道缓冲串行端口(McBSP)
    - 两个多媒体卡和安全数字(MMC和SD)接口
    - 三个I2S总线模块
    - 一个通用异步收发器(UART)接口
    - 电源管理:
    - 四个独立的电源域,分别用于模拟、RTC、CPU和外设
    - 温度范围:
    - 商业级温度范围:0°C到70°C
    - 工业级温度范围:-40°C到85°C

    产品特点和优势


    TMS320C5517具有多项优势,使其成为低功耗和高性能数字信号处理的理想选择:
    - 低功耗和高效率: TMS320C5517通过高度并行架构实现低功耗和高效率,支持高达200 MHz的时钟频率。
    - 强大的数据处理能力: 支持四个DMA控制器,每个控制器有四个通道,允许16个独立通道的数据传输。
    - 灵活的内存配置: 片上存储器包括64KB的DARAM、256KB的SARAM和128KB的ROM,提供足够的存储空间以应对复杂的应用。
    - 丰富的外设接口: 集成了多种通信接口,如UART、I2C、SPI等,方便与外部设备连接。

    应用案例和使用建议


    应用案例:
    1. 数字两向无线电: TMS320C5517的高性能和低功耗特性使其适合用于数字两向无线电系统。
    2. 音频设备: 支持音频编解码器、耳机、扬声器和麦克风等,可用于音频设备的语音增强和回声消除。
    3. 便携式医疗设备: 由于其低功耗和高效能,适用于便携式医疗监测设备。
    4. 语音应用: 包括语音记录器、免提设备和语音增强子系统。
    使用建议:
    1. 优化数据流管理: 利用四个DMA控制器可以提高数据传输效率,减少CPU的负担。
    2. 低功耗模式: 在不需要高性能时切换到低功耗模式,延长电池寿命。
    3. 外围设备配置: 根据具体应用需求配置不同的外设接口,以获得最佳性能和功耗平衡。

    兼容性和支持


    - 兼容性: TMS320C5517与多种内存和外设标准兼容,如NAND Flash、NOR Flash、SRAM、mSDRAM等。
    - 支持: TI提供了全面的支持,包括eXpressDSP™、Code Composer Studio™ IDE、DSP/BIOS™、软件库(如C55x DSP库)等。

    常见问题与解决方案


    1. Q: 设备无法启动
    - A: 检查电源和接地连接,确保电源电压符合要求,复位电路正常。
    2. Q: 数据传输不稳定
    - A: 确保数据总线正确连接,检查DMA配置是否正确,确认时钟信号稳定。
    3. Q: 外设接口不工作
    - A: 检查外设引脚是否正确配置为对应功能,确认外设初始化代码无误。

    总结和推荐


    综上所述,TMS320C5517是一款性能卓越、低功耗的数字信号处理器,适用于广泛的嵌入式应用。它的低功耗、高效率、丰富的外设接口和全面的支持使得它成为一款非常值得推荐的产品。无论是对于新项目的设计还是现有系统的升级,TMS320C5517都将是理想的选择。

TMS320C5517AZCHA20参数

参数
核心处理器 C55x
最大时钟频率 200MHz
最大工作供电电压 1.98V,3.02V,3.63V
RAM大小 320KB
程序存储器类型 ROM
数据总线宽度 16bit
接口类型 EBI,EMI,I2C,I2S,MMC,McBSP,McSPI,SD,SPI,UART,UHPI,USART,USB
程序存储器大小 128KB
内核数 -
最小工作供电电压 1.65V,2.48V,2.97V
I/O电压 1.8V,2.75V,3.3V
速度 -
L1缓存指令存储器 -
10.1mm(Max)
10.1mm(Max)
1.3mm(Max)
通用封装 LFBGA-196
安装方式 固定安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

TMS320C5517AZCHA20厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320C5517AZCHA20数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320C5517AZCHA20 TMS320C5517AZCHA20数据手册

TMS320C5517AZCHA20封装设计

查看详情并下载
Symbol
Footprint
3D Model
