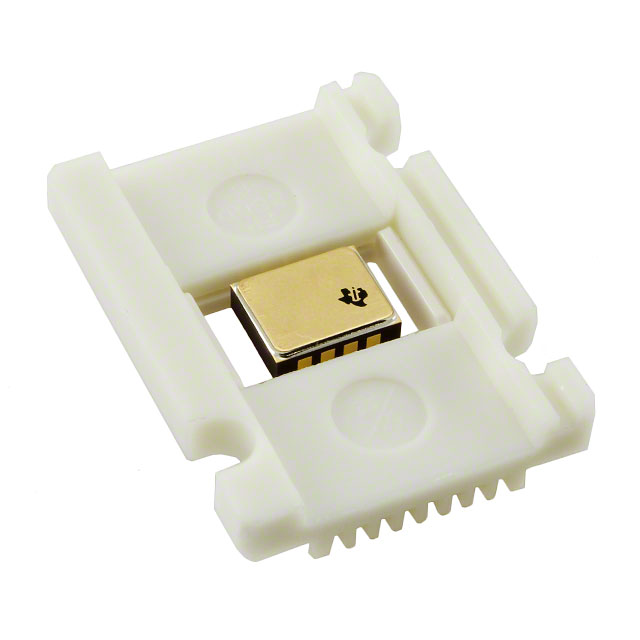

THS4521SHKJ

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1mA ±1.8V,3.6V Differential CFP-8 贴片安装
供应商型号: THS4521SHKJ
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他放大器 THS4521SHKJ

THS4521SHKJ概述


    产品简介


    THS4521-HT 是一款非常低功耗、全差分运算放大器,适用于高速和高温应用。它具有负电源输入能力和轨到轨输出功能,这使其特别适合于需要高精度和宽温度范围的应用场景。THS4521 主要用于低功耗数据采集系统、高密度应用以及音频应用,为这些领域提供了出色的性能。

    技术参数


    - 工作频率:带宽可达40.7 MHz(210°C)
    - 斜率:最高斜率可达353.5 V/μs(210°C)
    - 谐波失真:二次谐波失真(HD2)在1 kHz时为-96 dBc(1 VRMS, RL = 1 kΩ,210°C),三次谐波失真(HD3)为-91.5 dBc(同上条件)
    - 输入电压噪声:19.95 nV/√Hz(f = 100 kHz)
    - 开环增益:90 dB(210°C)
    - 电源电压:2.5 V(±1.25 V)至3.3 V(±1.65 V)
    - 电源电流:1.4 mA/通道(3.3 V)
    - 关断电流:10 μA(210°C)

    产品特点和优势


    THS4521-HT 在以下几个方面展示了显著的优势:
    1. 低功耗:设计用于低功耗应用,非常适合便携式设备和电池供电系统。
    2. 宽温范围:能够在极端温度范围内(-55°C 至 210°C)工作,满足石油钻探和其他高温应用的需求。
    3. 轨到轨输出:允许输出信号覆盖整个电源电压范围,增强了动态范围。
    4. 高精度:在高温环境下仍能保持优秀的线性度和低失真特性。
    5. 集成性:采用单芯片封装,易于安装和布线,减少了整体设计复杂性。

    应用案例和使用建议


    THS4521-HT 在多种应用场景中展现出色的表现,例如:
    - 石油钻探设备:在高温高压环境下依然能够稳定工作。
    - 医疗设备:在紧凑的空间内实现高精度信号处理。
    - 工业控制系统:在恶劣环境中提供可靠的信号传输。
    使用建议:
    - 温度管理:确保设备在极端温度下的散热,避免过热。
    - 电源稳定性:使用稳定的电源供应,以避免信号波动。

    兼容性和支持


    THS4521-HT 支持单个2.5 V至3.3 V电源供应,可以轻松集成到现有的电路中。TI 提供了详尽的技术文档和支持,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:如何进行电源关闭?
    解决方案:通过将PD引脚设置为逻辑低电平,将器件置于低功耗模式。

    - 问题:如何测量输出平衡误差?
    解决方案:在频率低于2 MHz时,通过差分输入进行测量。

    总结和推荐


    THS4521-HT 是一款专为极端条件设计的高性能差分运算放大器。其优异的性能指标和广泛的适用性使其成为众多高端应用的理想选择。无论是石油钻探还是医疗设备,THS4521-HT 都能够提供卓越的性能表现和可靠性。因此,强烈推荐在类似应用场景中使用此产品。

THS4521SHKJ参数

参数
最小工作供电电压 -
放大器类型 Differential
典型供电电流 1mA
最大工作供电电压 ±1.8V,3.6V
通用封装 CFP-8
安装方式 贴片安装
零件状态 在售
包装方式 散装

THS4521SHKJ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

THS4521SHKJ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS THS4521SHKJ THS4521SHKJ数据手册

THS4521SHKJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
