LMH5401IRMSR

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 55mA 3.15V 5.25V Differential QFN 贴片安装,黏合安装
供应商型号: LMH5401IRMSR
供应商: 国内现货
标准整包数: 1000

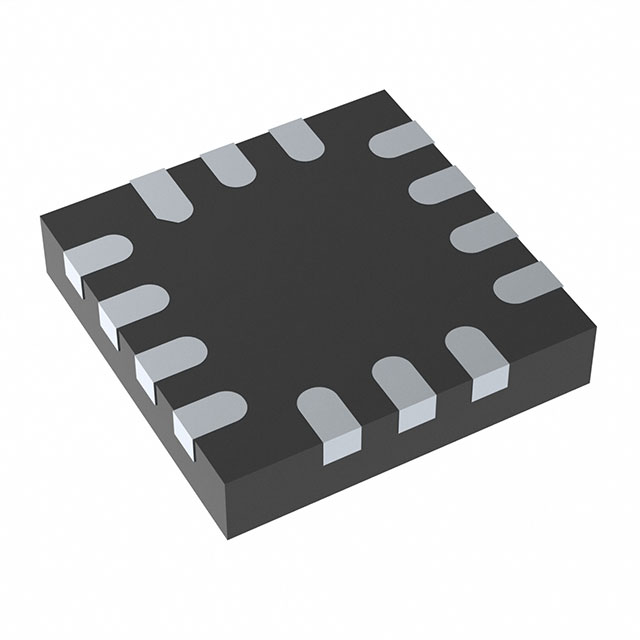

TEXAS INSTRUMENTS 其他放大器 LMH5401IRMSR

LMH5401IRMSR概述

    LMH5401 8-GHz低噪声、低功耗、全差分放大器技术手册

    产品简介


    LMH5401是一款高性能、低噪声、低功耗的全差分放大器,适用于射频(RF)、中间频率(IF)以及高速直流耦合时间域应用。该器件非常适合在需要单端转差分(SE-DE)转换的场合中驱动模数转换器(ADC),并广泛应用于测试测量、宽带通信及高速数据采集等领域。LMH5401具有多种工作模式,能够支持单电源和双电源操作,同时具备掉电功能以节省能源。

    技术参数


    - 增益带宽积(GBP):8 GHz
    - 线性度:从直流到2 GHz时,增益为12 dB
    - 斜率:17,500 V/µs
    - 谐波失真(HD2、HD3):
    - 100 MHz时,HD2为-104 dBc,HD3为-96 dBc
    - 200 MHz时,HD2为-95 dBc,HD3为-92 dBc
    - 500 MHz时,HD2为-80 dBc,HD3为-77 dBc
    - 1 GHz时,HD2为-64 dBc,HD3为-58 dBc
    - 互调失真(IMD2、IMD3):
    - 200 MHz时,IMD2为-96 dBc,IMD3为-95 dBc
    - 500 MHz时,IMD2为-80 dBc,IMD3为-83 dBc
    - 1 GHz时,IMD2为-70 dBc,IMD3为-63 dBc
    - 输入电压噪声:1.25 nV/√Hz
    - 输入电流噪声:3.5 pA/√Hz
    - 功耗:55 mA
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-40°C至150°C

    产品特点和优势


    LMH5401的独特之处在于其出色的线性度和极低的谐波失真。它在直流到2 GHz范围内具有前所未有的可用带宽,并且能够在各种应用中实现单端转差分转换,无需外部平衡器。此外,它还具备双电源操作能力以及功率节省功能,使其成为各种应用的理想选择。

    应用案例和使用建议


    LMH5401广泛应用于高精度ADC驱动、高速数据采集、1-GBPS以太网通过微波传输、DAC缓冲器以及滤波器缓冲器等领域。在实际应用中,可以将LMH5401用于ADC驱动以提高信号质量和降低噪声水平。建议在设计电路时仔细考虑电源管理和散热问题,以确保最佳性能。

    兼容性和支持


    LMH5401支持单电源和双电源操作,这使得它在多种不同的系统中具有良好的兼容性。制造商提供了详尽的技术文档和支持资源,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. 问题:如何设置输出共模电压?
    - 解决方法:通过CM引脚输入所需的共模电压即可设置输出共模电压。
    2. 问题:如何实现掉电功能?
    - 解决方法:将PD引脚拉高至逻辑1即可进入掉电模式。

    总结和推荐


    综上所述,LMH5401是一款高性能、低功耗的全差分放大器,适用于各种高端应用。其卓越的线性度和低噪声特性使其在高精度ADC驱动和高速数据采集等领域表现出色。推荐使用该器件以获得更好的系统性能和可靠性。

LMH5401IRMSR参数

参数
最小工作供电电压 3.15V
放大器类型 Differential
典型供电电流 55mA
最大工作供电电压 5.25V
2.6mm(Max)
2.6mm(Max)
600μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LMH5401IRMSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH5401IRMSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS LMH5401IRMSR LMH5401IRMSR数据手册

LMH5401IRMSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 72.6762
2000+ ¥ 70.8285
3000+ ¥ 68.9808
库存: 178000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 72676.2
直接购买
加入购物车
