TLV320AIC10CPFB

产品分类: 音频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: General Purpose Audio Codec 1ADC / 1DAC Ch Automotive 48-Pin TQFP Tray
供应商型号: TLV320AIC10CPFB
供应商: 国内现货
标准整包数: 1

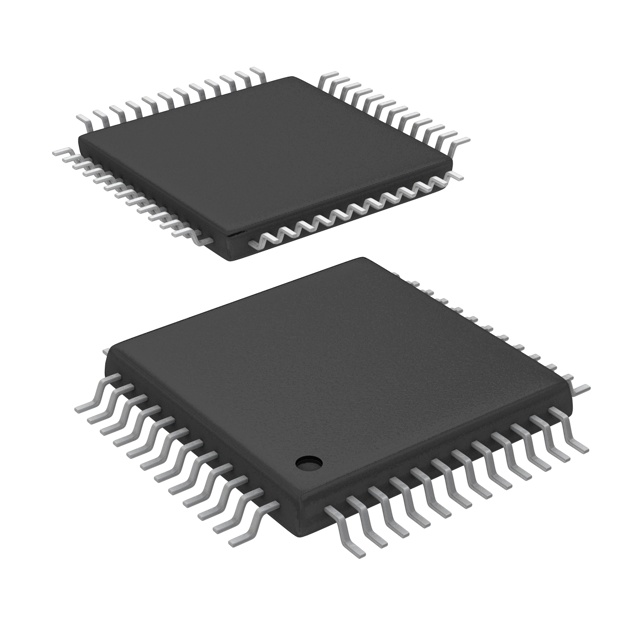

TEXAS INSTRUMENTS 音频接口芯片 TLV320AIC10CPFB

TLV320AIC10CPFB概述

    TLV320AIC10 高性能数据转换器的技术手册

    1. 产品简介


    TLV320AIC10 是一款高性能的数字模拟混合信号处理器,集成了高分辨率模数转换(ADC)和数模转换(DAC),采用过采样Sigma-Delta架构技术,适合多种嵌入式音频及语音处理应用。此芯片内置抗混叠滤波器和可编程增益放大器(PGA),能够实现高效的信号转换,广泛应用于车载免提系统、VoIP、电缆调制解调器、语音增强与识别等领域。此外,低延迟特性使其特别适用于单通道或多通道主动控制应用。

    2. 技术参数


    以下是TLV320AIC10的主要技术规格:
    | 参数类别 | 参数值 |

    | 输入电压范围 | AVDD: 5 V / 3.3 V |
    | 数字接口电压 | DVDD: 5 V / 3.3 V |
    | 最大功耗 | 39 mW(8 kHz采样率) |
    | 采样率 | 最高可达22 kSPS(带FIR滤波器) |
    | 信噪比(SNR) | ADC: 90 dB(DSP FIR禁用,88 kSPS) |
    DAC: 87 dB(DSP FIR禁用,88 kSPS) |
    | 输出接口模式 | 串行数据通信(SPI/DSP兼容) |
    | 工作温度范围 | 商业级:0°C 至 70°C |
    工业级:-40°C 至 85°C |

    3. 产品特点和优势


    - 高分辨率信号转换:通过Sigma-Delta架构实现16位高精度模数和数模转换。
    - 灵活的采样速率配置:支持多种采样频率,可根据需求选择最优模式。
    - 低功耗设计:在低速采样下(如8 kHz),仅消耗39 mW电能,适用于便携式设备。
    - 强大的DSP集成能力:提供自动检测和级联支持,可轻松与TI的TMS320系列DSP配合使用。
    - 宽温度适应性:支持商业级和工业级应用环境,可靠性强。

    4. 应用案例和使用建议


    TLV320AIC10在多种场景中表现出色,例如:
    - 车载免提电话:支持麦克风输入的预放功能,并通过低延迟特性提升通话质量。
    - VoIP电话终端:提供高质量音频信号处理能力,减少语音抖动与失真。
    - 语音合成与识别系统:低延迟特性适合实时语音处理任务。
    使用建议:
    - 在高精度应用中启用FIR滤波器,以进一步提升信噪比。
    - 根据具体应用场景调整采样率和增益设置,优化整体性能。

    5. 兼容性和支持


    - 接口兼容性:支持4线串行接口协议,方便与主流DSP无缝连接。
    - 技术支持:提供详尽的技术文档和开发工具,包括软件驱动和参考设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据通信异常 | 检查时钟源配置是否正确 |
    | 功耗过高 | 启用低功耗模式,减少不必要功能运行 |
    | 音频质量不佳 | 调整抗混叠滤波器和放大器参数 |

    7. 总结和推荐


    TLV320AIC10以其高性能、低功耗、易于集成的特点,在音频信号处理领域表现优异。对于需要高质量音频信号转换的应用场景,强烈推荐使用这款芯片。无论是车载通信还是语音增强系统,TLV320AIC10都是一款可靠的合作伙伴。
    最终评分:推荐使用

TLV320AIC10CPFB参数

参数
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

TLV320AIC10CPFB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV320AIC10CPFB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 音频接口芯片 TEXAS INSTRUMENTS TLV320AIC10CPFB TLV320AIC10CPFB数据手册

TLV320AIC10CPFB封装设计

查看详情并下载
Symbol
Footprint
3D Model
