TLV320AIC1103PBS

产品分类: 音频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TLV320AIC1103PBS
供应商: 国内现货
标准整包数: 1000

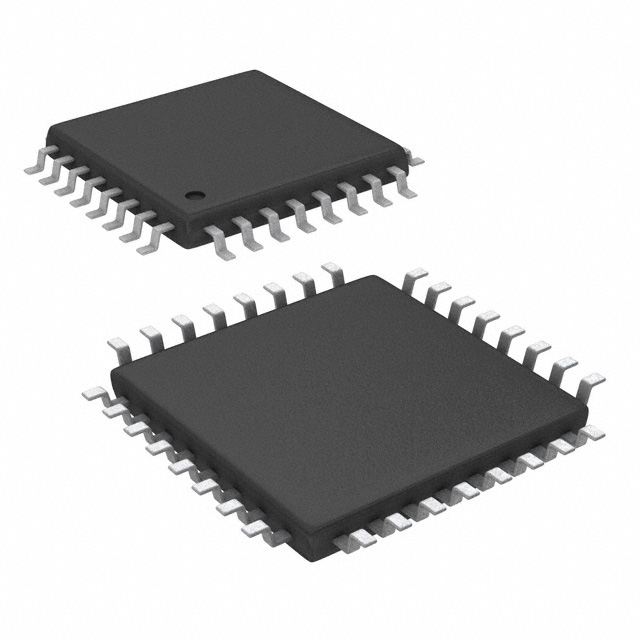

TEXAS INSTRUMENTS 音频接口芯片 TLV320AIC1103PBS

TLV320AIC1103PBS概述

    高质量技术手册文章

    1. 产品简介


    产品类型:
    - 本产品是一款高性能PCM编解码器(PCM Codec),专为语音带通信系统设计。
    主要功能:
    - 支持双差分麦克风输入和单端耳机输出。
    - 内置可编程增益放大器(PGA)用于传输、接收、侧音和音量控制。
    - 配备耳机电平控制和麦克风电平控制功能。
    - 支持I2C总线接口,提供标准两线串行接口。
    - 可通过I2C总线设置15位线性数据或8位压缩数据(µ-Law或A-Law)。
    - 具备双音多频(DTMF)和单音发生器功能。
    - 输出脉冲密度调制(PDM)蜂鸣信号。
    应用领域:
    - 数字手机
    - 数字耳机
    - 无绳电话
    - 数字PABX
    - 数字语音记录

    2. 技术参数


    - 工作电压: 2.7V
    - 电源电流:
    - EAR1选中且MicBias禁用时:6-7mA
    - EAR2选中且MicBias禁用时:5.4-6mA
    - 数字接口:
    - 高电平输出电压(VOH):DVDD V
    - 低电平输出电压(VOL):0 V
    - 高电平输入电流(VIH):10 µA
    - 低电平输入电流(VIL):10 µA
    - 麦克风接口:
    - 输入偏置电流:-200到200 nA
    - 输入容抗(Ci):5 pF
    - 麦克风输入噪声(Vn):3-7.7 µVrms
    - 扬声器接口:
    - 耳机AMP1输出功率(16Ω负载,3-dBm0输出):120.9-151.1 mW
    - 耳机AMP1输出功率(32Ω负载,3-dBm0输出):76.1-95.1 mW
    - 耳机AMP2输出功率(32Ω负载,3-dBm0输出):10-12.5 mW
    - 动态范围:
    - 0 dB参考信号水平(0 dBm0):175 mVpp
    - 过载信号水平(3 dBm0):248 mVpp

    3. 产品特点和优势


    - 高性能增益控制: 提供多个可编程增益放大器,适用于多种应用场景。
    - 灵活的接口支持: 通过I2C总线支持灵活配置,同时支持15位线性和8位压缩数据。
    - 广泛的频率响应: 在300 Hz至3 kHz频率范围内保持一致的增益响应。
    - 耐用设计: 防护电路确保设备在高静电电压环境下安全运行,支持高达2 kV的静电放电。

    4. 应用案例和使用建议


    应用案例:
    - 数字手机: 本产品广泛应用于数字手机,以实现高品质音频通信。
    - 无绳电话: 在无绳电话中,它提供了良好的语音质量,并支持双音多频功能。
    - 数字PABX: 适用于企业级通信系统,确保语音通话的稳定性。
    使用建议:
    - 温度管理: 确保操作温度不超过85°C,以维持最佳性能。
    - 电源电压: 使用稳定的2.7V电源供电,避免电压波动导致的失真。
    - 兼容性: 确认所有连接的硬件设备都符合规定的电源电压和频率要求。

    5. 兼容性和支持


    - 兼容性: 支持标准I2C总线接口,易于与其他数字IC设备集成。
    - 支持和维护: 厂商提供详尽的技术文档和支持服务,确保用户能够有效使用产品。

    6. 常见问题与解决方案


    - 问题1:产品启动时无法正常工作。
    - 解决办法: 检查外部复位是否正确施加到RESET终端。
    - 问题2:耳机电平过低。
    - 解决办法: 通过I2C接口调整接收通道的增益控制寄存器。
    - 问题3:麦克风输入噪音大。
    - 解决办法: 检查麦克风接线是否正确,并确认外部参考电阻值符合规定。

    7. 总结和推荐


    总结:
    - 主要优点: 高度集成的设计、优秀的增益控制能力、广泛的应用兼容性、灵活的数据模式选择、以及坚固的防护设计。
    - 总体评价: 这款PCM编解码器因其出色的性能、易用性和可靠性,在多种应用场景中表现出色。
    推荐使用:
    - 强烈推荐: 该产品非常适合需要高性能音频处理能力的应用场景,如数字手机、无绳电话和企业通信系统。

TLV320AIC1103PBS参数

参数
长*宽*高 5mm*5mm*1mm
通用封装 TQFP-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,托盘

TLV320AIC1103PBS厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV320AIC1103PBS数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 音频接口芯片 TEXAS INSTRUMENTS TLV320AIC1103PBS TLV320AIC1103PBS数据手册

TLV320AIC1103PBS封装设计

查看详情并下载
Symbol
Footprint
3D Model
