TLV320AIC3206IRSBT

产品分类: 音频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: General Purpose Audio Codec 2ADC / 2DAC Ch 40-Pin WQFN EP T/R
供应商型号: TLV320AIC3206IRSBT
供应商: 国内现货
标准整包数: 1000

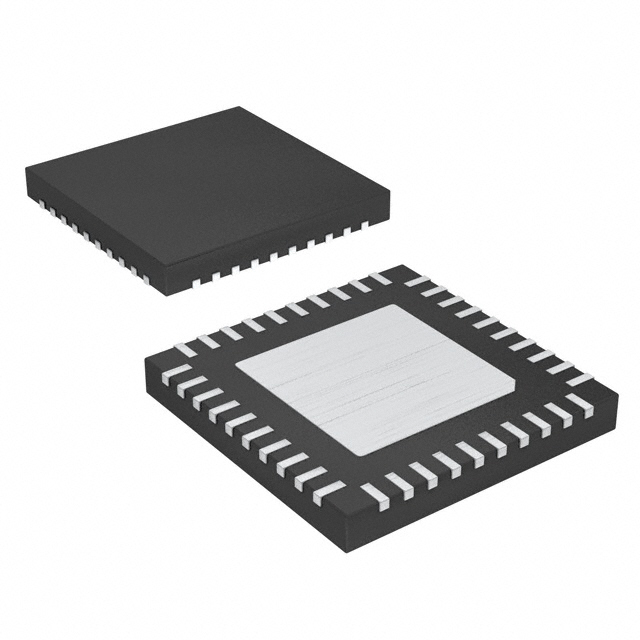

TEXAS INSTRUMENTS 音频接口芯片 TLV320AIC3206IRSBT

TLV320AIC3206IRSBT概述


    产品简介


    TLV320AIC3206超低功耗立体声音频编解码器(AIC3206) 是一款具有多种灵活性的低功耗音频处理芯片。它提供了高性能的模拟和数字麦克风输入接口,支持耳机和线路输出,并具备多种信号处理功能。该芯片广泛应用于便携导航设备、便携媒体播放器、手机及通讯设备中。此外,其独特的PowerTune技术能够根据不同的应用场景灵活调整性能,适用于多种便携式电子设备中。

    技术参数


    - 电源电压范围:1.5V到5.5V
    - 模拟输入信号电平(单端配置):0.5VRMS(1kHz正弦波输入)
    - 模拟输入信号电平(差分配置):-6...+29dB(1dB步长)
    - 模拟输出负载电阻:单端配置下为14.4至16欧姆,差分配置下为24.4至32欧姆
    - 数字接口:支持I2C和SPI通信协议
    - 工作温度范围:-40°C到85°C
    - 音频采样率:最高48kHz
    - 电源电压精度:DVdd: 1.26V到1.95V;DVddCP: 1.26V到1.95V;AVdd: 1.5V到1.95V;DRVddHP: 1.5V到1.95V(接地中心配置)

    产品特点和优势


    TLV320AIC3206具备诸多显著特点,使其在同类产品中脱颖而出:
    - 低功耗:仅需5.2mW的功率即可实现立体声音频的48kHz采样率录放,适合便携设备使用。
    - 高精度ADC和DAC:音频ADC具备93dB信噪比,DAC具备100dB信噪比,确保音质的出色表现。
    - 灵活的信号处理能力:集成了多种信号处理选项,如可编程增益调整、自动增益控制(AGC)等,适应不同的应用场景。
    - 集成麦克风偏置电压:内置麦克风偏置电压源,简化外部电路设计。
    - 多功能引脚:多路复用功能,可以根据需要选择不同的输入输出模式。

    应用案例和使用建议


    TLV320AIC3206非常适合便携式导航设备、便携式媒体播放器及移动手持设备中的音频处理。例如,在一款便携式导航设备的设计中,可以利用其立体声模拟输入通道来接收GPS语音提示的音频信号,同时通过内置的ADC进行录音。对于使用模拟或数字麦克风的应用,可以充分利用其麦克风输入通道,提升语音识别准确度。
    为了最大化发挥TLV320AIC3206的功能,建议在设计时注意以下几点:
    - 电源管理:合理规划电源分配,确保各部分供电稳定,特别是AVdd和DVdd之间的压差。
    - 信号链路布局:正确设置信号路径以避免干扰,特别要注意模拟信号线和数字信号线的分离。
    - 引脚复用配置:根据具体应用需求选择合适的引脚复用模式,比如在某些情况下可能需要将某个引脚配置为数字麦克风输入而非通用IO。

    兼容性和支持


    TLV320AIC3206与其他标准的I2C和SPI设备具有良好的兼容性,可以轻松集成到现有系统中。此外,TI(德州仪器)提供全面的技术支持,包括详尽的数据手册、应用指南、软件库及在线技术支持,帮助开发者快速完成开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常初始化 | 检查I2C/SPI通信线路连接,确保接线无误。 |
    | 输出信号失真 | 检查并确认输入信号电平是否在规格范围内,调整增益控制。 |
    | 麦克风检测失败 | 确认麦克风电压输出设置正确,且麦克风实际连接良好。 |

    总结和推荐


    综上所述,TLV320AIC3206是一款针对便携式电子设备设计的高性能立体声音频编解码器,其具备低功耗、高精度、灵活的信号处理能力和易于集成的特点,非常适合用于各种便携式音频设备中。因此,我们强烈推荐开发人员在设计新项目时优先考虑采用此芯片。

TLV320AIC3206IRSBT参数

参数
长*宽*高 5mm*5mm*750μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLV320AIC3206IRSBT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV320AIC3206IRSBT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 音频接口芯片 TEXAS INSTRUMENTS TLV320AIC3206IRSBT TLV320AIC3206IRSBT数据手册

TLV320AIC3206IRSBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 33.689
2000+ ¥ 32.8325
3000+ ¥ 31.976
库存: 25000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 33689
