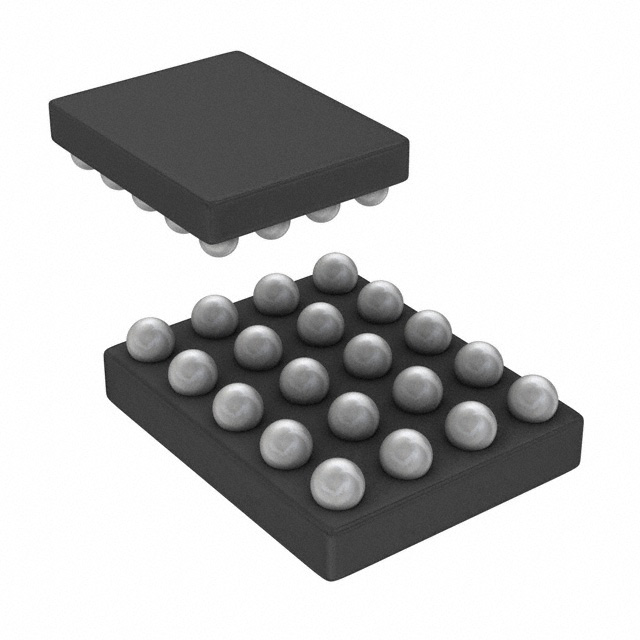

TXB0108NMER

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 三态,非反相 1 8 100Mbps 双向 1.65V~5.5V 1.2V~3.6V DSBGA-20 贴片安装,黏合安装
供应商型号: TXB0108NMER
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电平转换器 TXB0108NMER

TXB0108NMER概述

    TXB0108 8-Bit Bidirectional Voltage-Level Translator 技术手册

    产品简介


    TXB0108 是一款8位双向电压电平转换器,具备自动方向感应和±15-kV ESD保护功能。它专为处理不同电压范围内的信号而设计,可以在1.2 V到3.6 V之间进行A端口配置,而在1.65 V到5.5 V之间进行B端口配置。该器件广泛应用于智能手机、平板电脑、台式计算机等多种手持设备中。

    技术参数


    - 输入/输出电压范围:A端口支持1.2 V至3.6 V,B端口支持1.65 V至5.5 V。
    - 电源隔离功能:如果任一VCC输入为GND,则所有输出将处于高阻抗状态。
    - 最大电流消耗:4 μA(最大ICC)。
    - 低功耗:支持部分功率下降模式操作。
    - 静电放电保护:超过100 mA(JESD78标准,二级);B端口:±15-kV人体模型,±8-kV人体模型(仅YZP封装)。
    - 工作环境温度:-40°C 至 85°C。

    产品特点和优势


    - 多功能电压转换能力:支持多种电压转换,适用于不同电压节点之间的通信。
    - 低功耗:最大电流消耗仅为4 μA,非常适合需要长时间运行的应用。
    - ESD保护:拥有出色的ESD保护性能,确保器件在使用过程中的稳定性和可靠性。
    - 高灵活性:提供多种封装形式,满足不同应用需求。

    应用案例和使用建议


    - 手持设备:可用于手机、平板电脑等设备的电路设计中,以实现不同电压域间的信号传输。
    - 桌面PC:用于连接不同电压标准的接口,如USB和PCIe。

    使用建议:
    - 确保输入信号符合规定的电压范围,避免过压导致损坏。
    - 在设计电路时,考虑到器件的ESD保护能力,减少外界因素对器件的影响。
    - 为A和B两侧的输入提供适当的上拉或下拉电阻,避免不必要的信号干扰。

    兼容性和支持


    - 兼容性:TXB0108 可与多种电子元器件和其他设备兼容,便于集成。
    - 技术支持:TI提供详细的文档和技术支持,包括应用指南和故障排除资源,确保用户能够顺利使用该器件。

    常见问题与解决方案


    1. 问题:在设备启动过程中,所有输出进入高阻态。
    - 解决方法:通过一个拉低电阻(≥最小值)将OE引脚接地,确保在启动或关闭期间保持高阻态。

    2. 问题:器件在某些情况下会出现异常电流。
    - 解决方法:检查电源电压是否符合规定范围,确认输入信号无误,并根据器件文档中的电流消耗规格调整设计。

    总结和推荐


    TXB0108是一款高性能、多功能的双向电压电平转换器,具有广泛的电压兼容性、低功耗和优良的ESD保护性能。其适用于多种手持设备及桌面PC等应用场合,是一款值得推荐的产品。如果您正在寻找一种可靠的双向电压电平转换解决方案,TXB0108无疑是一个优秀的选择。

TXB0108NMER参数

参数
电路数量 1
每个电路的通道数 8
输入信号类型 -
输出信号类型 -
电压- VCCA 1.2V~3.6V
转换器类型 Voltage Level
最小工作供电电压 -
输出类型 三态,非反相
电压- VCCB 1.65V~5.5V
数据速率 100Mbps
通道类型 双向
最大工作供电电压 -
传播延迟时间 -
通用封装 DSBGA-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
