TXS0206YFPR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 37.9ns@ 1.2V 漏极开路 1 4 1.1V 3.6V 60Mbps 双向 1.1V~3.6V 1.1V~3.6V DSBGA-20 贴片安装,黏合安装 2.4mm(长度)*2mm(宽度)
供应商型号: TXS0206YFPR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 电平转换器 TXS0206YFPR

TXS0206YFPR概述

    TXS0206电压转换收发器技术手册

    产品简介


    TXS0206是一款由德州仪器(Texas Instruments)制造的电压转换收发器,主要用于连接微处理器和多媒体卡(如MMC、SD卡和Memory Stick™卡)。它具有高速电平转换功能,并内置了电磁干扰(EMI)滤波和静电放电(ESD)保护电路。该器件提供了一种简便的方式,使系统设计师能够将运行于不同I/O电压水平的应用处理器或数字基带芯片与内存卡及SDIO外围设备进行接口连接。

    技术参数


    - 供电范围:VCCA和VCCB均可在1.1V至3.6V范围内操作。
    - 传播延迟:在1.8V至3V之间的翻译速度最大为4ns。
    - ESD保护:符合JESD 22标准,具备±8kV接触放电保护(A端口)。

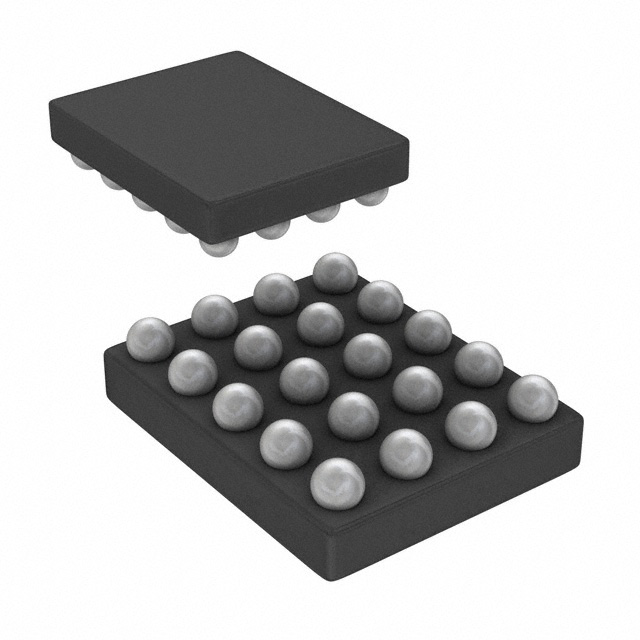

    - 终端分配:该器件采用20个焊球的晶圆级芯片封装(WCSP),尺寸为1.96mm x 1.56mm,焊球间距为0.4mm。
    - 静态功耗低:适合移动电话、PDA、数码相机、个人媒体播放器、摄像机、机顶盒等广泛应用。

    产品特点和优势


    - 高可靠性:集成EMI滤波和ESD保护,确保设备长期稳定运行。
    - 灵活配置:支持广泛的电压范围,便于系统设计时进行电压转换。
    - 紧凑设计:采用小型封装,占用更少的PCB空间,适用于紧凑型设计需求。

    应用案例和使用建议


    根据手册描述,TXS0206可用于多种设备,包括移动电话、PDA、数码相机、个人媒体播放器等。对于实际应用中的使用建议:
    - 在连接SD/SDIO或Memory Stick™卡时,确保数据线的内部下拉电阻值不低于10kΩ,以保证信号完整性。
    - 当输出为低电平时,TXS0206内部上拉电阻值为40kΩ;当输出为高电平时,内部上拉电阻值调整为4kΩ,从而适应不同的信号传输要求。

    兼容性和支持


    该产品与其他内存卡和SDIO设备高度兼容。德州仪器提供全面的技术支持,包括详细的文档、应用指南和在线技术支持,帮助客户快速解决问题并完成产品集成。

    常见问题与解决方案


    - 问题1:如何配置TXS0206以实现最佳性能?
    解决方案:确保所有数据输入端都保持在VCCI或GND电平,以确保设备正常工作。
    - 问题2:当TXS0206的输出为低电平时,如何确保信号完整性?
    解决方案:使用适当的外部下拉电阻值(至少10kΩ),以防止内部下拉电阻过小导致信号失真。

    总结和推荐


    TXS0206电压转换收发器是一款高性能、高可靠性的解决方案,特别适合需要进行电压转换的应用。其小巧的封装和广泛的工作电压范围使其成为多种设备的理想选择。建议在设计新项目时考虑使用TXS0206,特别是在需要连接不同电压水平设备的场合。
    综上所述,TXS0206凭借其卓越的功能、稳定可靠的性能以及德州仪器提供的全面支持,是值得推荐的产品。

TXS0206YFPR参数

参数
输出类型 漏极开路
通道类型 双向
传播延迟时间 37.9ns@ 1.2V
输入信号类型 -
电压- VCCB 1.1V~3.6V
输出信号类型 -
每个电路的通道数 4
最小工作供电电压 1.1V
转换器类型 Voltage Level
电压- VCCA 1.1V~3.6V
数据速率 60Mbps
电路数量 1
最大工作供电电压 3.6V
长*宽*高 2.4mm(长度)*2mm(宽度)
通用封装 DSBGA-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TXS0206YFPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TXS0206YFPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电平转换器 TEXAS INSTRUMENTS TXS0206YFPR TXS0206YFPR数据手册

TXS0206YFPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
