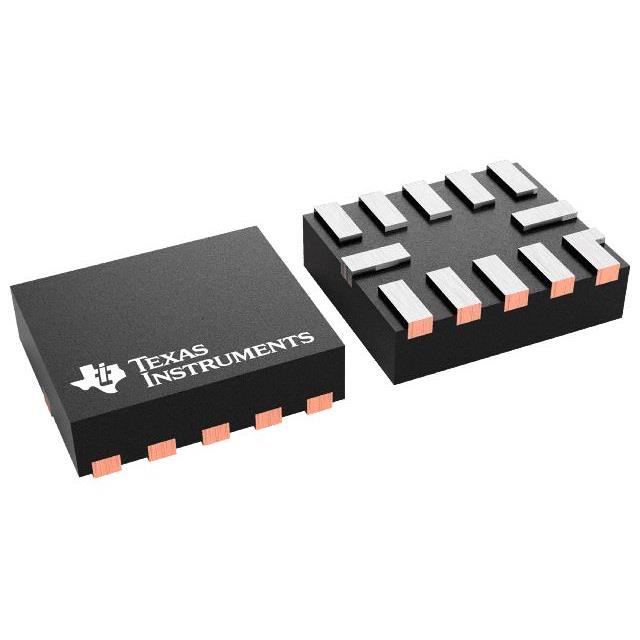

TXS0104EQRUTRQ1

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 三态,推挽式,漏极开路 1 4 24Mbps 双向 2.3V~5.5V 1.65V~3.6V 贴片安装,黏合安装
供应商型号: TXS0104EQRUTRQ1
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电平转换器 TXS0104EQRUTRQ1

TXS0104EQRUTRQ1概述

    TXS0104E-Q1 Automotive 4-Bit Bidirectional Voltage-Level Translator

    1. 产品简介


    TXS0104E-Q1 是一款专为汽车应用设计的4位双向电压电平转换器。它主要用于开放漏极和推挽式应用中。这款芯片能够连接不同电压等级的通信信号,从而实现逻辑信号的无障碍传输,特别适用于需要将低电压信号翻译成高电压信号的场合。
    主要功能:
    - 支持多种电压电平的双向翻译。
    - 兼容推挽式和开放漏极信号。
    - 无需方向控制信号。
    - 高速数据传输能力(推挽模式最高可达24 Mbps)。

    应用领域:
    - 汽车娱乐信息系统。
    - 先进驾驶辅助系统 (ADAS)。
    - 主处理器与外围模块之间的隔离和电平翻译。
    - I2C 或 1-Wire 电平转换。

    2. 技术参数


    - 温度范围: -40°C 至 +125°C。
    - 数据传输速率:
    - 推挽模式下高达 24 Mbps。
    - 开放漏极模式下可达 2 Mbps。
    - 供电电压范围:
    - A 端口: 1.65 V 至 3.6 V。
    - B 端口: 2.3 V 至 5.5 V。
    - ESD保护:
    - A端口: 2000-V HBM 和 1000-V CDM。
    - B端口: 15-kV HBM 和 1000-V CDM。
    - 符合 IEC 61000-4-2 ESD标准,接触放电 ±8-kV,间隙放电 ±10-kV。

    3. 产品特点和优势


    特点:
    - 不需要方向控制信号,自动识别信号方向。
    - 可同时处理不同类型的输出(推挽式或开放漏极),并能处理不同的数据流(发送或接收)。
    - 支持多种电压电平,可轻松匹配不同电压节点(如 1.8 V, 2.5 V, 3.3 V, 5 V)。
    - 高可靠性,符合 AEC-Q100 标准,适用于汽车级应用。
    - 优势:
    - 在各种复杂环境下提供可靠的电压电平翻译,减少设计难度和成本。
    - 提升系统整体性能和稳定性,尤其适用于对实时性和稳定性的要求较高的应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 车载信息娱乐系统:TXS0104E-Q1可以将来自不同供应商的信号进行统一处理,从而实现系统的无缝连接。
    - 先进驾驶辅助系统 (ADAS):用于不同模块间的数据通信,提高车辆安全性。
    使用建议:
    - 确保 VCCA 供电电压不超过 3.6 V,并且 VCCA 小于等于 VCCB。
    - 使用适当的上拉电阻来确保在高阻态时所有输出都处于高阻抗状态。
    - 根据实际需求选择合适的封装类型,例如 PW(TSSOP)、BQA(WQFN)或 RUT(UQFN)。

    5. 兼容性和支持


    兼容性:
    - TXS0104E-Q1 可与多种标准接口(如 I2C、1-Wire)配合使用,便于集成到现有系统中。
    - 多种供电电压选择使得其适用于不同电压环境的应用。
    支持和维护:
    - TI 提供全面的技术文档、软件工具和客户支持服务,帮助用户快速解决问题。
    - 用户可以通过 TI 官方网站获取最新的产品更新和技术支持资源。

    6. 常见问题与解决方案


    - 问题: 数据传输速率过低。
    - 解决办法: 检查输入信号质量和电路连接,确认供电电压是否符合要求。
    - 问题: 输出不在高阻抗状态下。
    - 解决办法: 确保 OE 引脚通过下拉电阻连接到 GND,并检查其阻值是否符合要求。

    7. 总结和推荐



    总结

    :
    - TXS0104E-Q1 是一款高效、可靠的4位双向电压电平转换器,专为汽车应用设计。
    - 其独特的无方向控制信号需求和广泛的供电电压范围使其成为汽车系统设计的理想选择。
    推荐:
    - 推荐在需要进行逻辑电平转换的汽车电子系统中使用 TXS0104E-Q1。它不仅能够提高系统性能,还具备高可靠性和良好的兼容性,非常适合在严格的汽车环境中使用。

TXS0104EQRUTRQ1参数

参数
电压- VCCB 2.3V~5.5V
电压- VCCA 1.65V~3.6V
每个电路的通道数 4
数据速率 24Mbps
电路数量 1
通道类型 双向
传播延迟时间 -
输入信号类型 -
最小工作供电电压 -
最大工作供电电压 -
输出信号类型 -
输出类型 三态,推挽式,漏极开路
转换器类型 Voltage Level
安装方式 贴片安装,黏合安装
包装方式 卷带包装

TXS0104EQRUTRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
