74AVCB324245ZKER

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 2.8ns 三态,非反相 4 8 1.4V 3.6V 400Mbps 双向 1.4V~3.6V 1.4V~3.6V BGA 贴片安装,黏合安装
供应商型号: 25E-74AVCB324245ZKER
供应商: 国内现货
标准整包数: 1

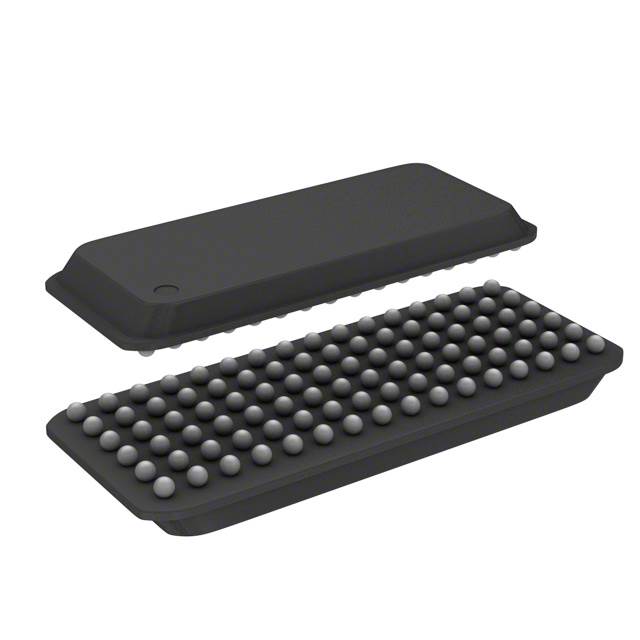

TEXAS INSTRUMENTS 电平转换器 74AVCB324245ZKER

74AVCB324245ZKER概述


    产品简介


    SN74AVCB324245 32位双电源总线收发器
    SN74AVCB324245是一款32位双电源总线收发器,具有可配置电压转换和三态输出功能。它适用于异步数据总线通信,能够实现电压范围从1.4V到3.6V的双向电压转换。这款器件是德州仪器(Texas Instruments)Widebus+™系列的一部分,支持混合电压模式数据通信,广泛应用于各种嵌入式系统和通信设备中。

    技术参数


    | 参数 | 值 |

    | 输入/输出电压范围 | -0.5V 到 4.6V |
    | 静态电流(Ioff) | ≤ ±10µA |
    | 高电平输入电压(VIH) | 1.7V 至 3.6V |
    | 低电平输入电压(VIL) | 0V 至 0.8V |
    | 输出电压范围(VO) | -0.5V 至 4.6V |
    | 最大输出电流(IOH/IOL) | ±50mA |
    | 最大连续电流(每个VCCA、VCCB、GND) | ±100mA |
    | 工作温度范围(TA) | -40°C 至 85°C |
    | 热阻(θJA) | 40°C/W |

    产品特点和优势


    1. 宽电压范围:输入/输出可以承受高达4.6V的电压,使其适用于不同电压等级的应用。
    2. 动态驱动能力:具备与标准输出相同的驱动能力,在不牺牲速度的情况下实现噪声减少。
    3. 全配置双轨设计:允许两个端口在1.4V至3.6V的供电范围内自由操作。
    4. 噪声抑制:内置动态输出控制(DOC™)电路,确保信号传输的稳定性和可靠性。
    5. 高抗静电能力:超过100mA的人体模型静电放电保护,增强器件的安全性和可靠性。

    应用案例和使用建议


    应用案例:SN74AVCB324245广泛应用于嵌入式系统、通信设备和工业控制系统中,用于不同电压等级之间的数据传输和转换。
    使用建议:
    - 确保VCCA和VCCB的电压处于1.4V至3.6V范围内,以保证正常工作。
    - 将控制引脚(1DIR、2DIR、1OE、2OE)由VCCB提供供电,以确保正确的逻辑状态。
    - 使用合适的外部电阻(如10kΩ)将OE引脚上拉至VCCB,以确保在电源启动或关闭期间的状态。

    兼容性和支持


    兼容性:SN74AVCB324245能够与其他支持相同电压范围和接口标准的器件兼容。
    支持和服务:德州仪器提供全面的技术文档、应用指南和在线技术支持。用户可以通过其官方网站获取详细的用户手册和技术资料。

    常见问题与解决方案


    Q1:如何确保在电源启动或关闭期间设备保持高阻态?
    A1: 通过将OE引脚通过上拉电阻连接到VCCB来实现。推荐使用最小值为10kΩ的电阻。
    Q2:器件的静电放电保护机制是什么?
    A2: 器件具备超过100mA的JESD 78人体模型静电放电保护能力,确保在使用过程中的安全性和可靠性。

    总结和推荐


    总结:SN74AVCB324245作为一款高性能的32位双电源总线收发器,具有广泛的适用范围和强大的性能。其卓越的动态驱动能力和噪声抑制能力使其成为高可靠性系统的理想选择。
    推荐:鉴于其卓越的功能和广泛的应用领域,强烈推荐在需要跨电压等级数据传输和转换的系统中使用SN74AVCB324245。该器件不仅性能稳定可靠,而且德州仪器提供的技术支持和文档也使得其易于集成和维护。

74AVCB324245ZKER参数

参数
电路数量 4
电压- VCCA 1.4V~3.6V
转换器类型 Voltage Level
传播延迟时间 2.8ns
每个电路的通道数 8
最小工作供电电压 1.4V
电压- VCCB 1.4V~3.6V
数据速率 400Mbps
输出类型 三态,非反相
输入信号类型 -
通道类型 双向
输出信号类型 -
最大工作供电电压 3.6V
13.6mm(Max)
5.6mm(Max)
950μm(Max)
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 散装,卷带包装

74AVCB324245ZKER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74AVCB324245ZKER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电平转换器 TEXAS INSTRUMENTS 74AVCB324245ZKER 74AVCB324245ZKER数据手册

74AVCB324245ZKER封装设计

查看详情并下载
Symbol
Footprint
3D Model
