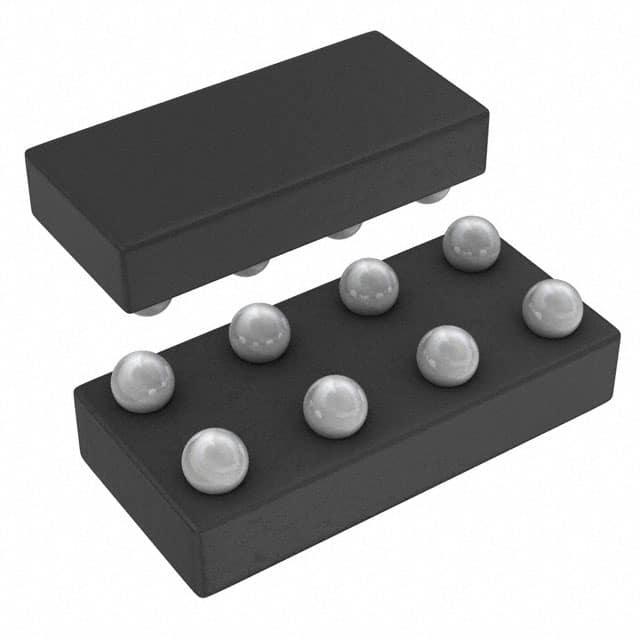

TXS0102YZTR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 260ns 推挽式,漏极开路 1 2 1.65V,2.3V 3.6V,5.5V 24Mbps 双向 2.3V~5.5V 1.65V~3.6V DSBGA-8 贴片安装,黏合安装 1.9mm*900μm*480μm
供应商型号: 25E-TXS0102YZTR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 电平转换器 TXS0102YZTR

TXS0102YZTR概述

    TXS0102 2-Bit Bidirectional Voltage-Level Translator 技术手册解析

    1. 产品简介


    产品类型:TXS0102是一款2位双向电压电平转换器,适用于开漏极和推挽式应用。
    主要功能:它主要用于建立不同电压系统之间的数字开关兼容性。通过两个独立配置的电源轨,TXS0102支持从1.65V到3.6V的A端口操作电压,而B端口则支持从2.3V到5.5V的操作电压。这使得它能够在1.8V、2.5V、3.3V和5V的任何电压节点之间提供双向转换能力。
    应用领域:广泛应用于I2C/SMBus、UART、GPIO等场合。

    2. 技术参数


    - 最大数据速率:24 Mbps(推挽驱动),2 Mbps(开漏极驱动)
    - 供电范围:A端口1.65V至3.6V,B端口2.3V至5.5V
    - 热阻抗:结点到环境的热阻RθJA为105.8°C/W(DSBGA封装)
    - 输出状态:当输出使能(OE)输入低时,所有I/O进入高阻态
    - 静电放电防护:A端口人体模型ESD保护为2500V,机器模型为250V;B端口人体模型ESD保护为8000V,机器模型为250V

    3. 产品特点和优势


    - 无需方向控制信号:简化设计,减少布线复杂度。
    - 宽电压范围:支持多种标准电压,适应性强。
    - 低功耗:通过OE输入可以有效降低功耗。
    - 可靠的ESD保护:在极端条件下提供额外的安全保障。
    - 小封装尺寸:多种封装选项(如NanoStar™包),适合紧凑设计。

    4. 应用案例和使用建议


    - 应用场景:用于工业自动化、消费电子、通信设备等领域中电压不同的多系统之间的接口连接。
    - 使用建议:在设计中需确保OE引脚通过下拉电阻接地,以确保在上电或断电时进入高阻态,避免不必要的电流消耗。

    5. 兼容性和支持


    - 兼容性:TXS0102能够很好地兼容其他常见的电子元器件和设备,尤其在使用相同标准协议的情况下。
    - 支持:TI提供了详尽的技术文档和支持资源,包括布局指南、典型应用示例及社区资源。

    6. 常见问题与解决方案


    - 问题:TXS0102上电后进入高阻态。
    - 解决方案:将OE引脚通过一个合适的下拉电阻连接到GND,确保在启动过程中进入高阻态。

    7. 总结和推荐


    综合评估:TXS0102凭借其强大的兼容性、广泛的电压支持范围及出色的ESD防护能力,成为众多应用场景的理想选择。无论是工业还是消费级市场,它都能展现出卓越的性能表现。
    推荐:强烈推荐TXS0102用于需要电压电平转换的系统中。其优秀的特性和良好的市场反馈使其成为众多工程师的首选之一。

TXS0102YZTR参数

参数
最大工作供电电压 3.6V,5.5V
电路数量 1
数据速率 24Mbps
电压- VCCA 1.65V~3.6V
传播延迟时间 260ns
电压- VCCB 2.3V~5.5V
通道类型 双向
输入信号类型 -
输出类型 推挽式,漏极开路
转换器类型 Voltage Level
最小工作供电电压 1.65V,2.3V
每个电路的通道数 2
输出信号类型 -
长*宽*高 1.9mm*900μm*480μm
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TXS0102YZTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TXS0102YZTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电平转换器 TEXAS INSTRUMENTS TXS0102YZTR TXS0102YZTR数据手册

TXS0102YZTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.0682
5000+ ¥ 3.8861
10000+ ¥ 3.7453
库存: 6597
起订量: 2459 增量: 0
交货地:
最小起订量为:10
合计: ¥ 40.68
直接购买
加入购物车
