TXB0102YZPR

产品分类: 电平转换器
厂牌: TEXAS INSTRUMENTS
产品描述: Voltage Level 7.4ns(Typ) @ 1.2V @ 1.8V 三态,非反相 1 2 1.2V,1.65V 3.6V,3.65.5 100Mbps 双向 1.65V~5.5V 1.2V~3.6V DSBGA-8 贴片安装
供应商型号: 14M-TXB0102YZPR
供应商: 云汉优选
标准整包数: 1

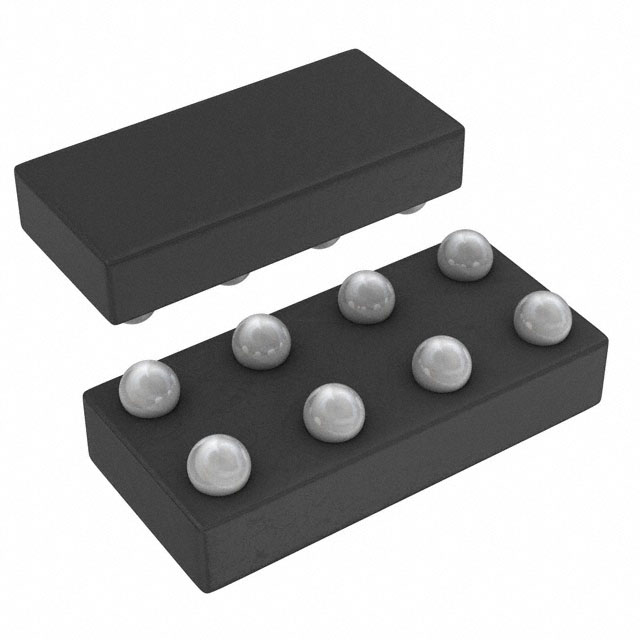

TEXAS INSTRUMENTS 电平转换器 TXB0102YZPR

TXB0102YZPR概述

    TXB0102 2-Bit Bidirectional Voltage-Level Translator 技术手册

    1. 产品简介


    TXB0102是一款由德州仪器生产的2位双向电压电平转换器,具有自动方向感应功能及±15-kV静电放电(ESD)保护。该产品适用于多种低电压应用场合,是处理不同电压域信号的理想选择。
    主要特点:
    - 支持1.2 V至3.6 V的A端口电压范围和1.65 V至5.5 V的B端口电压范围。
    - 具备VCC隔离特性,允许在任一端口接地时将所有输出置于高阻态。
    - 最大功率消耗为4 μA。
    - 内置部分掉电模式操作支持。
    - ESD保护超过JESD 22标准。
    应用领域:
    - 手机
    - 智能手机
    - 平板电脑
    - 台式电脑

    2. 技术参数


    电源电压:
    - A端口:1.2 V至3.6 V
    - B端口:1.65 V至5.5 V
    最大电气参数:
    - 输入电压(A端口):-0.5 V 至 4.6 V
    - 输入电压(B端口):-0.5 V 至 6.5 V
    - 输出电压(高阻态):-0.5 V 至 VCCA + 0.5 V
    - 输出电压(低阻态):-0.5 V 至 VCCB + 0.5 V
    其他特性:
    - 人体模型ESD保护:A端口±2500 V,B端口±1500 V
    - 充电设备模型ESD保护:A端口±1500 V,B端口±1500 V
    - 机器模型ESD保护:A端口±200 V,B端口±200 V
    热特性:
    - 结温:-40°C 至 +85°C
    - 结到环境热阻:168.7°C/W

    3. 产品特点和优势


    独特功能:
    - TXB0102采用NanoFree™封装技术,大大减小了封装尺寸,从而节省了空间。
    - 自动方向感应功能使其在不同电压环境下能无缝转换数据。
    - ±15-kV的ESD保护使其在高噪声环境中也能可靠工作。
    优势:
    - 灵活性高:支持多种电压转换,适用于多款设备。
    - 性能稳定:具备高标准的ESD保护。
    - 节能设计:低功耗,适合长时间工作。

    4. 应用案例和使用建议


    典型应用:
    - 手机主板上的USB接口与SD卡插槽之间的数据传输。
    - 智能手表的小型化设计中用于不同的电源域之间信号传递。
    使用建议:
    - 建议在使用前仔细阅读技术手册,了解详细的操作步骤。
    - 在布局设计时注意布线路径,避免不必要的电磁干扰。
    - 如需提高系统可靠性,可在输入端增加适当的滤波电路。

    5. 兼容性和支持


    兼容性:
    - TXB0102可与其他标准接口(如I2C, SPI等)进行良好兼容。
    - 厂商提供详细的技术文档和技术支持服务。
    支持服务:
    - 德州仪器提供了详尽的在线文档,用户可以通过官网访问这些资源。
    - 客户服务团队随时准备解答客户疑问并提供技术支持。

    6. 常见问题与解决方案


    常见问题:
    - Q: 当输出使能信号OE低时,所有输出处于什么状态?
    A: 此时所有输出均进入高阻态。
    - Q: 端口间的电压差如何管理?
    A: VCCA必须不大于VCCB,以防止损坏器件。
    解决方案:
    - 当发现电压差不符合要求时,应调整电源供应,确保VCCA≤VCCB。
    - 若需进一步优化,考虑加入电压监控电路。

    7. 总结和推荐


    总体评价:
    - TXB0102在灵活性、稳定性和节能方面表现优异,特别适合需要低电压转换的应用场景。
    - 提供了良好的EMC性能,且内置ESD保护机制。
    推荐:
    - 对于需要进行多电压域间信号传输的设计,强烈推荐使用TXB0102。它不仅能满足技术需求,还能简化设计流程并降低成本。

TXB0102YZPR参数

参数
传播延迟时间 7.4ns(Typ) @ 1.2V @ 1.8V
输入信号类型 -
电压- VCCA 1.2V~3.6V
每个电路的通道数 2
数据速率 100Mbps
通道类型 双向
输出信号类型 -
转换器类型 Voltage Level
电压- VCCB 1.65V~5.5V
电路数量 1
最小工作供电电压 1.2V,1.65V
输出类型 三态,非反相
最大工作供电电压 3.6V,3.65.5
1.92mm(Max)
920μm(Max)
500μm(Max)
通用封装 DSBGA-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

TXB0102YZPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TXB0102YZPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电平转换器 TEXAS INSTRUMENTS TXB0102YZPR TXB0102YZPR数据手册

TXB0102YZPR封装设计

查看详情并下载
Symbol
Footprint
3D Model
