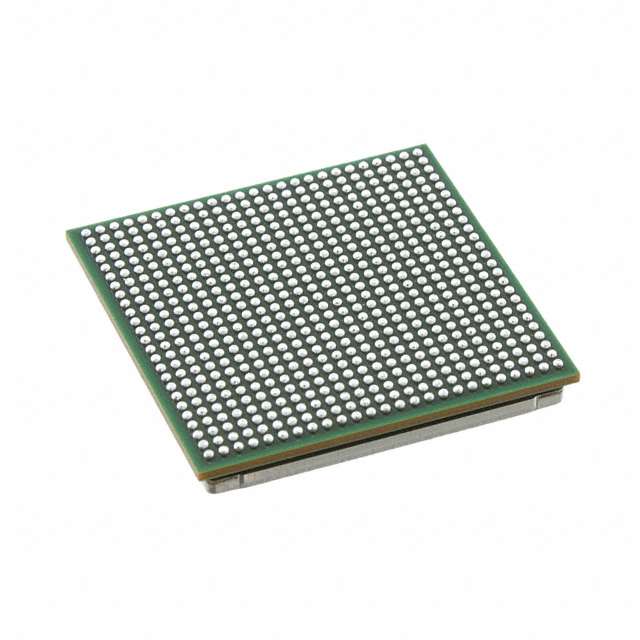

TMS320C6655CZH25

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1V,1.5V,1.8V DDR3,EBI,EMI,Ethernet,I2C,McBSP,PCIe,SPI,UART,UPP 16bit C66x 1MB ROM 128KB 950mV 1.1V 1.25GHz BGA 固定安装,贴片安装
供应商型号: TMS320C6655CZH25
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320C6655CZH25

TMS320C6655CZH25概述


    产品简介


    TMS320C6655 和 TMS320C6657 数字信号处理器
    TMS320C6655 和 TMS320C6657 是由德州仪器(Texas Instruments, TI)基于其创新性的 Keystone 多核架构设计的固定点和浮点数字信号处理器(DSP)。TMS320C6655 支持一个 C66x 内核,而 TMS320C6657 支持两个。这些处理器适用于广泛的嵌入式系统应用,包括电源保护系统、航空电子设备、国防、货币检测、机器视觉、医疗成像等领域。

    技术参数


    主要技术规格:
    - 核心频率:1.0 GHz 或 1.25 GHz(C6657 最高可达 1.25 GHz)
    - 每秒兆次累加(MAC):每个内核 40 GMAC(固定点),20 GFLOPS(浮点)
    - 内存容量:1024KB 共享内存(用于 C6657)
    - 内存接口:32 位 DDR3-1333 外部存储器接口
    - 功耗:低功耗设计
    - 支持的高速接口:RapidIO v2.1、PCI Express Gen2、千兆以太网
    - 工作温度范围:商业温度:0°C 至 85°C;扩展温度:-40°C 至 100°C

    产品特点和优势


    独特功能和优势:
    - 高性能:高达 1.25 GHz 的处理速度和强大的浮点计算能力。
    - 多核架构:多个 C66x 内核提供高效的数据处理能力。
    - 丰富的接口:集成多种高速标准接口,如 RapidIO、PCIe、千兆以太网等。
    - 兼容性强:与现有 C6000 系列 DSP 兼容,确保软件的可移植性。
    - 低功耗:设计上考虑了能效比,降低了整体功耗。
    - 灵活的配置:支持不同的时钟源和操作模式,适应多样化的应用场景。

    应用案例和使用建议


    实际应用场景:
    - 电源保护系统:利用高性能处理能力实现快速响应。
    - 航空电子设备:在高速、复杂环境下提供稳定可靠的数据处理。
    - 医疗成像:进行高精度图像处理,提升诊断准确性。
    使用建议:
    - 在选择时钟源和操作模式时,根据具体应用场景选择合适的配置,以最大化处理效率。
    - 对于需要高速数据传输的应用,建议充分利用其集成的 HyperLink 接口。
    - 在开发过程中,使用 TI 提供的工具和软件,可以简化编程和调试过程。

    兼容性和支持


    兼容性:
    - 接口兼容:与 Keystone 架构的其他设备兼容,提供资源扩展。
    - 软件兼容:与现有的 C6000 系列 DSP 软件兼容,缩短开发周期。
    厂商支持:
    - 开发工具:提供增强型 C 编译器、汇编优化器和 Windows 调试界面。
    - 文档和支持:丰富的技术文档和社区支持,便于开发者获取帮助。

    常见问题与解决方案


    常见问题及解决方法:
    - 问:如何解决外部存储器访问问题?
    - 答:检查是否正确配置了 DDR3 外部存储器接口,确保时钟源设置正确。
    - 问:遇到时序问题怎么办?
    - 答:查阅相关时序规范文档,调整时钟源和相关配置。
    - 问:软件开发过程中出现编译错误?
    - 答:确认编译器版本正确,参考官方文档进行调整。

    总结和推荐


    综合评估:
    TMS320C6655 和 TMS320C6657 作为高性能的 DSP 处理器,具有显著的技术优势,尤其适合在电力保护系统、航空航天和医疗成像等高端应用领域。它们的多核架构、丰富的接口以及高效的时钟管理使其在高负荷应用中表现出色。
    推荐使用:
    鉴于其卓越的性能和广泛的适用性,强烈推荐使用 TMS320C6655 和 TMS320C6657 处理器。特别是对于需要高性能处理能力和丰富接口支持的应用场景,这些处理器将是理想的选择。

TMS320C6655CZH25参数

参数
最大工作供电电压 1.1V
L1缓存指令存储器 -
核心处理器 C66x
内核数 -
速度 -
接口类型 DDR3,EBI,EMI,Ethernet,I2C,McBSP,PCIe,SPI,UART,UPP
最大时钟频率 1.25GHz
数据总线宽度 16bit
RAM大小 1MB
最小工作供电电压 950mV
程序存储器大小 128KB
I/O电压 1V,1.5V,1.8V
程序存储器类型 ROM
21.1mm(Max)
21.1mm(Max)
2.54mm(Max)
通用封装 BGA
安装方式 固定安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

TMS320C6655CZH25厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320C6655CZH25数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320C6655CZH25 TMS320C6655CZH25数据手册

TMS320C6655CZH25封装设计

查看详情并下载
Symbol
Footprint
3D Model
