TMS320C6678ACYP4

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 1V,1.5V,1.8V 10,100,1000 Ethernet,EBI,EMI,I2C,PCIe,SPI,TSIP,UART 64bit C66x 8.625MB ROM 128KB 950mV 1.1V 1.4GHz BGA 固定安装,贴片安装 2.82mm(高度)
供应商型号: TMS320C6678ACYP4
供应商: 国内现货
标准整包数: 100

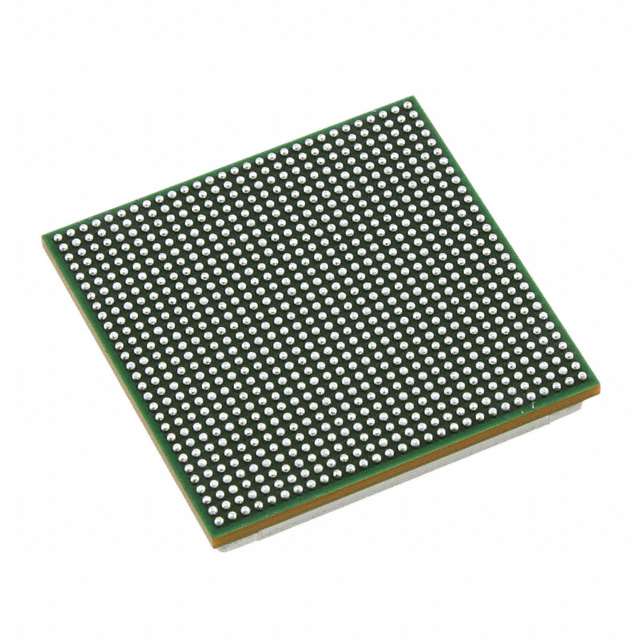

TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320C6678ACYP4

TMS320C6678ACYP4概述

    TMS320C6678 Multicore Fixed and Floating-Point Digital Signal Processor

    1. 产品简介


    产品类型: 多核固定点和浮点数字信号处理器(DSP)
    主要功能:
    - 具备八个C66x核心子系统,每个核心可达到1.0GHz至1.4GHz的工作频率。
    - 每个核心具有32KB L1指令缓存和数据缓存,512KB本地L2缓存。
    - 集成多核共享内存控制器(MSMC),支持高达4096KB的共享内存。
    - 多核导航器(Multicore Navigator)提供硬件加速的数据分发,支持零开销传输。
    - 网络协处理器(Network Coprocessor)支持多种网络协议和安全加速功能。
    应用领域:
    - 任务关键型系统
    - 高性能计算系统
    - 通信
    - 音频
    - 视频基础设施
    - 图像处理
    - 分析
    - 网络
    - 媒体处理
    - 工业自动化
    - 自动化和过程控制

    2. 技术参数


    - 核心频率: 1.0GHz, 1.25GHz, 或 1.4GHz
    - 固定点运算能力: 44.8 GMAC/core
    - 浮点运算能力: 22.4 GFLOP/core
    - 内部缓存: 32KB L1P 指令缓存 + 32KB L1D 数据缓存 + 512KB L2缓存/core
    - 外部缓存: 4096KB 共享内存
    - 支持接口: SRIO, PCIe Gen2, HyperLink, Gigabit Ethernet (GbE), DDR3 EMIF, I2C, UART, TSIP, SPI
    - 工作温度范围: 商用:0°C 至 85°C;扩展:-40°C 至 100°C

    3. 产品特点和优势


    - 高性能: 每个核心可达到1.4GHz,每秒能进行44.8 GMAC的固定点运算或22.4 GFLOP的浮点运算。
    - 高可靠性: 支持多种安全加密算法和IPsec协议,确保数据传输的安全性。
    - 高集成度: 内置多个子系统,包括L1和L2缓存,共享内存控制器,使得整个系统运行高效稳定。
    - 低功耗: 支持节能模式,可大幅降低功耗。

    4. 应用案例和使用建议


    应用案例:
    - 在电信设备中,可以用于处理高速数据包,实现IPsec、GTP-U、SCTP等协议的支持。
    - 在医疗影像设备中,可以用于图像处理和数据分析,提高诊断精度和效率。
    使用建议:
    - 对于需要高速数据处理的应用场景,如视频流处理,建议将多个核心协同工作以最大化处理能力。
    - 对于要求高可靠性的系统,建议开启所有安全加密功能,确保数据传输的安全性。

    5. 兼容性和支持


    兼容性:
    - 该DSP与现有的C6000系列DSP完全向后兼容,易于软件迁移。
    - 支持RapidIO ver 2、PCI Express Gen2和Gigabit Ethernet等标准接口。
    支持和服务:
    - 提供全面的开发工具,包括增强型C编译器、汇编优化工具以及Windows调试界面。
    - 有丰富的技术文档和支持服务,有助于开发者快速上手。

    6. 常见问题与解决方案


    - 问题:如何设置核心频率?
    - 解决办法: 参考技术手册中的PLL设置部分,根据具体需求调整配置。

    - 问题:如何启用数据保护机制?
    - 解决办法: 在配置文件中启用相关的安全加速器引擎功能,详细操作请参考技术手册。

    7. 总结和推荐


    总结:
    - TMS320C6678是一款高性能、高集成度的多核固定点和浮点数字信号处理器,适用于多种高性能计算和通讯领域。
    - 它具备强大的浮点和固定点运算能力,高可靠性和安全性,非常适合用于任务关键型系统。
    推荐:
    - 强烈推荐给需要高性能计算能力和安全加密功能的用户,尤其是那些在电信、工业自动化等领域工作的开发者和工程师。

TMS320C6678ACYP4参数

参数
核心处理器 C66x
接口类型 10,100,1000 Ethernet,EBI,EMI,I2C,PCIe,SPI,TSIP,UART
最大时钟频率 1.4GHz
最小工作供电电压 950mV
内核数 -
L1缓存指令存储器 -
程序存储器大小 128KB
I/O电压 1V,1.5V,1.8V
最大工作供电电压 1.1V
速度 -
RAM大小 8.625MB
程序存储器类型 ROM
数据总线宽度 64bit
长*宽*高 2.82mm(高度)
通用封装 BGA
安装方式 固定安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

TMS320C6678ACYP4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMS320C6678ACYP4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS TMS320C6678ACYP4 TMS320C6678ACYP4数据手册

TMS320C6678ACYP4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4521.76
200+ ¥ 4406.8
300+ ¥ 4291.84
库存: 156
起订量: 100 增量: 44
交货地:
最小起订量为:100
合计: ¥ 452176
