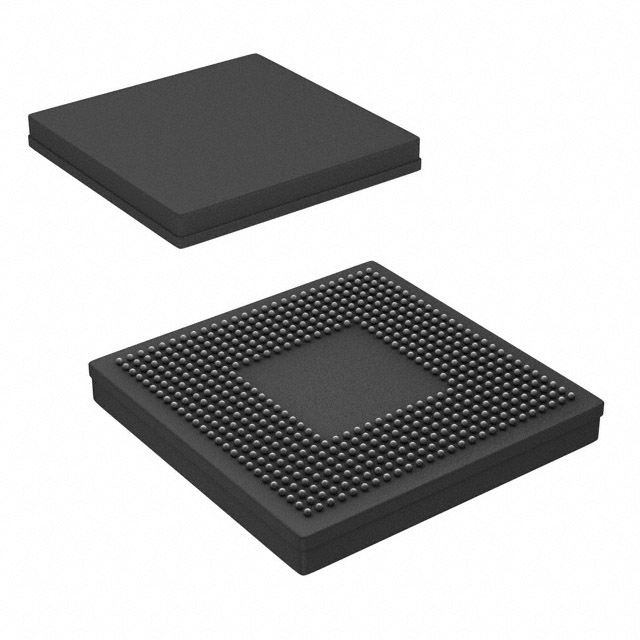

TMS320C6415TBGLZA8

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 3.3V Host Interface,McBSP,PCI,UTOPIA 32bit C64x 1.03125MB EXTERNAL 128KB 1.16V 1.24V 850MHz BGA 固定安装,贴片安装
供应商型号: TMS320C6415TBGLZA8
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 数字信号处理(DSP) TMS320C6415TBGLZA8

TMS320C6415TBGLZA8概述

    高性能固定点DSP产品技术手册

    产品简介


    本产品为TMS320C64x系列(包括TMS320C6414T、TMS320C6415T、TMS320C6416T)的最高性能固定点DSP,基于第二代高级VelociTI非常长指令字(VLIW)架构(VelociTI.2)。该系列器件是德州仪器(TI)推出的面向无线基础设施应用的高性价比高性能DSP解决方案。主要功能包括高达8000 MIPS的指令速度,双乘法器,六个算术逻辑单元(ALUs),并具备强大的内存管理和多种外设接口能力。

    技术参数


    - 时钟频率:600 MHz、720 MHz、850 MHz、1 GHz
    - 时序周期:1.67 ns、1.39 ns、1.17 ns、1 ns
    - 内部电压:1.1 V(600 MHz)、1.2 V(720 MHz、850 MHz、1 GHz)
    - 外部电压:3.3 V
    - 内存组织:16K-Byte L1程序缓存、16K-Byte L1数据缓存、1024K-Byte统一映射RAM/缓存(L2)
    - 功耗选项:PLL频率可调,倍频选项包括倍频1、6、12、20
    - 封装类型:532球BGA(0.09 µm / 7级铜金属工艺)
    - 功能单元:八个高度独立的功能单元,每周期处理32位指令

    产品特点和优势


    - 高性能:最高达1 GHz的时钟频率,提供8000 MIPS的处理速度。
    - 高灵活性:支持多种应用,如无线基础设施、图像处理、数字信号处理等。
    - 扩展性:通过VCP和TCP加速通道解码操作。
    - 广泛的应用:适用于各种需要高速数据处理和低延迟的应用场合。

    应用案例和使用建议


    在无线基础设施中,TMS320C64x可用于处理复杂的信号处理任务。例如,在蜂窝网络中,可以用于基带处理,以实现更高的数据吞吐量和更佳的服务质量。在使用时,可以通过调整PLL频率来优化系统性能,并确保外部电压和温度条件符合推荐值,以获得最佳运行效果。

    兼容性和支持


    - 兼容性:支持EMIF接口、HPI接口、PCI接口等,可与其他标准外围设备无缝连接。
    - 支持:提供了包括高级C编译器在内的全面开发工具,简化编程和调试过程。同时,TI还提供技术支持和服务,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 某些外设无法正常工作 | 确认引脚配置正确,重新检查外部电源和信号电平。 |
    | 数据传输速率慢 | 调整PLL频率设置,优化数据传输路径。 |
    | 系统初始化失败 | 检查复位信号和其他启动条件,确认系统时钟和电压符合要求。 |

    总结和推荐


    TMS320C64x系列DSP以其高性能、高灵活性和广泛的适用范围,成为市场上备受推崇的产品。它不仅满足了现代通信和计算需求,而且通过先进的开发工具和支持服务,极大地提升了用户的使用体验。因此,强烈推荐使用该产品,特别是在需要高性能信号处理的场合。
    本技术手册详细介绍了TMS320C64x系列DSP的主要特性和使用指南,旨在帮助用户深入了解并充分利用该产品的强大功能。希望这些信息能为您的设计和应用提供有价值的参考。

TMS320C6415TBGLZA8参数

参数
最大时钟频率 850MHz
L1缓存指令存储器 -
最大工作供电电压 1.24V
速度 -
数据总线宽度 32bit
程序存储器大小 128KB
RAM大小 1.03125MB
核心处理器 C64x
接口类型 Host Interface,McBSP,PCI,UTOPIA
I/O电压 3.3V
程序存储器类型 EXTERNAL
最小工作供电电压 1.16V
内核数 -
23.1mm(Max)
23.1mm(Max)
2.8mm(Max)
通用封装 BGA
安装方式 固定安装,贴片安装
零件状态 在售
包装方式 散装,托盘

TMS320C6415TBGLZA8厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
