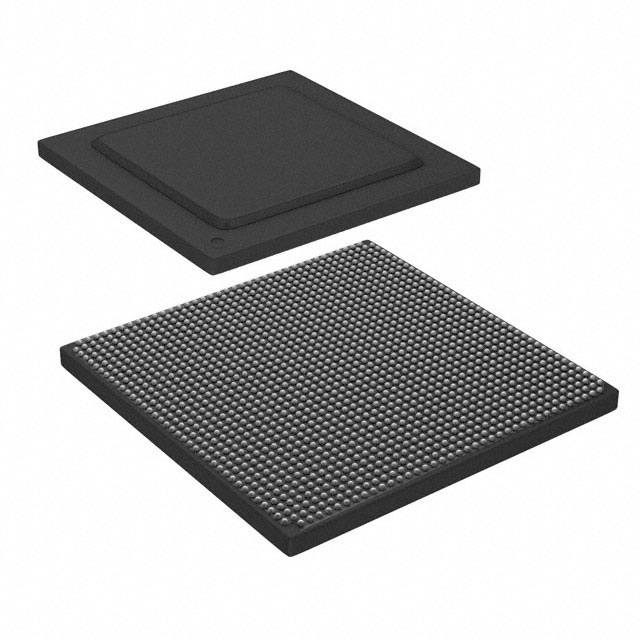

66AK2H14DXAAWA24

产品分类: 数字信号处理(DSP)
厂牌: TEXAS INSTRUMENTS
产品描述: 850mV,1V,1.35V,1.5V,1.8V,3.3V DMA,EBI,EMI,Ethernet,I2C,SPI,Serial RapidIO,UART,USART,USB 3.0 C66x 6MB ROM 384KB 12 1.71V,3.135V 1.8V,3.3V 1.2GHz,1.4GHz 32KB,32KB FCBGA-1517 贴片安装 3.07mm(高度)
供应商型号: 66AK2H14DXAAWA24
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 数字信号处理(DSP) 66AK2H14DXAAWA24

66AK2H14DXAAWA24概述

    66AK2Hxx Multicore DSP+ARM® KeyStone™ II System-on-Chip (SoC)

    1. 产品简介


    产品类型:
    66AK2Hxx平台是一款多核数字信号处理器(DSP)+ ARM®体系结构的系统级芯片(SoC),采用KeyStone II架构。它集成了多达八个高性能TMS320C66x DSP核心子系统,以及四个ARM Cortex-A15 MPCore处理器。
    主要功能:
    - 八个C66x固定点和浮点DSP核心
    - 四个ARM Cortex-A15处理器
    - 多个高速缓存
    - 支持多种通信接口
    应用领域:
    - 计算
    - 通信
    - 音频
    - 视频基础设施
    - 成像
    - 分析
    - 网络
    - 媒体处理

    2. 技术参数


    | 参数名称 | 技术规格 |

    | DSP核心频率 | 1.0 GHz或1.2 GHz |
    | 浮点运算性能 | 19.2 GFlops/Core(@1.2 GHz) |
    | 固定点运算性能 | 38.4 GMacs/Core(@1.2 GHz) |
    | 内存 | 每个C66x CorePac包含32 KB L1P和32 KB L1D高速缓存,每个ARM CorePac包含4 MB共享L2缓存 |
    | 电源电压 | 1.35/1.5 V (DVDD15) |
    | 工作温度范围 | 商用:0°C 至 85°C;扩展:-40°C 至 100°C |

    3. 产品特点和优势


    产品特点:
    - 多核DSP + ARM架构: 采用了高性能的C66x DSP核心,具备强大的固定点和浮点计算能力。
    - 高带宽内存系统: 通过双DDR3 1600 EMIF提供高速外部存储访问。
    - 集成网络加速器: 支持多种安全协议,如IPSec、AES等,提供高速数据包处理能力。
    - 丰富的外设接口: 包括多个串行接口、以太网端口、USB 3.0等,为开发提供了广泛的连接选项。
    市场优势:
    - 低功耗: 相比多芯片解决方案,具有更低的功耗。
    - 高性能: 高达5.6 GHz的ARM处理器和9.6 GHz的DSP处理能力。
    - 灵活性: 适应各种嵌入式基础设施应用,如云计算、媒体处理等。

    4. 应用案例和使用建议


    应用案例:
    - 云服务器: 用于数据中心的高性能计算和大数据处理。
    - 通信设备: 如路由器和交换机,提供高性能的数据包处理能力。
    - 安全设备: 实现复杂的加密算法,保障数据安全。
    使用建议:
    - 在进行高性能计算时,建议充分利用多核DSP核心和ARM处理器,以获得最佳性能。
    - 在设计安全性要求较高的应用时,利用内置的安全加速器来提高系统的整体安全性。

    5. 兼容性和支持


    兼容性:
    - 与其他符合相关标准的DSP和ARM设备兼容,便于集成和扩展。
    支持和服务:
    - 提供完整的开发工具套件,包括C编译器、汇编程序优化工具和Windows调试接口。
    - 由Texas Instruments提供技术支持和文档资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源电压是否正确,确认启动地址配置无误。 |
    | 内存读写错误 | 检查内存配置和引脚连接是否有误,确保硬件连接正确。 |
    | 性能达不到预期 | 调整软件代码以充分利用多核DSP和ARM处理器的并行处理能力。 |

    7. 总结和推荐


    总结:
    66AK2Hxx系列SoC凭借其强大的多核处理能力、丰富的接口和支持的安全功能,在高性能计算和通信领域展现出巨大的潜力。它适用于各种需要高性能处理和安全性的应用场景。
    推荐:
    强烈推荐用于需要高性能计算、复杂安全处理和高可靠性通信的应用场合。鉴于其出色的性能和广泛的功能,该系列产品在当前市场上具备很强的竞争优势。
    这篇文章涵盖了产品的基本信息、技术参数、特点和优势、应用场景及使用建议、兼容性和支持,以及常见问题和解决方案,希望对您有所帮助。

66AK2H14DXAAWA24参数

参数
接口类型 DMA,EBI,EMI,Ethernet,I2C,SPI,Serial RapidIO,UART,USART,USB 3.0
内核数 12
I/O电压 850mV,1V,1.35V,1.5V,1.8V,3.3V
L1缓存指令存储器 32KB,32KB
最大时钟频率 1.2GHz,1.4GHz
数据总线宽度 -
RAM大小 6MB
程序存储器大小 384KB
最大工作供电电压 1.8V,3.3V
程序存储器类型 ROM
核心处理器 C66x
速度 -
最小工作供电电压 1.71V,3.135V
长*宽*高 3.07mm(高度)
通用封装 FCBGA-1517
安装方式 贴片安装
零件状态 在售
包装方式 托盘

66AK2H14DXAAWA24厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

66AK2H14DXAAWA24数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 数字信号处理(DSP) TEXAS INSTRUMENTS 66AK2H14DXAAWA24 66AK2H14DXAAWA24数据手册

66AK2H14DXAAWA24封装设计

查看详情并下载
Symbol
Footprint
3D Model
