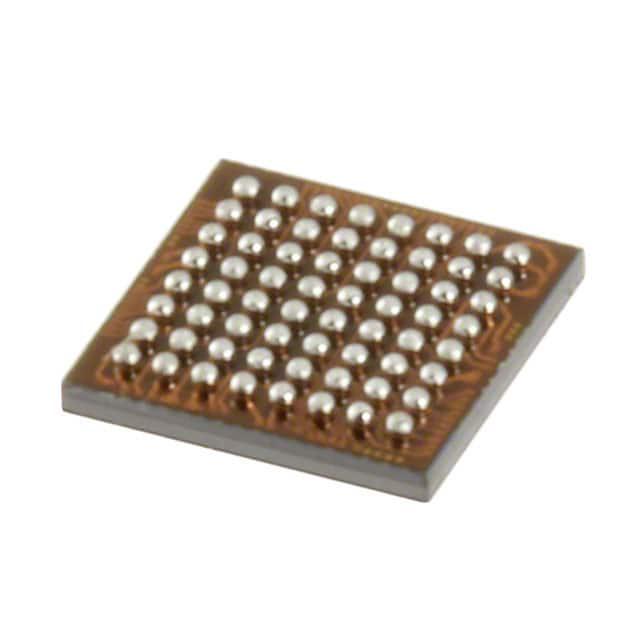

MSP430F5524IYFFR

产品分类: 微控制器(MCU)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.8V~3.6V 25MHz 6KB FLASH 64KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 47 I2C,IrDA,LINbus,SCI,SPI,UART,USART,USB A/D 12x12b 16bit MSP430 CPUXV2 DSBGA-64 贴片安装,黏合安装
供应商型号: 25E-MSP430F5524IYFFR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 微控制器(MCU) MSP430F5524IYFFR

MSP430F5524IYFFR概述

    # MSP430F552x 和 MSP430F551x 微控制器技术手册解析

    产品简介


    基本介绍
    MSP430F552x 和 MSP430F551x 系列微控制器(MCU)由德州仪器(TI)开发,专为低功耗和高性能需求设计。此系列 MCU 配备丰富的外设,适用于多种嵌入式应用,如传感器系统、数据记录器和需要与USB主机连接的应用。它们以强大的16位精简指令集计算机(RISC)架构为基础,结合高效的电源管理系统,使设备在低功耗模式下具有快速唤醒能力。
    主要功能
    - 低功耗:支持多种低功耗模式,典型功耗从仅1.1 µA(休眠模式)到290 µA/MHz(主动模式),适合便携式设备。
    - 多功能外设:集成高速模拟数字转换器(ADC)、两个串行通信接口(USART)、全速USB接口等模块。
    - 内存结构:支持高达128 KB闪存和6 KB RAM,满足复杂算法的需求。
    应用领域
    - 工业控制:传感器节点、自动化控制系统。
    - 消费电子:家用电器、便携式健康监测设备。
    - 医疗设备:便携式诊断设备、数据记录仪。

    技术参数


    以下为主要技术参数概览:
    | 参数类别 | 规格说明 |

    | 电压范围 | 1.8V 至 3.6V |
    | 内核时钟频率 | 最高可达25 MHz |
    | 存储容量 | 闪存:128 KB ~ 32 KB;RAM:6 KB ~ 4 KB |
    | ADC分辨率 | 12位,支持自动扫描模式 |
    | 功耗 | 主动模式:290 µA/MHz;休眠模式:1.1 µA |
    | 唤醒时间 | 从待机模式唤醒至活动状态仅需3.5 µs |

    产品特点和优势


    特点
    - 超低功耗设计,支持深度睡眠模式,延长电池寿命。
    - 内置12位ADC与硬件加速器,满足高精度测量及高效处理需求。
    - 多通道DMA可显著减少主CPU负载。
    - 支持USB2.0接口,可直接连接至PC或其他主机设备。
    优势
    - 高效运行效率和灵活配置使得适用于资源受限的嵌入式环境。
    - 丰富的外围设备集成减少了对额外组件的依赖,降低了BOM成本。
    - 广泛支持低功耗和实时性要求严苛的应用场景,例如物联网边缘计算节点。

    应用案例和使用建议


    应用场景
    - 便携式血压计:利用高精度ADC和低功耗特性,在有限的电池容量下实现长时间连续工作。
    - 智能家居网关:通过USB接口支持云平台数据传输,并结合多种通信协议增强互操作性。
    - 无线传感器网络:内置的低功耗蓝牙或WiFi模块(需外接扩展)可以构建分布式传感系统。
    使用建议
    - 在低功耗模式下启用适当的唤醒源(如定时器或中断信号),优化能耗表现。
    - 设计时考虑散热问题,特别是在持续高速运行时可能产生的热量积累。

    兼容性和支持


    兼容性
    - 可与广泛的USB主机设备无缝协作。
    - 支持多款工具链,如TI CCS(Code Composer Studio)和IAR Embedded Workbench。
    支持服务
    - TI提供全面的技术文档和支持社区资源,帮助开发者快速上手并解决问题。
    - 提供样片申请及技术支持热线服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | USB连接不稳定 | 检查VBUS引脚电平是否正常 |
    | 编程失败 | 确保供电稳定并正确设置JTAG/SBW接线 |
    | 温度传感器读数异常 | 验证外部温度传感器是否连接良好 |

    总结和推荐


    综合评估
    MSP430F552x 和 MSP430F551x 系列MCU以其卓越的低功耗性能、多样化的外设配置和出色的灵活性脱颖而出。无论是对能源敏感的小型设备还是需要高精度数据采集的工业装置,这些芯片均能胜任。
    推荐结论
    强烈推荐给寻求高性能与低功耗平衡的嵌入式系统设计者,尤其适用于医疗设备、工业自动化及物联网领域。
    版权声明
    本文基于TI官方发布的MSP430F552x和MSP430F551x系列数据手册整理编写,所有引用数据及信息均来源于该资料。

MSP430F5524IYFFR参数

参数
电压-电源(Vcc/Vdd) 1.8V~3.6V
最大工作供电电压 -
核心处理器 MSP430 CPUXV2
振荡器类型 内部
接口类型 I2C,IrDA,LINbus,SCI,SPI,UART,USART,USB
程序存储器类型 FLASH
数据总线宽度 16bit
程序存储器大小 64KB
RAM大小 6KB
I/O数量 47
速度 25MHz
最大时钟频率 -
数据转换器 A/D 12x12b
EEPROM大小 -
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
内核数 -
最小工作供电电压 -
通用封装 DSBGA-64
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

MSP430F5524IYFFR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

MSP430F5524IYFFR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微控制器(MCU) TEXAS INSTRUMENTS MSP430F5524IYFFR MSP430F5524IYFFR数据手册

MSP430F5524IYFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
