首页  >  产品百科  >  UCC28632D

UCC28632D

产品分类: AC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 8V~20V Flyback 200Hz~120KHz 30W 隔离 No 超温,过压,过载 70% SOIC-7 贴片安装
供应商型号: UCC28632D
供应商: 国内现货
标准整包数: 1000

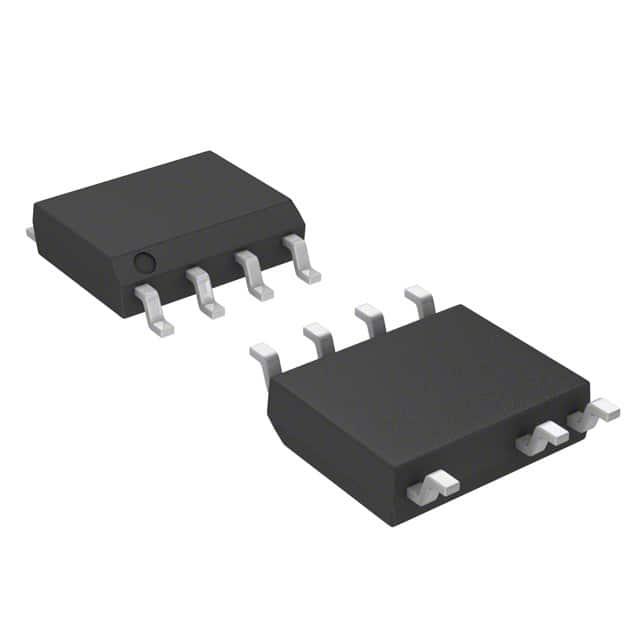

TEXAS INSTRUMENTS AC-DC稳压器 UCC28632D

UCC28632D概述

    UCC2863x: High-Power Flyback Controller Technical Review

    1. 产品简介


    产品类型:UCC2863x是一款适用于高功率变换器的原边侧控制飞跨芯片(Flyback Controller),特别设计用于笔记本电脑、游戏机、打印机等领域的AC-DC适配器和工业开放框架开关电源(SMPS)。
    主要功能:
    - 高功率,原边侧恒压/恒流(CV/CC)调节。
    - 支持连续导通模式(CCM)和非连续导通模式(DCM)。
    - 内置700V启动电流源。
    - 支持峰值功率模式,提供高达标称值200%的瞬态峰值功率。
    - 集成的高压启动电流源,保证快速高效启动。
    - 低功耗模式,系统待机功率小于30mW。
    - 可满足IEC61000-4-5的高共模隔离及浪涌要求。
    应用领域:
    - 笔记本电脑、游戏机、打印机的AC-DC适配器。
    - 工业、打印机、白色家电及LCD显示器的开放式开关电源。
    - 功率范围在10W到65W之间的节能型AC-DC电源供应器(最高瞬时峰值可达200%)。

    2. 技术参数


    - 电压输入范围:115V/60Hz或230V/50Hz
    - 输出电压范围:±5%典型限值
    - 最大输出功率:在100W以上的设计中具有出色的输出电压调节性能。
    - 启动电流源:内置700V高压启动电流源。
    - 频率抖动:可减轻电磁干扰(EMI)。
    - 过温保护:内置过温保护,自动恢复。
    - 输入电压范围:18V至21V。

    3. 产品特点和优势


    - 高峰值电流能力:在峰值功率模式下,可以承受高达标称值200%的瞬态峰值功率。
    - 高效能轻负载模式:在轻负载状态下(10%负载),效率大于85%,实现更长的电池续航时间。
    - 优化的启动电流源:内置700V高压启动电流源,确保快速且高效的启动过程。
    - 无光耦设计:采用原边侧控制,无需使用光耦合器,简化设计同时提高系统的可靠性。
    - 故障保护功能丰富:包括过电压、过电流、过温、过载计时器等多重保护机制,为应用提供全面的安全保障。

    4. 应用案例和使用建议


    - 案例1:适用于各类AC-DC适配器,如笔记本电脑和游戏机,提供稳定的电力供应。
    - 案例2:适用于开放式开关电源(SMPS),例如工业设备、打印机和家用电器。
    - 建议:在轻负载情况下,可通过调整控制器的工作模式以进一步提升系统整体效率;针对不同应用场景,根据实际需求选择合适的过温保护阈值和过载计时器设置。

    5. 兼容性和支持


    - 兼容性:UCC2863x系列芯片适用于多种电路设计,可以灵活配置,与多种电子元件和系统平台兼容。
    - 支持:德州仪器(TI)提供详细的技术文档和在线工具支持,包括WEBENCH® Power Designer,帮助用户快速创建自定义设计方案。此外,TI社区资源也为用户提供了丰富的技术支持和交流平台。

    6. 常见问题与解决方案


    - 问题1:启动时设备不工作。
    - 解决方案:检查输入电压是否正确连接,确认内部700V启动电流源工作正常。
    - 问题2:过温报警频繁触发。
    - 解决方案:检查散热系统是否正常运行,必要时增加散热措施或降低输出功率。
    - 问题3:输出电压不稳定。
    - 解决方案:校准传感器,确保采样精度;优化电路设计以减少噪声干扰。

    7. 总结和推荐


    综上所述,UCC2863x系列飞跨控制器凭借其高效能、高可靠性及广泛应用性,在众多高功率变换器应用场景中表现优异。该系列产品的卓越性能使其成为设计师的理想选择,尤其适合于需要高效能、可靠性和紧凑设计的应用场合。强烈推荐在设计高功率变换器时考虑选用UCC2863x系列产品。

UCC28632D参数

参数
隔离 隔离
拓扑 Flyback
开关频率 200Hz~120KHz
故障保护 超温,过压,过载
内部开关 No
功率 30W
输出电流 -
最小输入电压 -
最大输入电压 -
电压 - 电源(Vcc/Vdd) 8V~20V
最大输出电压 -
最小输出电压 -
击穿电压 -
占空比 70%
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-7
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

UCC28632D厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC28632D数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS AC-DC稳压器 TEXAS INSTRUMENTS UCC28632D UCC28632D数据手册

UCC28632D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 8.437
2000+ ¥ 8.2225
3000+ ¥ 8.008
库存: 26000
起订量: 1000 增量: 75
交货地:
最小起订量为:1000
合计: ¥ 8437
直接购买
加入购物车
