首页  >  产品百科  >  TL432BCPKG3

TL432BCPKG3

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 34ppm/℃ Adjustable 100mA 2.495V 36V 600μA ±0.5% SOT-89-3 贴片安装 4.5mm*2.5mm*1.5mm
供应商型号: CY-TL432BCPKG3
供应商: Avnet
标准整包数: 1

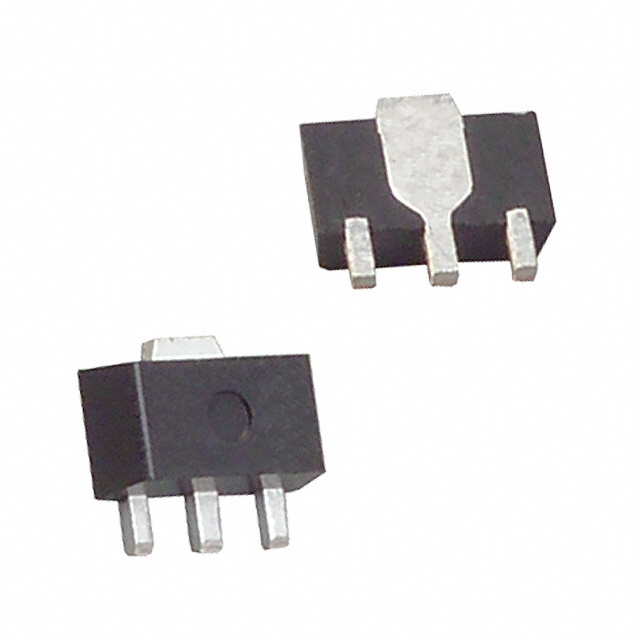

TEXAS INSTRUMENTS 电压基准芯片 TL432BCPKG3

TL432BCPKG3概述

    TL431/TL432精密可编程参考电压产品概述

    产品简介


    TL431和TL432是三端可调分流稳压器,由德州仪器(TI)设计并制造,广泛应用于需要高精度电压参考的应用场景中。这些设备具有出色的热稳定性,并且在多种温度范围内表现出色,适用于汽车、商业和军用级应用。TL431和TL432可以设置输出电压范围从大约2.5V到36V之间,通过外接两个电阻即可实现灵活配置。TL431和TL432在电路设计中经常作为齐纳二极管的替代品,用于精确电压调节、电流参考、次级侧反激式开关电源(SMPS)的二次侧调节以及电压监控等应用。

    技术参数


    以下是TL431和TL432的主要技术规格:
    - 参考电压容差:
    - B等级:0.5%
    - A等级:1%
    - 标准等级:2%
    - 输出电压范围:Vref 至 36V
    - 工作温度范围:-40°C至125°C
    - 典型温度漂移:
    - C温度等级:6 mV
    - I温度等级:14 mV
    - Q温度等级:14 mV
    - 低输出噪声
    - 典型输出阻抗:0.2 Ω
    - 最大吸流能力:1 mA 至 100 mA

    产品特点和优势


    1. 高精度:提供不同等级的初始容差(如0.5%,1%,2%),确保高精度的电压调节。
    2. 宽输出电压范围:能够覆盖从接近2.5V到36V的广泛应用需求。
    3. 高可靠性:经过严格的工业标准测试,在极端温度下仍能保持稳定性能。
    4. 快速响应:主动输出电路设计,使得其具备非常陡峭的开启特性。
    5. 低成本替代方案:相比齐纳二极管,具有更低的成本和更高的灵活性。

    应用案例和使用建议


    TL431和TL432的应用范围非常广泛,以下是一些典型应用场景及使用建议:
    1. 电压和电流参考:常用于系统中的电压和电流监控,需根据实际需求选择合适的参考电压和温度等级。
    2. 次级侧反激式开关电源:可有效减少外围组件数量,简化设计流程。
    3. 齐纳二极管替代:对于需要高精度且体积较小的电路设计,可用TL431/TL432替换传统齐纳二极管。
    4. 电压监测器:配合微控制器或其他数字芯片,进行实时电压检测。
    使用建议:
    - 在选择具体型号时,务必考虑实际工作环境和精度要求。
    - 确保外部电阻的匹配准确以达到期望的输出电压。
    - 使用适当的散热措施以避免过热导致性能下降。

    兼容性和支持


    TL431和TL432兼容多种封装形式,包括SOT-23-3、SOT-23-5、SOIC-8、PDIP-8等,便于集成到不同的PCB布局中。TI公司提供了全面的技术文档、工具和软件支持,以帮助工程师加速产品开发周期。此外,还可以通过社区资源获取更多使用经验和技巧。

    常见问题与解决方案


    以下列出了常见的用户问题及其解决方案:
    1. 问题:设备过热怎么办?
    解决方案:增加外部散热片或改进PCB设计,确保良好的热传导。
    2. 问题:输出电压不稳定如何处理?
    解决方案:检查外部电阻值是否正确;更换更高精度的电阻。
    3. 问题:设备频繁损坏可能原因?
    解决方案:检查输入电压是否超出额定范围;改善电路保护机制。

    总结和推荐


    综上所述,TL431和TL432凭借其优异的性能表现、广泛的适用性和高度灵活性,在众多电子工程项目中都占据着重要的地位。对于需要高性能、高精度电压参考的应用场合,这两款器件无疑是理想的选择。强烈推荐工程师在设计相关电路时优先考虑TL431和TL432,以获得最佳的设计效果和成本效益。

TL432BCPKG3参数

参数
温度系数 34ppm/℃
输出类型 Adjustable
噪声 - 0.1Hz 至 10Hz -
电流 - 阴极 600μA
最小输出电压 2.495V
工作电源电流 -
最大输出电压 36V
精度 ±0.5%
噪声 - 10Hz 至 10KHz -
最大串联VREF—输入电压 -
输出电流 100mA
长*宽*高 4.5mm*2.5mm*1.5mm
通用封装 SOT-89-3
安装方式 贴片安装
零件状态 停产
包装方式 散装

TL432BCPKG3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL432BCPKG3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS TL432BCPKG3 TL432BCPKG3数据手册

TL432BCPKG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2689 ¥ 2.3139
500+ $ 0.2664 ¥ 2.2928
1000+ $ 0.2589 ¥ 2.1876
5000+ $ 0.2589 ¥ 2.1876
库存: 957
起订量: 433 增量: 1
交货地:
最小起订量为:300
合计: ¥ 694.17
