LM4132EMF-2.0/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 30ppm/℃ 100μA Fixed 20mA 190µVp-p 2.048V 6V 2.048V ±0.5% SOT-23-5 贴片安装,黏合安装 2.92mm*1.6mm*1.02mm
供应商型号: LM4132EMF-2.0/NOPB
供应商: 国内现货
标准整包数: 250

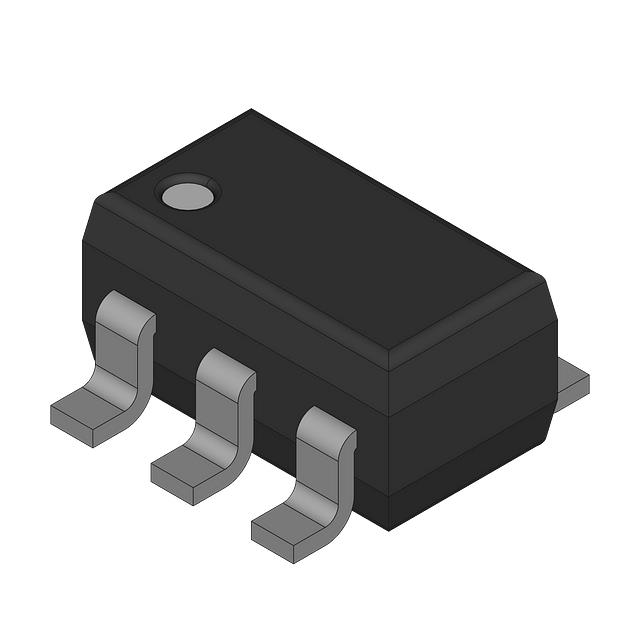

TEXAS INSTRUMENTS 电压基准芯片 LM4132EMF-2.0/NOPB

LM4132EMF-2.0/NOPB概述

    LM4132 Precision Low Dropout Voltage Reference

    1. 产品简介


    LM4132是一款由德州仪器(Texas Instruments)生产的精密低功耗低压降(LDO)电压参考芯片。它主要用于提供稳定的输出电压,适用于各种需要高精度电压参考的应用场合。LM4132系列电压参考的主要特性包括:高初始电压精度、低温度系数、低静态电流、内置使能引脚允许低至3µA的关断模式。该器件广泛应用于仪器仪表、过程控制、测试设备、数据采集系统、基站、伺服系统、便携式电池供电设备、汽车和工业应用等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | VREF + 400 mV到5.5 V | V |
    | 输出电压选项 | 1.8 V, 2.048 V, 2.5 V, 3 V, 3.3 V, 4.096 V | V |
    | 静态电流(典型值) | 60 µA | µA |
    | 最大负载电流 | 20 mA (LM4132),25 mA (LM4132-3.3-Q1) | mA |
    | 温度系数(典型值) | 10 ppm/°C | ppm/°C |
    | 关断模式电流(典型值) | 3 µA | µA |
    | 封装形式 | SOT-23 (5-Pin)

    3. 产品特点和优势


    - 高精度输出:初始电压精度达到±0.05%,确保高稳定性和可靠性。
    - 低温度系数:具有低温度系数(10 ppm/°C),适合各种温度环境下的稳定运行。
    - 低静态电流:静态电流仅为60 µA,适用于电池供电设备。
    - 启用引脚:具备启用引脚,可以进入低功耗关断模式(3 µA)。
    - 封装紧凑:采用SOT-23封装,体积小,非常适合空间受限的应用。
    - 高可靠性和稳定性:通过AEC-Q100认证,适用于汽车级应用。

    4. 应用案例和使用建议


    LM4132常用于多种应用中,例如:
    - 仪器仪表:在测量设备中作为精确的参考电压源。
    - 通信系统:在基站和其他通信设备中作为基准电压源。
    - 工业自动化:在伺服系统中作为控制系统的一部分。
    使用建议:
    - 在选择输入电压时,确保VIN范围符合器件要求(VREF + 400 mV 到 5.5 V)。
    - 使用低ESR陶瓷电容器进行滤波,以保持输出电压的稳定。
    - 对于关键应用,建议选择A级产品,以获得更高的精度和更低的温度系数。

    5. 兼容性和支持


    LM4132与大部分标准电子元件和系统兼容。德州仪器提供了详尽的技术文档和支持服务,帮助用户正确使用和维护该产品。用户可以通过TI官网获取详细的应用笔记和技术文档,同时也可以加入社区讨论和交流经验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源输入电压不稳 | 确保输入电压稳定,使用合适的电源滤波器。 |
    | 输出电压偏差大 | 检查输入电压是否在规定的范围内,调整外部电路参数。 |
    | 设备在高温下性能下降 | 确保工作环境温度不超过规定范围,优化散热设计。 |

    7. 总结和推荐


    LM4132是一款高性能、高精度的低压降电压参考芯片,特别适用于需要精密电压参考的应用场合。其独特的功能和优势使其成为众多领域的理想选择。对于需要高精度、低功耗和高稳定性的应用,LM4132是首选产品。强烈推荐使用LM4132以满足对精度和可靠性的严格要求。

LM4132EMF-2.0/NOPB参数

参数
温度系数 30ppm/℃
噪声 - 10Hz 至 10KHz -
工作电源电流 100μA
最小输出电压 2.048V
最大输出电压 2.048V
噪声 - 0.1Hz 至 10Hz 190µVp-p
输出类型 Fixed
最大串联VREF—输入电压 6V
电流 - 阴极 -
精度 ±0.5%
输出电流 20mA
长*宽*高 2.92mm*1.6mm*1.02mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM4132EMF-2.0/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4132EMF-2.0/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4132EMF-2.0/NOPB LM4132EMF-2.0/NOPB数据手册

LM4132EMF-2.0/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
