首页  >  产品百科  >  LM4120AIM5X-2.5/NOPB

LM4120AIM5X-2.5/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 50ppm/℃ 275μA Fixed 5mA 36µVp-p 20µVp-p 2.5V 14V 2.5V ±0.2% SOT-23-5 贴片安装,黏合安装 2.92mm*1.6mm*1.02mm
供应商型号: LM4120AIM5X-2.5/NOPB
供应商: 国内现货
标准整包数: 1

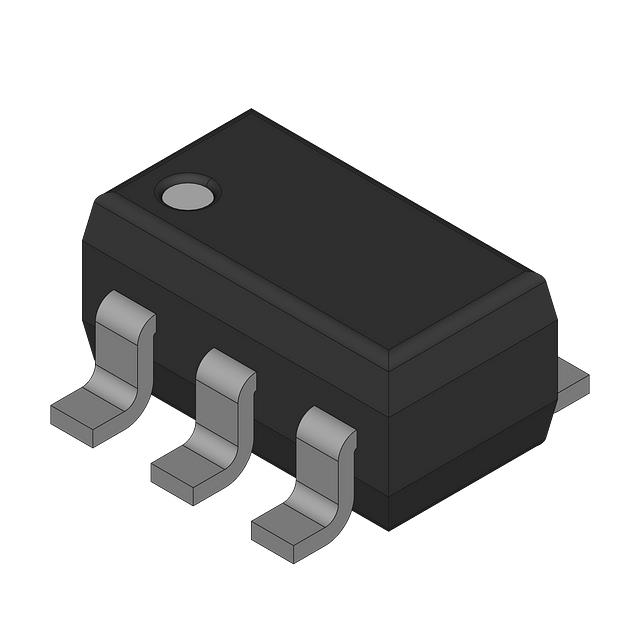

TEXAS INSTRUMENTS 电压基准芯片 LM4120AIM5X-2.5/NOPB

LM4120AIM5X-2.5/NOPB概述


    产品简介


    产品类型:
    LM4120是一款精密低功耗低压降电压参考器件,具有高达5mA的输出电流源和灌电流能力。
    主要功能:
    - 输出电压稳定,典型压差仅为120mV(1mA负载)
    - 高精度输出电压,初始准确度为±0.2%
    - 能够源出和灌入电流,最大值为±5mA
    - 低静态电流,典型值为160μA
    - 温度系数低,仅为50ppm/°C
    - 内置使能引脚,便于控制电源状态
    - 支持固定输出电压:1.8V、2.048V、2.5V、3V、3.3V、4.096V和5V
    应用领域:
    - 便携式电池供电设备
    - 仪器仪表及过程控制
    - 汽车和工业应用
    - 测试设备
    - 数据采集系统
    - 精密调节器
    - 电池充电器
    - 基站
    - 通信设备
    - 医疗设备

    技术参数


    - 封装尺寸:标准5针SOT-23(1.60mm x 2.90mm)
    - 温度范围:工业级温度范围-40°C到+85°C,扩展温度范围可至-40°C到+125°C
    - 电气特性:
    - 最大输入电压:14V
    - 电源电流:典型160μA,最大275μA
    - 拉电流能力:最高5mA
    - 灌电流能力:最高5mA
    - 输出噪声电压:10Hz至10kHz时为36μVPP
    - 热阻:170.4°C/W(结到环境)
    - 工作频率响应:可达10kHz

    产品特点和优势


    优势:
    - 小巧的SOT-23-5封装使得LM4120非常适用于空间受限的应用场合
    - 极低的电压差使LM4120非常适合用于需要高效率的电池供电设备
    - 出色的温漂特性(50ppm/°C)确保了高精度输出
    - 灵活的固定输出电压选项使得LM4120可以广泛应用于多种电路设计中
    独特功能:
    - 内置的使能引脚允许远程控制器件的开关状态,简化系统设计
    - 超低静态电流使得LM4120在待机模式下功耗极低,有助于延长电池寿命

    应用案例和使用建议


    应用场景:
    - 电池供电设备:LM4120可以在低静态电流的情况下提供稳定的参考电压,适合便携式设备
    - 测试设备:其低噪声特性和高精度特性使其成为测试仪器的理想选择
    - 数据采集系统:LM4120的低温度系数保证了系统的稳定性,非常适合于长时间运行的数据采集系统
    使用建议:
    - 在选择输出电容时,应优先考虑陶瓷电容,因为它们具有较低的ESR值,以保持系统的稳定性
    - 当使用大容量输出电容(>0.047μF)时,建议采用钽电容并增加一个50pF的小电容连接到输出端和参考引脚之间

    兼容性和支持


    - 兼容性:LM4120设计用于广泛的输入电压范围(2V到12V),与大多数常见的电池供电系统兼容
    - 支持服务:德州仪器提供了全面的技术支持和社区资源,包括设计文档、样品申请和软件工具

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保输出电容的值和类型符合规范 |
    | 设备过热 | 检查散热措施,确保符合电气特性中的要求 |

    总结和推荐


    总体评价:
    LM4120是一款性能卓越的精密低压降电压参考器件,以其超低功耗、高精度和宽泛的工作条件而著称。它的多功能性及其在各种应用场景中的优秀表现使其成为了众多工程师和设计师的理想选择。
    推荐使用:
    鉴于其出色的特性和广泛应用领域,强烈推荐在便携式、电池供电设备以及对温度敏感的数据采集系统中使用LM4120。它不仅能够满足当前的需求,还具备强大的市场竞争力和可靠性。

LM4120AIM5X-2.5/NOPB参数

参数
精度 ±0.2%
最小输出电压 2.5V
噪声 - 0.1Hz 至 10Hz 20µVp-p
噪声 - 10Hz 至 10KHz 36µVp-p
温度系数 50ppm/℃
输出类型 Fixed
工作电源电流 275μA
最大输出电压 2.5V
最大串联VREF—输入电压 14V
电流 - 阴极 -
输出电流 5mA
长*宽*高 2.92mm*1.6mm*1.02mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LM4120AIM5X-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4120AIM5X-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM4120AIM5X-2.5/NOPB LM4120AIM5X-2.5/NOPB数据手册

LM4120AIM5X-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2222 ¥ 10.2056
100+ $ 1.2222 ¥ 10.2056
250+ $ 1.0694 ¥ 8.9299
库存: 1
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.2
