UC2851N

产品分类: AC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 7.8V~32V Boost,Buck,Flyback,Forward Up~500KHz 1W 500mA 8V 40V 30V 非隔离 No 过压 50% PDIP-18 通孔安装
供应商型号: UC2851N
供应商: 国内现货
标准整包数: 1

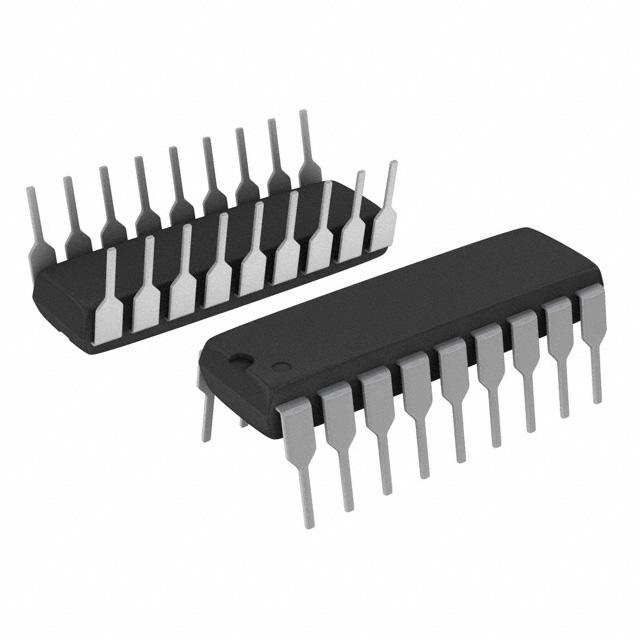

TEXAS INSTRUMENTS AC-DC稳压器 UC2851N

UC2851N概述


    产品简介


    UC1851/UC2851/UC3851:可编程离线PWM控制器
    UC1851、UC2851和UC3851系列属于可编程离线PWM(脉宽调制)控制器,专为离线初级侧控制设计。这些控制器集成了所有核心控制、驱动、监控和保护功能,广泛应用于开关电源、LED驱动、逆变器和其他电力电子系统中。其高效能和多功能特性使其成为高性价比解决方案的理想选择。

    技术参数


    | 参数 | 型号 | 范围 |
    |
    | 供电电压(+VIN) | 32V
    | PWM输出电压 | 40V
    | PWM输出电流(稳态) | 400mA
    | PWM输出峰值能量耗散 | 20μJ
    | 开关启动电流 | 4.5-6mA
    | 开关运行电流 | 15-21mA
    | 工作温度范围 | UC1851:-55℃至+125℃
    UC2851:-40℃至+85℃
    UC3851:0℃至+70℃
    | 最大占空比 | 50%

    产品特点和优势


    1. 集成多功能:包含所有的控制、驱动、监控和保护功能。
    2. 低功耗启动电路:减少系统能耗。
    3. 高电流推拉输出:适合多种负载需求。
    4. 精确参考电压:±1%精度,确保稳定性能。
    5. 多重保护机制:过压、欠压、过流保护,增强可靠性。
    6. 灵活配置:可通过编程调整起始阈值及故障阈值。

    应用案例和使用建议


    应用案例:
    - 开关电源设计:适用于高效能AC-DC转换器。
    - LED驱动器:实现动态亮度调节和节能模式。
    - 光伏逆变器:用于太阳能发电系统的能源管理。
    使用建议:
    - 在高功率密度应用中,需优化散热设计以避免过热问题。
    - 结合外部电路进一步提升系统的响应速度与稳定性。
    - 针对不同的输入电压条件,合理设置起始和故障阈值。

    兼容性和支持


    - 兼容性:支持广泛的电压范围,便于与不同类型的外围器件配合使用。
    - 技术支持:厂商提供详尽的技术文档和在线支持服务,帮助用户快速解决问题并优化设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | PWM信号不稳定 | 检查接地连接,确保良好屏蔽 |
    | 启动时间过长 | 调整慢启动电容器值 |
    | 过流保护频繁触发 | 确认电流传感器准确性 |

    总结和推荐


    综上所述,UC1851/UC2851/UC3851系列控制器凭借其高性能、高可靠性和灵活性,在众多电力电子应用领域表现出色。尤其是其丰富的保护机制和灵活的配置选项,使其成为市场上极具竞争力的产品之一。因此,强烈推荐给需要高性能PWM控制器的设计工程师和系统开发者。

UC2851N参数

参数
最小输出电压 -
内部开关 No
最大输出电压 40V
最小输入电压 8V
功率 1W
击穿电压 -
电压 - 电源(Vcc/Vdd) 7.8V~32V
故障保护 过压
拓扑 Boost,Buck,Flyback,Forward
最大输入电压 30V
隔离 非隔离
占空比 50%
开关频率 Up~500KHz
输出电流 500mA
通用封装 PDIP-18
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

UC2851N厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UC2851N数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS AC-DC稳压器 TEXAS INSTRUMENTS UC2851N UC2851N数据手册

UC2851N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 144.1794
3000+ ¥ 140.6628
6000+ ¥ 135.974
库存: 2130
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 144179.4
