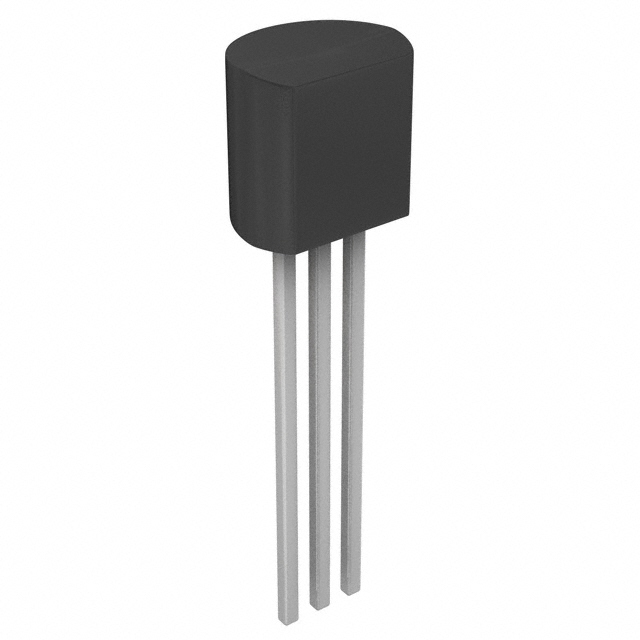

LM285BYZ-2.5/NOPB

产品分类: 电压基准芯片
厂牌: TEXAS INSTRUMENTS
产品描述: 50ppm/℃ Fixed 20mA 120µVrms 2.5V 2.5V 20μA ±1.5% TO-92-3 通孔安装
供应商型号: LM285BYZ-2.5/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 电压基准芯片 LM285BYZ-2.5/NOPB

LM285BYZ-2.5/NOPB概述

    LM185-2.5-N/LM285-2.5-N/LM385-2.5-N Micropower Voltage Reference Diode

    1. 产品简介


    LM185-2.5-N, LM285-2.5-N, 和 LM385-2.5-N 是由德州仪器(TI)生产的微功耗带隙电压基准二极管。这些设备适用于广泛的电源范围,并提供卓越的温度稳定性和低动态阻抗。这类电压基准广泛应用于便携式仪表、调节器以及通用模拟电路中,确保长寿命的电池寿命。

    2. 技术参数


    - 工作电流: 20 μA 到 20 mA
    - 初始容差: ±20 mV (±0.8%) 最大值
    - 动态阻抗: 0.6Ω
    - 温度系数: 低(不同型号的具体值见下文)
    - 工作温度范围:
    - LM185-2.5-N: -55°C 到 125°C
    - LM285-2.5-N: -40°C 到 85°C
    - LM385-2.5-N: 0°C 到 70°C
    - 电压输出: 2.5V
    - 反向电压: 2.5V
    - 封装形式: TO-92, SOIC, SOT-23, LCCC 等

    3. 产品特点和优势


    - 超低动态阻抗: 0.6Ω,适用于广泛的负载条件。
    - 卓越的温度稳定性: 极低的温度系数,确保在广泛温度范围内保持稳定的输出电压。
    - 高耐受性: 对电容性负载具有高度耐受性,易于集成到多种参考应用中。
    - 宽动态范围: 能够在不同的供电条件下维持良好的调节能力。
    - 长期稳定性: 出色的长期稳定性,保证设备长期可靠运行。

    4. 应用案例和使用建议


    - 便携式仪表: 可用于制造长寿命的便携式仪表,延长电池使用寿命。
    - 调节器: 可替代旧版参考芯片,提供更严格的容差。
    - 模拟电路: 在各种模拟电路中使用,如温度测量、冷端补偿等。
    使用建议:
    - 在设计电路时,注意选择合适的外部电容器以进一步降低噪声。
    - 为了提高长期稳定性,应避免电路在极端温度下长时间运行。

    5. 兼容性和支持


    这些设备可与其他电子元件兼容,并且提供了多种封装选项。德州仪器为这些产品提供全面的技术支持和维护服务,用户可以通过官方渠道获取帮助和支持。

    6. 常见问题与解决方案


    - 问题: 电压输出不稳定
    - 解决方案: 检查外部负载和电容是否正确连接,并确保电源电压在规定的范围内。
    - 问题: 温度变化引起电压波动
    - 解决方案: 使用温度补偿电路来减小温度对电压输出的影响。

    7. 总结和推荐


    综上所述,LM185-2.5-N/LM285-2.5-N/LM385-2.5-N 是一款极具竞争力的微功耗电压基准二极管。它具有出色的温度稳定性和低动态阻抗,特别适合需要长寿命电池和高精度的应用场景。建议在便携式仪表、模拟电路及调节器设计中积极采用。
    希望这篇文章能为您提供所需的信息,并帮助您更好地理解和应用这款优秀的电压基准二极管。

LM285BYZ-2.5/NOPB参数

参数
温度系数 50ppm/℃
输出电流 20mA
最大输出电压 2.5V
噪声 - 10Hz 至 10KHz 120µVrms
工作电源电流 -
精度 ±1.5%
最大串联VREF—输入电压 -
噪声 - 0.1Hz 至 10Hz -
电流 - 阴极 20μA
输出类型 Fixed
最小输出电压 2.5V
5.2mm(Max)
4.19mm(Max)
5.2mm(Max)
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

LM285BYZ-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM285BYZ-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 电压基准芯片 TEXAS INSTRUMENTS LM285BYZ-2.5/NOPB LM285BYZ-2.5/NOPB数据手册

LM285BYZ-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.552
2000+ ¥ 7.36
3000+ ¥ 7.168
库存: 9000
起订量: 1000 增量: 1800
交货地:
最小起订量为:1000
合计: ¥ 7552
