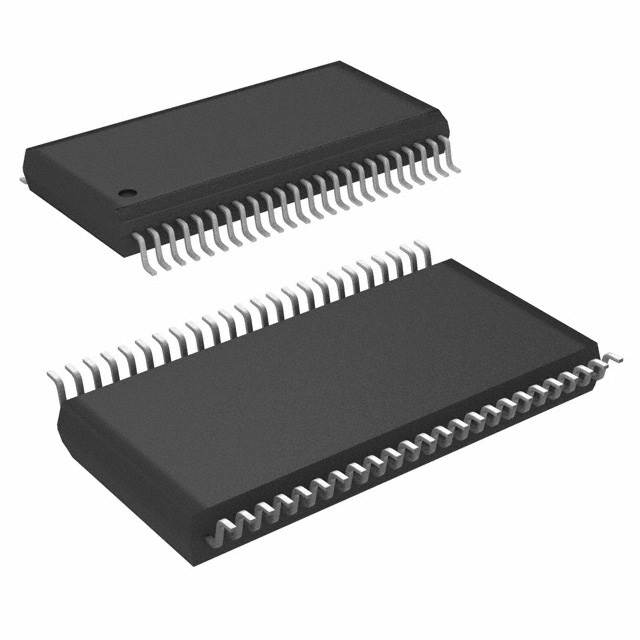

DS90CF364MTD/NOPB

产品分类: LVDS芯片
厂牌: TEXAS INSTRUMENTS
产品描述: CMOS,TTL 3 21 3V 3.6V CMOS,TTL -0.1V(Min) 100mV(Max) 1.3Gbps TSSOP-48 贴片安装 12.5mm*6.1mm*900μm
供应商型号: DS90CF364MTD/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LVDS芯片 DS90CF364MTD/NOPB

DS90CF364MTD/NOPB概述

    DS90C363/DS90CF364:高分辨率LCD显示解决方案

    产品简介


    DS90C363 和 DS90CF364 是由德州仪器(TI)生产的21位差分信号传输器和接收器,专为18位平面显示器(FPD)链路设计。该系列组件适用于高达65 MHz的数据速率,可以处理每通道455 Mbps的数据吞吐量。它们被广泛用于各种显示器连接应用,例如从图形控制器到液晶显示器(LCD)或其他平板显示器之间的数据传输。

    技术参数


    - 输入和输出类型:
    - DS90C363(发送器):
    - 输入: 21位CMOS/TTL数据。
    - 输出: 三路LVDS数据流及一个时钟信号。
    - DS90CF364(接收器):
    - 输入: 三路LVDS数据流及一个时钟信号。
    - 输出: 21位CMOS/TTL数据。
    - 频率范围:
    - 支持20 MHz至65 MHz的时钟频率。
    - 电压需求:
    - 单电源供电,3.3V。
    - 兼容TIA/EIA-644标准。
    - 数据吞吐量:
    - 每个LVDS通道455 Mbps。
    - 最大数据带宽为170 MB/s。
    - 功耗:
    - 发射器在典型情况下的功耗< 250 mW。
    - 接收器在典型情况下的功耗< 105 mW。
    - 休眠模式下的总功耗< 0.5 mW。
    - 温度范围:
    - 工作温度范围: -40°C至+85°C。
    - 电气特性:
    - 输出摆幅为290 mV。
    - 输入保护: ESD额定值> 7 kV。
    - 绝对最大额定值:
    - 供电电压: -0.3V至+4V。
    - CMOS/TTL输入电压: -0.3V至(VCC + 0.3V)。
    - LVDS输入电压: -0.3V至(VCC + 0.3V)。

    产品特点和优势


    - 多通道并行传输:
    - 通过将21位CMOS/TTL数据转换成三路LVDS数据流,实现高数据吞吐量。
    - 低功耗:
    - 高效的电源管理设计确保了低功耗,特别适合便携式和电池供电的应用。
    - 高稳定性:
    - 采用PLL设计,无需外部元件,提升了整体系统的可靠性。
    - 广泛的接口兼容性:
    - 与现有的5V系统兼容,方便升级。
    - 出色的EMI抑制能力:
    - LVDS差分信号设计有效降低了电磁干扰,确保数据传输的稳定性。

    应用案例和使用建议


    - XGA显示器接口:
    - DS90C363/DS90CF364能够支持高达1024×768分辨率的XGA显示器,通过一个65 MHz的时钟频率实现稳定的数据传输。
    - 嵌入式显示应用:
    - 可以用在便携式医疗设备、工业控制面板等领域,通过LVDS接口减少电缆尺寸,降低成本。
    - 使用建议:
    - 在安装过程中要特别注意静电放电防护,可以使用导电泡沫包裹器件来防止静电损害。
    - 确保输入电压不超过3.3V,且不要超过绝对最大额定值,以避免损坏器件。

    兼容性和支持


    - 硬件兼容性:
    - 兼容现有的5V FPD Link系统,可以轻松进行系统升级。
    - 软件支持:
    - 提供详细的编程指南和技术文档,方便开发者集成和调试。
    - 制造商支持:
    - 德州仪器提供强大的技术支持团队,为客户提供详尽的技术咨询和售后服务。

    常见问题与解决方案


    - 问题1: 器件无法正常启动。
    - 解决方案: 检查供电电压是否正确,同时确保所有引脚配置正确。
    - 问题2: 数据传输不稳定。
    - 解决方案: 检查电路板布局是否合理,特别是差分信号线的长度和屏蔽是否适当。
    - 问题3: 器件在休眠模式下仍然消耗大量电流。
    - 解决方案: 检查休眠模式配置是否正确,确保PWR DWN引脚已正确设置。

    总结和推荐


    总的来说,DS90C363和DS90CF364是一套理想的FPD链路解决方案,特别适用于需要高效、低功耗、稳定数据传输的场合。这套组件不仅兼容性强,而且具有出色的EMI抑制能力和低功耗特性,非常适合高端显示器应用。如果你需要在你的项目中引入高效稳定的显示器数据传输解决方案,这套组件无疑是一个非常值得推荐的选择。

DS90CF364MTD/NOPB参数

参数
最大工作供电电压 3.6V
最小工作供电电压 3V
差分输入低阈值电压 -0.1V(Min)
最大传输延迟时间 -
典型供电电流 -
接收器数量 3
输入信号类型 CMOS,TTL
最大工作频率 -
最小工作频率 -
输出信号类型 CMOS,TTL
差分输入高阈值电压 100mV(Max)
驱动器数 21
数据速率 1.3Gbps
长*宽*高 12.5mm*6.1mm*900μm
通用封装 TSSOP-48
安装方式 贴片安装
零件状态 在售
包装方式 管装
