PCM3003E

产品分类: 音频接口芯片
厂牌: TEXAS INSTRUMENTS
产品描述: General Purpose Audio Codec 2ADC / 2DAC Ch 24-Pin SSOP Tube
供应商型号: PCM3003E
供应商: 国内现货
标准整包数: 1000

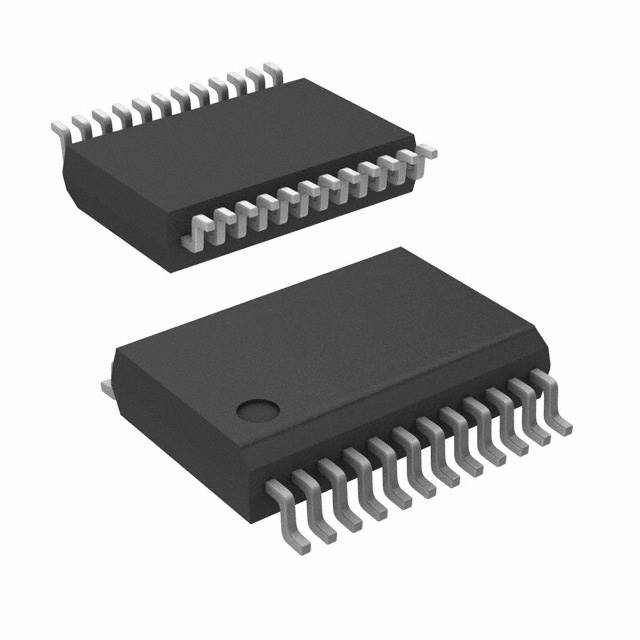

TEXAS INSTRUMENTS 音频接口芯片 PCM3003E

PCM3003E概述


    产品简介


    PCM3002 和 PCM3003 是由德州仪器(Texas Instruments)开发的低功耗、单芯片立体声音频编解码器(Audio Codec),它们集成了模拟到数字转换器(ADC)和数字到模拟转换器(DAC)。这些编解码器适用于便携式/移动音频应用、DVC(数码摄像机)应用和DSC(数码单反相机)应用。PCM3002 可通过软件控制,而 PCM3003 则通过硬件进行控制。这两款编解码器的主要特点包括20位的ΔΣ调制器,高精度的模拟前端,以及丰富的数字滤波器和模式控制功能。

    技术参数


    - 供电电压:VCC/VDD = 2.7 V 至 3.6 V
    - 采样频率:4 kHz 至 48 kHz
    - 系统时钟频率:8.192 MHz 至 24.576 MHz
    - ADC分辨率:20位
    - DAC分辨率:20位
    - 动态范围:90 dB(ADC)、94 dB(DAC)
    - 总谐波失真加噪声(THD+N):–86 dB(ADC)、–80 dB(ADC @ -0.5 dB)、–32 dB(DAC @ -60 dB)
    - 信噪比(SNR):90 dB(ADC)、94 dB(DAC)
    - 通道分离度:88 dB(ADC)、91 dB(DAC)
    - 绝对最大额定值:VCC = 6.5 V,VDD = 6.5 V,操作温度范围为 -25°C 至 85°C
    - 工作电流:操作模式下电流消耗为 18 mA 至 24 mA,待机模式下电流消耗为 50 μA

    产品特点和优势


    PCM3002 和 PCM3003 的显著特点是高集成度、低功耗和高音质表现。它们采用先进的CMOS工艺制造,提供多种数字功能如数字衰减、数字去加重、软静音控制,使得它们非常适合于对成本敏感的消费类音频设备。此外,PCM3002 和 PCM3003 支持多种音频数据格式,包括左对齐、右对齐以及I²S格式,增强了它们的灵活性和兼容性。

    应用案例和使用建议


    PCM3002 和 PCM3003 常见的应用场景包括便携式音频播放器、移动电话、DVC、DSC以及汽车音响系统等。例如,在便携式音频播放器中,这两个编解码器能够处理各种音频格式,同时保持高音质输出。在设计电路时,应当注意电源供应稳定性和参考电压的选择,以确保最佳性能。为了进一步提高可靠性,建议在设计中加入适当的保护电路,例如瞬态电压抑制器(TVS)和输入滤波器。

    兼容性和支持


    PCM3002 和 PCM3003 具有良好的兼容性,可以与多种音频接口和系统兼容。它们支持左对齐、右对齐以及I²S格式的数据传输。德州仪器提供了详尽的技术文档和支持服务,包括软件开发工具包(SDK)和应用程序说明,以便开发者更好地理解和使用这些编解码器。此外,制造商还提供了全面的技术支持和客户服务,帮助用户解决在应用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:电源电压过高或过低。
    - 解决方案:确保电源电压在推荐的工作范围内,通常为2.7 V至3.6 V。如果电源电压不稳定,可以使用稳压器来维持稳定的电压。
    - 问题2:采样频率设置不当。
    - 解决方案:根据应用需求正确设置采样频率,通常为4 kHz至48 kHz。不正确的设置可能导致音频质量下降或系统不稳定。
    - 问题3:音频信号失真。
    - 解决方案:检查输入信号是否在推荐的范围内,避免过载。调整系统的增益控制和数字滤波器设置,以改善信号质量和减少失真。

    总结和推荐


    PCM3002 和 PCM3003 是高性能、低成本的单芯片立体声音频编解码器,特别适合于需要高音质和低功耗的便携式及移动设备。它们出色的性能、广泛的适用范围以及德州仪器提供的完善技术支持使其成为市场上极具竞争力的产品。鉴于其卓越的表现和广泛应用前景,我们强烈推荐在便携式音频应用中使用PCM3002 和 PCM3003。

PCM3003E参数

参数
长*宽*高 8.2mm*5.3mm*1.95mm
通用封装 SSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

PCM3003E厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM3003E数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 音频接口芯片 TEXAS INSTRUMENTS PCM3003E PCM3003E数据手册

PCM3003E封装设计

查看详情并下载
Symbol
Footprint
3D Model
