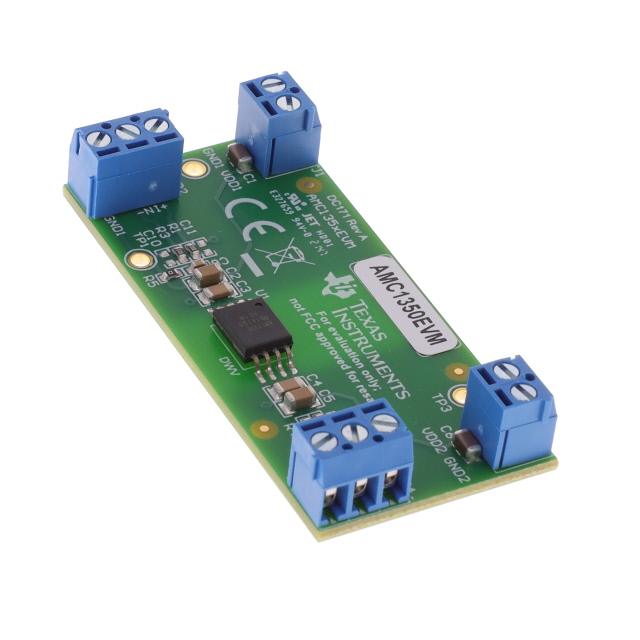

AMC1350EVM

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 410mA Isolation
供应商型号: AMC1350EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他放大器 AMC1350EVM

AMC1350EVM概述

    AMC1350EVM 和 AMC1351EVM 评估模块技术手册

    1. 产品简介


    AMC1350 和 AMC1351 是两种高精度隔离放大器,它们通过二氧化硅(SiO2)屏障将输出电路与输入电路隔离开来。这种屏障可以抵御磁干扰,且经过认证能够提供高达7.071 kVPEAK的强化法拉第隔离,符合DIN V VDE V 0884-11 (VDE V 0884-11):2017-01标准。
    这些评估模块适用于高分辨率电压测量应用,其中高阻抗输入设计用于连接高压电阻分压器或其他具有高输出阻抗的电压信号源。

    2. 技术参数


    - 输入电压范围:
    - AMC1350:–5 VDC 到 5 VDC
    - AMC1351:0 VDC 到 5 VDC
    - 输出信号:
    - 两种型号均输出全差分信号,中心电压为1.44 V。
    - 电源要求:
    - VDD1:3 VDC 到 5.5 VDC
    - VDD2:3 VDC 到 5.5 VDC
    - 电气特性:
    - 输入阻抗:AMC1350 的差分输入,AMC1351 的单端输入。
    - 输出阻抗:与输入相同,取决于具体型号。
    - 工作环境:
    - 工作温度范围:标准条件下适用。
    - 隔离电压:最高可达7.071 kVPEAK。

    3. 产品特点和优势


    - 高精度隔离:AMC1350 和 AMC1351 使用二氧化硅屏障实现高隔离度,防止磁干扰,确保数据传输的准确性。
    - 宽输入电压范围:支持从–5 VDC到5 VDC的宽输入电压范围,适合各种高电压应用。
    - 高集成度:集成了多种无源滤波组件,方便外部接入。
    - 易于操作:提供螺丝终端接头,便于访问高侧和低侧电源供应、模拟输入和输出。

    4. 应用案例和使用建议


    - 电压测量:AMC1350 和 AMC1351 常被用于高分辨率电压测量系统中,特别适用于对精度要求较高的场合。
    - 信号隔离:由于其优秀的隔离性能,AMC1350 和 AMC1351 可以在高电压和低电压电路之间进行可靠的信号传输。
    - 兼容性:AMC1350 和 AMC1351 可以直接连接到高阻抗电阻分压器,无需额外的电路调整。
    使用建议:
    - 在使用前,仔细阅读数据手册,确认输入范围和所需的供电电压。
    - 确保正确连接接地端和电源端,避免短路。
    - 根据具体的应用需求选择合适的滤波电容值,以优化输出信号的质量。

    5. 兼容性和支持


    - 兼容性:AMC1350 和 AMC1351 与市面上常见的模拟信号处理芯片兼容,如 MSP430 和 TMS320C2000 系列数字处理器。
    - 技术支持:AMC1350 和 AMC1351 由 Texas Instruments 提供技术支持和文档资源。用户可通过官方网站获取最新的数据手册和技术支持文档。

    6. 常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案:检查 VDD1 和 VDD2 的电源连接是否正确,确保电源电压在指定范围内。
    2. 问题:输出信号不稳定。
    - 解决方案:调整滤波电容的参数,确保输出信号的稳定性和带宽满足应用需求。
    3. 问题:输入信号无法正确读取。
    - 解决方案:检查模拟输入接线是否正确,确保连接到 J3 螺丝终端的 INP 和 INN 接口正确无误。

    7. 总结和推荐


    综述:
    - AMC1350 和 AMC1351 是出色的高精度隔离放大器,非常适合需要高隔离度和高精度的应用场景。
    - 它们在电压测量和信号隔离方面表现出色,且易于操作和配置。
    - 基于其出色的特性和广泛的应用领域,强烈推荐使用 AMC1350 和 AMC1351 作为高精度测量系统的组成部分。

AMC1350EVM参数

参数
最小工作供电电压 -
放大器类型 Isolation
典型供电电流 410mA
最大工作供电电压 -
零件状态 在售
包装方式 盒装
