TPD1E05U06DYAR

产品分类: TVS二极管/ESD抑制器
厂牌: TEXAS INSTRUMENTS
产品描述: 双向 40W 2.5A 14V 6.5V SC-79,SOD-523 贴片安装
供应商型号: TPD1E05U06DYAR
供应商: 云汉优选
标准整包数: 1

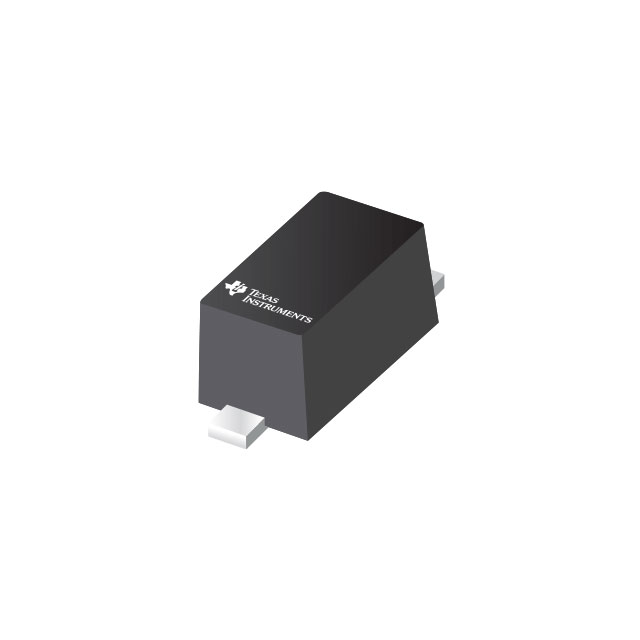

TEXAS INSTRUMENTS TVS二极管/ESD抑制器 TPD1E05U06DYAR

TPD1E05U06DYAR概述

    TPDxE05U06 1, 4, 6 Channel ESD Protection Device for Super-Speed (Up to 6 Gbps) Interface

    1. 产品简介


    TPDxE05U06 系列是德州仪器(Texas Instruments)推出的一系列单向瞬态电压抑制器(TVS)静电放电保护二极管,具有超低电容特性。这些器件适用于各种高速信号线路的保护,包括HDMI 1.4b、HDMI 2.0、USB 3.0、MHL、LVDS接口、DisplayPort、PCI-Express、eSATA以及V-by-One HS等。

    2. 技术参数


    TPDxE05U06 的技术规格如下:
    - ESD 保护等级
    - 接触放电:±12 kV
    - 空气放电:±15 kV
    - EFT 保护
    - IEC 61000-4-4 标准:80 A (5/50 ns)
    - 浪涌保护
    - IEC 61000-4-5 标准:2.5 A (8/20 μs)
    - 输入/输出电容
    - 0.42 pF 至 0.5 pF(典型值)
    - 直流击穿电压
    - 最小值:6.5 V
    - 泄漏电流
    - 最大值:10 nA
    - 工业温度范围
    - -40°C 至 +125°C

    3. 产品特点和优势


    TPDxE05U06 系列的主要特点是其卓越的 ESD 保护能力和极低的电容。它不仅能够承受高达 ±12 kV 的接触放电和 ±15 kV 的空气放电,还能够在高数据传输速率下保持稳定的性能。其超低的电容(0.42 pF 至 0.5 pF)使其非常适合保护高速信号线,如 HDMI 和 USB 等。此外,TPDxE05U06 在高温环境下依然表现出色,工业温度范围为 -40°C 至 +125°C,这使其适用于各种严苛的工业应用场景。

    4. 应用案例和使用建议


    应用案例
    TPDxE05U06 系列广泛应用于多种高速信号线路保护场景。例如,在 HDMI 和 DisplayPort 应用中,这些器件可以确保信号传输的稳定性和可靠性。具体的应用示例如下图所示:
    ```plaintext
    Connector
    HDMI Controller
    TPD4E05U06
    TPD4E06U06
    D0-
    D1+
    D1-
    D2+
    D2-
    CLK+
    CLK-
    D0+
    GND
    GND
    GND
    GND
    ```
    使用建议
    为了充分发挥 TPDxE05U06 的性能,建议将其放置在尽可能靠近连接器的位置,并确保正确的接地连接。此外,遵循数据手册中的布局指南可以进一步提高其保护效果。对于高密度 PCB 布局,考虑将 TPDxE05U06 放置在连接器附近,并使用合适的接地路径以减少寄生效应。

    5. 兼容性和支持


    TPDxE05U06 系列与多种接口标准兼容,如 HDMI、USB、DisplayPort 等。德州仪器提供了详尽的技术文档和支持资源,包括电路图、布局指南、测试报告等,以帮助用户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题: 设备在 ESD 测试中失效。
    - 解决方案: 确保正确安装并按照推荐的布局进行布线。检查连接器的接地是否良好,以及是否有额外的寄生效应干扰。

    - 问题: 设备出现异常漏电流。
    - 解决方案: 检查是否有外部干扰或过热情况,确认安装和接线无误。

    7. 总结和推荐


    综上所述,TPDxE05U06 系列是一款性能卓越的高速信号线路保护器件。其出色的 ESD 保护能力、低电容特性和广泛的温度适应性使其成为各类高速接口的理想选择。我们强烈推荐在需要保护高速信号线路的系统中使用 TPDxE05U06 系列产品。如果您有任何疑问或需要更多技术支持,德州仪器提供了全面的文档和支持资源,确保您能获得最佳的应用体验。

TPD1E05U06DYAR参数

参数
箝位电压 14V
击穿电压 6.5V
峰值脉冲电流 2.5A
峰值脉冲功率 40W
极性 双向
工作电压 -
SC-79,SOD-523
通用封装 SC-79,SOD-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPD1E05U06DYAR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPD1E05U06DYAR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TVS二极管/ESD抑制器 TEXAS INSTRUMENTS TPD1E05U06DYAR TPD1E05U06DYAR数据手册

TPD1E05U06DYAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
