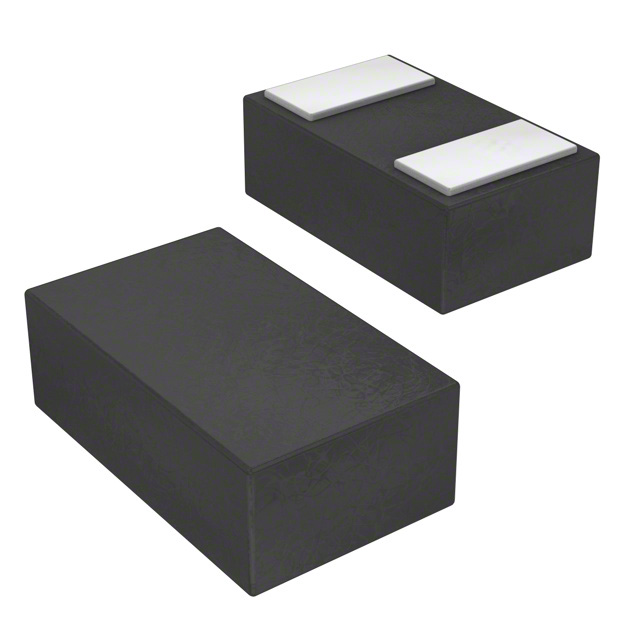

TPD1E01B04DPLT

产品分类: TVS二极管/ESD抑制器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 双向ESD保护二极管, 最大钳位电压 15V, 贴片安装, X2SON封装, 最小击穿电压 6.4V
供应商型号: TPD1E01B04DPLT
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS TVS二极管/ESD抑制器 TPD1E01B04DPLT

TPD1E01B04DPLT概述

    TPD1E01B04 USB Type-C和Thunderbolt 3 1-Channel ESD保护二极管

    1. 产品简介


    产品类型:TPD1E01B04是一款单通道瞬态电压抑制(TVS)二极管阵列,主要用于USB Type-C和Thunderbolt 3电路保护。
    主要功能:该产品提供静电放电(ESD)、电气快速瞬变脉冲(EFT)和浪涌保护,适用于高速信号线如USB 3.1 Gen2和Thunderbolt 3的保护。
    应用领域:
    - 终端设备:笔记本电脑、台式机、移动设备、平板电脑、机顶盒、电视和显示器、USB适配器、扩展坞
    - 接口:USB Type-C、Thunderbolt 3、USB 3.1 Gen2、HDMI 2.0/1.4、USB 3.0、DisplayPort 1.3、PCI Express 3

    2. 技术参数


    - ESD保护:符合IEC 61000-4-2标准,接触放电±15 kV,间隙放电±17 kV
    - EFT保护:最大承受电流80 A (5/50 ns)
    - 浪涌保护:最大承受电流2.5 A (8/20 µs)
    - 输入输出电容:0.18到0.20 pF(典型值),0.20到0.23 pF(最大值)
    - 直流击穿电压:6.4 V(典型值)
    - 泄漏电流:最大10 nA(最大值)
    - 插入损耗:26.9 GHz(–3 dB带宽,DPL封装)
    - 工作温度范围:工业温度范围-40°C至+125°C
    - 封装形式:行业标准的0201和0402封装

    3. 产品特点和优势


    - 超低电容:电容低至0.18 pF(典型值),适合高速信号传输。
    - 高可靠性:通过高冲击测试,确保设备在各种恶劣环境下都能正常工作。
    - 宽工作温度范围:工业级温度范围-40°C至+125°C,适用于多种应用环境。
    - 小尺寸封装:0201和0402两种封装,便于集成到现有设计中。
    - 易于布线:采用流线型布局,简化现有设计的改造过程。

    4. 应用案例和使用建议


    应用案例:
    - 在USB Type-C和Thunderbolt 3的终端设备中,如笔记本电脑、桌面电脑、移动设备和扩展坞中使用。
    - 用于保护USB 3.1 Gen 2和Thunderbolt 3的高速信号线路。
    使用建议:
    - 由于其低电容特性,TPD1E01B04特别适合需要高数据传输率的应用场合。
    - 在安装过程中,确保接地路径的稳定,避免信号干扰。

    5. 兼容性和支持


    - 兼容性:TPD1E01B04可以与常见的USB Type-C和Thunderbolt 3接口兼容。
    - 支持和服务:制造商提供了详细的文档和技术支持,确保用户能够顺利进行设计和部署。

    6. 常见问题与解决方案


    - 问题:电压不稳定
    - 解决方案:检查所有连接是否稳固,重新确认接地路径是否正确。

    - 问题:设备无法正常启动
    - 解决方案:确保TPD1E01B04正确安装并接收到适当的电压。

    - 问题:插入损耗过高
    - 解决方案:检查设备是否安装正确,以及布线是否遵循了最佳实践。

    7. 总结和推荐


    TPD1E01B04是一款优秀的ESD保护二极管,具备出色的保护能力和灵活性,适合广泛的应用场景。由于其低电容、高可靠性和易于集成的特点,推荐在高速信号保护方面使用。制造商提供了丰富的技术支持,确保用户能够充分利用这款产品的优势。

TPD1E01B04DPLT参数

参数
箝位电压 15V
击穿电压 6.4V
峰值脉冲电流 2.5A
峰值脉冲功率 27W
极性 双向
工作电压 3.6V
长*宽*高 600μm(长度)*320μm(高度)
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
