TPD4E001DPKR

产品分类: TVS二极管/ESD抑制器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V 单向 100W 5.5A 105.5V 11V UFDFN-6 贴片安装
供应商型号: TPD4E001DPKR
供应商: 国内现货
标准整包数: 1

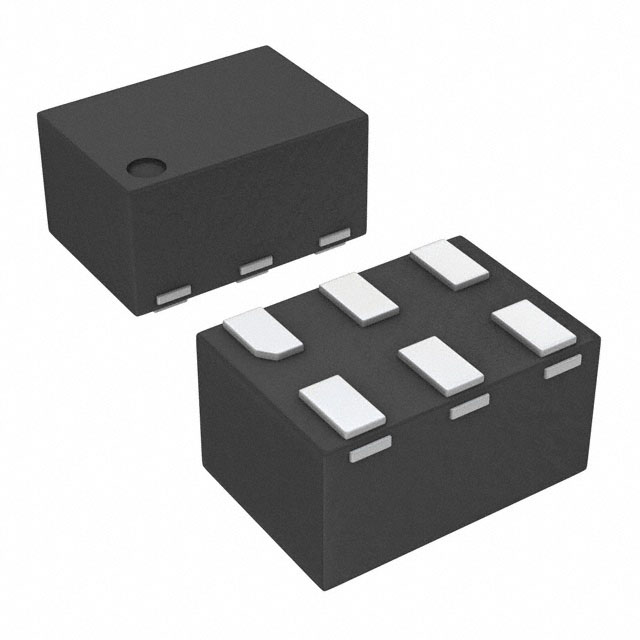

TEXAS INSTRUMENTS TVS二极管/ESD抑制器 TPD4E001DPKR

TPD4E001DPKR概述


    产品简介


    TPD4E001 低电容四通道 ESD 保护器件
    TPD4E001 是一款基于瞬态电压抑制器(TVS)的静电放电(ESD)保护二极管阵列,专为高速数据接口设计。它提供高达 ±8 kV 的接触放电保护和 ±15 kV 的空气间隙放电保护,适用于多种高要求的应用场景。

    技术参数


    | 参数 | 规格 |

    | 电容(每通道) | 1.5 pF(典型值) |
    | 峰值脉冲电流 | 5.5 A(8/20 微秒脉冲) |
    | 最大泄漏电流 | 1 nA(最大值) |
    | 工作电压范围 | 0.9 V 至 5.5 V |
    | 工作温度范围 | –40°C 至 +85°C |

    产品特点和优势


    产品特点:
    - 符合 IEC 61000-4-2 国际标准 Level 4 ESD 保护
    - 极低的输入电容(1.5 pF)
    - 超低泄漏电流(<1 nA)
    - 低功耗(1 nA)
    产品优势:
    - 理想应用于高精度模拟测量,如血糖仪和心率监测仪
    - 空间节省型封装,支持 DRL、DBV、DCK、DPK 和 DRS 包装
    - 支持多种通道配置,满足不同应用需求

    应用案例和使用建议


    应用案例:
    - USB 2.0 接口
    - 以太网
    - FireWire 串行总线
    - LVDS
    - SVGA 视频连接
    - 血糖仪
    使用建议:
    - 将 TPD4E001 靠近 USB 连接器安装,确保低电容和超低泄漏电流特性不会导致信号失真
    - 对于血糖仪等高精度应用,确保供电电压在 0.9 V 至 5.5 V 之间

    兼容性和支持


    TPD4E001 可以与以下型号的器件互换:
    - TPD2E001(双通道选项)
    - TPD3E001(三通道选项)
    - TPD6E001(六通道选项)
    此外,TPD4E001 提供详尽的技术文档、开发工具及社区支持,确保用户可以轻松集成到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号失真 | 检查连接器和 PCB 设计,确保电容和漏电流在规定范围内 |
    | 保护不足 | 确保正确安装 TPD4E001 并遵循推荐的布线指南 |

    总结和推荐


    TPD4E001 在高精度模拟测量和高速数据接口保护方面表现出色,特别适合医疗设备和消费电子产品中的应用。其优异的 ESD 保护性能、低电容和超低泄漏电流特性使其在市场上具有强大的竞争力。综合来看,TPD4E001 是一款值得推荐的高性能 ESD 保护器件。

TPD4E001DPKR参数

参数
击穿电压 11V
峰值脉冲电流 5.5A
峰值脉冲功率 100W
极性 单向
工作电压 5.5V
箝位电压 105.5V
1.7mm(Max)
6-UFDFN
550μm(Max)
通用封装 UFDFN-6
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

TPD4E001DPKR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPD4E001DPKR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TVS二极管/ESD抑制器 TEXAS INSTRUMENTS TPD4E001DPKR TPD4E001DPKR数据手册

TPD4E001DPKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
