首页  >  产品百科  >  JN4FT02SJ1-R

JN4FT02SJ1-R

产品分类: 矩形连接器 - 外壳
产品描述: Plug 1 2pin Female Socket 压接 面板安装
供应商型号: MEC-JN4FT02SJ1-R
供应商: 海外现货
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 JN4FT02SJ1-R

JN4FT02SJ1-R概述

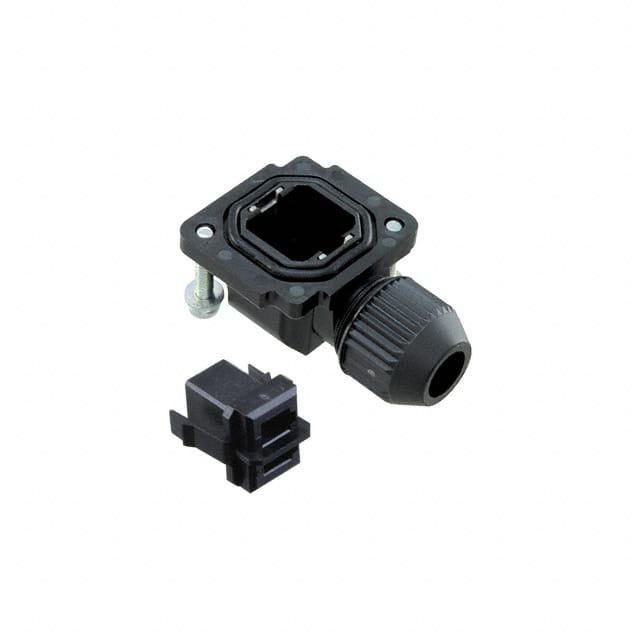

    JAE PMK Div. JN4 Series 小型防水连接器

    1. 产品简介


    JAE PMK Div. 的JN4系列是一种小型防水连接器,主要用于工业设备中的小型电机接口。该连接器采用全塑料设计,具有轻巧、耐用的特点。它特别适用于需要防水防尘的应用场合,如户外设备和某些恶劣环境下的工业装置。

    2. 技术参数


    - 适用电线规格:AWG 22至20(接线盒);AWG 20至18(电源)
    - 工作温度范围:-20°C至+130°C
    - 防水等级:IP67(对接时)
    - 绝缘电阻:最小1000兆欧(直流500伏通电)
    - 耐压:1500伏交流电
    - 额定电压:200伏交流电(污染等级2,过电压类别II)
    - 额定电流:最大5安培(每1个触点);最大7安培(每1个触点)

    3. 产品特点和优势


    JN4系列连接器的主要特点是其小巧且具备出色的防水和防尘性能。其全塑料外壳不仅减轻了重量,还提供了极佳的机械强度。电缆插拔方向可选,并具有多种安装方式(如通过模具固定和螺丝固定),这使其非常适合于紧凑空间内的安装。

    4. 应用案例和使用建议


    JN4系列连接器被广泛应用于电脑、办公设备、测量设备、电信设备(终端、移动设备)、音视频设备、家庭应用和工厂自动化(FA)设备等领域。对于那些需要在潮湿或粉尘环境下工作的应用,JN4连接器尤为合适。
    使用建议:
    - 在选择合适的电缆时,建议参考手册中提供的适用电缆列表。
    - 确保连接器与电缆之间的配合紧密,以达到最佳的防水效果。
    - 定期检查连接器是否有损坏迹象,并进行必要的维护,以确保长期稳定的工作性能。

    5. 兼容性和支持


    JN4系列连接器支持多种类型的电缆,并提供多种安装选项。制造商JAE提供了一系列的工具用于装配和拆卸连接器,包括半自动和手动工具。此外,该连接器符合RoHS标准,保证环保无害。

    6. 常见问题与解决方案


    - 问题:连接器无法正常对接
    - 解决方案:检查电缆和连接器是否正确匹配,确保接触良好。

    - 问题:防水性能不佳
    - 解决方案:确认连接器是否完全对接,并确保密封圈完好无损。

    - 问题:连接器温度过高
    - 解决方案:检查是否超过额定工作温度范围,减少负载或调整系统散热。

    7. 总结和推荐


    JAE PMK Div. 的JN4系列连接器凭借其卓越的防水和防尘性能、轻便耐用的设计以及广泛的应用范围,在众多行业中表现出色。它在可靠性、使用寿命和适用性方面均具优势,是许多关键应用的理想选择。我们强烈推荐这一产品给需要高可靠性和优良防护性能的客户。

JN4FT02SJ1-R参数

参数
针脚数 2pin
类型 Plug
颜色 -
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
安装方式 面板安装
零件状态 在售
包装方式 散装

JN4FT02SJ1-R厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

JN4FT02SJ1-R数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 JAPAN AVIATION ELECTRONICS JN4FT02SJ1-R JN4FT02SJ1-R数据手册

JN4FT02SJ1-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
