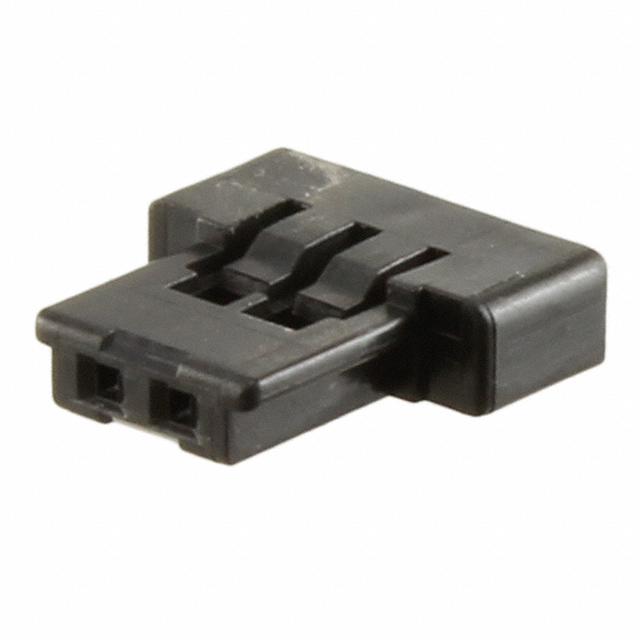

FI-S2S

产品分类: 矩形连接器 - 外壳
产品描述: Friction Lock,Plug 1 2pin 摩擦锁 Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 18E1-FI-S2S
供应商: 国内现货
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 FI-S2S

FI-S2S概述

    FI系列连接器技术手册解析

    产品简介


    FI系列连接器是一款专为印刷电路板(PCB)与电缆之间接口设计的产品,具有单行和双行两种类型。这类连接器适用于需要薄型设备及高密度封装的应用场景,如LCD接口、LCD逆变器、PC、PDA、数字摄像机等现代化小型设备。FI系列连接器凭借其独特的特性和多种配置,成为各种电子设备中不可或缺的重要组件。

    技术参数


    - 产品类型:单行连接器(适用于薄型设备)、双行连接器(适用于高密度封装)
    - 技术规格:
    - SMT端子间距:单行连接器1.25毫米;双行连接器0.625毫米
    - 电气特性:
    - 电流容量:1安培
    - 工作电压:500伏交流(1分钟)
    - 绝缘电阻:最小100兆欧
    - 接触电阻:最大40毫欧
    - 适用电线规格:
    - 单行:AWG #28到#32或1.25毫米间距FPC,厚度0.14毫米
    - 双行:0.625毫米间距FPC,厚度0.14毫米
    - 工作温度范围:-40°C至+80°C

    产品特点和优势


    FI系列连接器具有多项显著优势,包括低轮廓设计、SMT表面贴装技术,使安装更加便捷。此外,具备金属外壳版本以增强电磁干扰(EMI)屏蔽效果。对于FPC插头,提供零插入力(ZIF)配置,易于操作并确保安全接地。连接器支持标准和反向两种类型,实现正反面安装。另外,还配备防误配键、摩擦锁等附加功能,确保可靠连接。

    应用案例和使用建议


    FI系列连接器广泛应用于LCD接口、LCD逆变器、PC、PDA、数字摄像机等多种现代电子设备。在使用过程中,可根据实际需求选择合适的电线规格及连接器类型。例如,在涉及FPC时,推荐使用ZIF设计以简化安装过程并确保连接稳定性。同时,在高湿度或高温环境下使用时,应特别注意环境因素对连接器性能的影响。

    兼容性和支持


    FI系列连接器能够与多种类型的电子元件和其他设备兼容,特别是那些符合VGA、SVGA、XGA和SXGA标准的液晶显示器。厂商提供详细的技术文档和支持服务,帮助用户解决使用过程中的问题。对于特殊需求,用户可以联系当地代理进行咨询。

    常见问题与解决方案


    - 问题1:如何正确安装FI系列连接器?
    - 解答:确保焊接前,通过hold-down结构防止浮动并提供额外固定。安装时,参照制造商提供的技术手册,按照步骤进行。

    - 问题2:FI系列连接器是否适用于高湿度环境?
    - 解答:虽然FI系列连接器设计耐用,但在极端湿度条件下仍可能受到影响。建议在使用过程中采取适当的保护措施,并定期检查连接器状态。

    总结和推荐


    FI系列连接器凭借其优越的设计、多样化的配置选项以及卓越的电气性能,成为众多高端电子设备的理想选择。无论是追求高密度封装还是需要简化安装流程,FI系列连接器都能满足用户的需求。强烈推荐使用FI系列连接器以提升电子设备的整体质量和可靠性。

FI-S2S参数

参数
触头端接 压接
针脚数 2pin
类型 Friction Lock,Plug
颜色 黑色
触头类型 Female Socket
紧固类型 摩擦锁
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

FI-S2S厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

FI-S2S数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 JAPAN AVIATION ELECTRONICS FI-S2S FI-S2S数据手册

FI-S2S封装设计

查看详情并下载
Symbol
Footprint
3D Model
