首页  >  产品百科  >  IL-G-6S-S3C2-SA

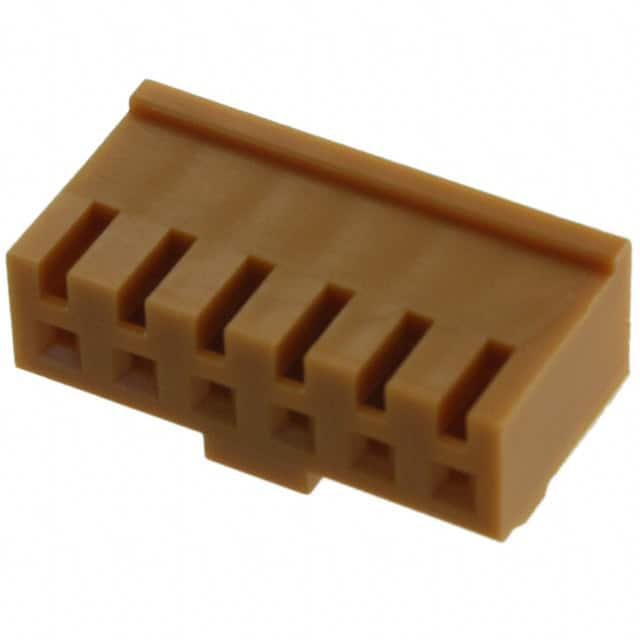

IL-G-6S-S3C2-SA

产品分类: 矩形连接器 - 外壳
产品描述: Friction Lock,Receptacle 1 6pin 摩擦锁 Female Socket 压接 棕色 导线安装,自由悬挂,通孔安装
供应商型号: 656-ILG6SS3C2SA
供应商: Mouser
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 IL-G-6S-S3C2-SA

IL-G-6S-S3C2-SA概述

    JAE Connectors:IL-G系列概述
    apan Aviation Electronics Industry, Ltd.(简称JAE)是一家国际知名的电子元器件制造商和供应商,专注于为全球客户提供高性能的电子连接器。自成立以来,JAE秉承“技术创新”的理念,持续研发满足市场需求的新技术。在ISO 9001和QS 9000认证的工厂里,JAE提供高水准的制造服务。通过全球分布的技术服务中心,JAE在全球范围内提供专业的产品设计和应用技术支持。
    本文将重点介绍JAE的IL-G系列PCB到电缆连接器。这些连接器以其低轮廓设计和高效能而闻名,适用于计算机、办公设备、测量仪器、电信设备、音频视频设备等多个领域。

    产品简介


    产品类型:
    IL-G系列是JAE生产的PCB到电缆的连接器,采用2.50mm (.098")的接触间距,具有低轮廓、防误配和摩擦锁定等特点。
    主要功能:
    IL-G系列连接器主要用于将印刷电路板(PCB)与电缆进行可靠连接。它们广泛应用于计算机、办公设备、测量仪器、电信设备以及其他需要高可靠性的领域。
    应用领域:
    IL-G系列连接器特别适合于计算机、办公设备、测量仪器、电信设备、音频视频设备等需要高可靠性连接的应用场景。

    技术参数


    - 接触间距: 2.50mm (.098")
    - 总高度: 10mm (.394")
    - 电流额定值: 每个触点最大3安培
    - 耐电压强度: 1500 VAC r.m.s.(一分钟)
    - 绝缘电阻: 最小100兆欧姆
    - 接触电阻: 最大20毫欧姆
    - 工作温度范围: -40°C 至 +85°C
    - 适用PCB厚度: 1.6至2.6毫米(.063至.102")
    - 适用导线尺寸: AWG #22 至 #28

    产品特点和优势


    IL-G系列连接器的主要特点包括:
    - 低轮廓设计: 总高度仅为10mm (.394"),节省空间,方便集成。
    - 防误配结构: 防止误插,确保连接的正确性。
    - 摩擦锁定机制: 确保连接稳固,减少意外断开的可能性。
    - 防焊料污染: 保护PCB免受焊料污染。
    - 无铅环保: 符合RoHS标准,对环境友好。

    应用案例和使用建议


    IL-G系列连接器已经在多种应用场景中得到广泛应用,包括计算机主板、电信设备等。在使用时,需要注意以下几点:
    - 安装环境: 确保工作环境符合-40°C至+85°C的工作温度范围。
    - 导线选择: 选择合适的导线尺寸(AWG #22至#28),并使用相应的压接工具(如CT150-1-ILG、350-ILG-2等)进行连接。
    - 连接稳固: 使用接触提取工具(如JET-IL-G-N02)确保连接的稳定性。

    兼容性和支持


    IL-G系列连接器支持广泛的PCB厚度和导线尺寸,确保了其良好的兼容性。JAE提供全面的技术支持和维护服务,帮助客户更好地理解和使用该产品。同时,JAE还设有全球服务网络,可以快速响应客户的咨询和支持需求。

    常见问题与解决方案


    - 问题:如何正确选择压接工具?
    - 解决方案: 根据所需的导线尺寸,选择合适的压接工具。例如,对于AWG#22至#28的导线,可以选择CT150-1-ILG或350-ILG-2等型号的压接工具。

    - 问题:如何避免误配?
    - 解决方案: 确保正确的安装方向,并检查连接器的防误配结构是否完好。如有需要,可联系JAE客服获取进一步指导。

    总结和推荐


    总体来说,JAE的IL-G系列PCB到电缆连接器在设计、性能和应用方面都表现出色。它们的低轮廓、防误配和摩擦锁定机制使其成为各种高可靠性应用的理想选择。如果你正在寻找一种既可靠又高效的连接解决方案,IL-G系列连接器无疑是一个值得考虑的选择。我们强烈推荐这一系列连接器用于任何需要高可靠性连接的场合。

IL-G-6S-S3C2-SA参数

参数
触头类型 Female Socket
紧固类型 摩擦锁
排数 1
触头端接 压接
针脚数 6pin
类型 Friction Lock,Receptacle
颜色 棕色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

IL-G-6S-S3C2-SA厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

IL-G-6S-S3C2-SA数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 外壳 JAPAN AVIATION ELECTRONICS IL-G-6S-S3C2-SA IL-G-6S-S3C2-SA数据手册

IL-G-6S-S3C2-SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.1835
10+ $ 0.2001 ¥ 1.8092
25+ $ 0.1737 ¥ 1.57
100+ $ 0.1633 ¥ 1.4765
250+ $ 0.1353 ¥ 1.2233
1000+ $ 0.1134 ¥ 1.0253
库存: 2299
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.18
