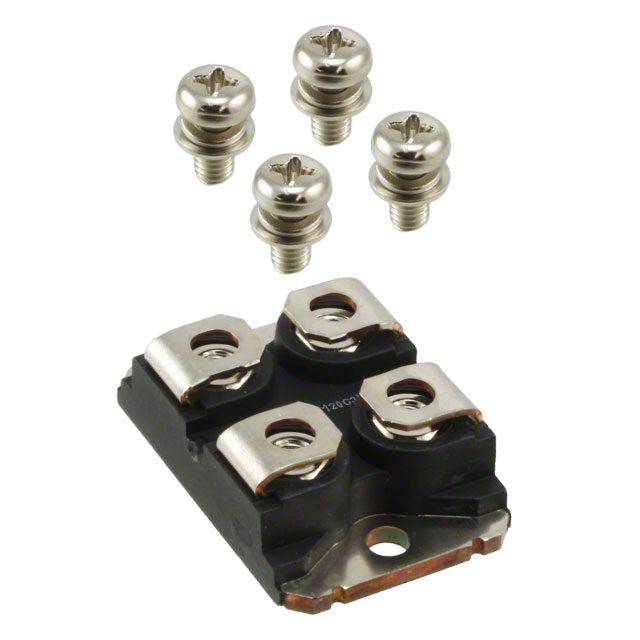

IXYN100N65C3H1

产品分类: IGBT模块
厂牌: IXYS
产品描述: 600W 1.85V 单一 650V 166A SOT-227B 底座安装,螺纹安装,贴片安装,铰轴安装
供应商型号: ZT-IXYN100N65C3H1
供应商: 海外现货
标准整包数: 1
IXYS IGBT模块 IXYN100N65C3H1

IXYN100N65C3H1概述


    产品简介


    IXYN100N65C3H1 高性能 IGBT 模块
    IXYN100N65C3H1 是一款专为 20-60kHz 开关应用设计的高性能 IGBT(绝缘栅双极晶体管)模块。该模块集成了快速恢复二极管(FRD),提供优异的反向阻断能力和短路保护功能,适用于各种功率转换应用。其国际标准封装和抗噪设计使得它能够在严苛的工作环境中稳定运行,广泛应用于电源逆变器、不间断电源(UPS)、电机驱动、开关电源(SMPS)、功率因数校正电路(PFC)、电池充电器、焊接机和高频电源逆变器等领域。

    技术参数


    - 最大电压(VCES):650V
    - 最大电流(IC):
    - TC = 25°C:160A
    - TC = 110°C:90A
    - 饱和压降(VCE(sat)):
    - IC = 70A,VGE = 15V:1.8V
    - IC = 70A,TJ = 150°C:2.2V
    - 关断时间(td(off)):107ns
    - 导通时间(td(on)):23ns
    - 工作温度范围(TJ):-55°C 到 +175°C
    - 储存温度范围(Tstg):-55°C 到 +175°C
    - 隔离电压(VISOL):2500V~
    - 重量:30g

    产品特点和优势


    产品特点:
    - 国际标准封装:miniBLOC,配备氮化铝绝缘材料。
    - 高隔离电压:2500V~。
    - 优化的开关频率:特别针对 20-60kHz 的应用进行优化。
    - 方形 RBSOA(反向偏置安全工作区)。
    - 短路能力:具备强的短路保护功能。
    - 大电流处理能力:能够处理高电流负载。
    产品优势:
    - 高功率密度:提供更高的单位体积功率输出。
    - 低门极驱动需求:降低控制系统的复杂度和成本。
    - 可靠性高:经过严格测试,确保在各种工况下的稳定性和长寿命。

    应用案例和使用建议


    应用案例:
    IXYN100N65C3H1 广泛应用于多种电力转换系统中,例如电源逆变器、不间断电源(UPS)、电机驱动等。它在电力系统中起到了关键的作用,特别是在需要高效、可靠且紧凑的解决方案时。
    使用建议:
    1. 选择合适的门极驱动电压:根据应用需求,确保门极驱动电压适中,避免过高或过低导致的开关损耗增加或无法正常工作。
    2. 注意散热设计:由于 IGBT 的工作会产生较大的热量,因此在设计时应考虑良好的散热措施,确保模块工作在适当的温度范围内。
    3. 关注电流变化率:对于反向恢复二极管(FRD),注意其在不同电流变化率下的性能,以确保系统稳定运行。

    兼容性和支持


    IXYN100N65C3H1 支持与其他电子元件的良好兼容性,可以轻松集成到现有的电力转换系统中。制造商提供了详细的技术文档和支持服务,确保客户在安装和使用过程中获得全面的技术指导。

    常见问题与解决方案


    1. 问题:门极驱动电压不匹配
    - 解决方法:检查门极驱动器的电压设置,确保符合 IGBT 的额定值。
    2. 问题:过热现象
    - 解决方法:检查散热系统的设计,必要时增加散热片或风扇,确保模块工作在安全温度范围内。
    3. 问题:电流波动过大
    - 解决方法:检查电路设计,尤其是门极电阻和外部电路的匹配情况,必要时调整相关参数。

    总结和推荐


    IXYN100N65C3H1 是一款非常适合用于高频电力转换应用的 IGBT 模块。其高功率密度、优化的开关特性和高可靠性使其成为市场上同类产品中的佼佼者。推荐在电力系统设计中选用这款模块,特别是对功率密度和效率有较高要求的应用场合。
    总体而言,IXYN100N65C3H1 在性能、稳定性以及应用范围方面表现出色,是一款值得推荐的产品。

IXYN100N65C3H1参数

参数
最大集电极发射极饱和电压 1.85V
配置 单一
集电极电流 166A
最大功率耗散 600W
VCEO-集电极-发射极最大电压 650V
通用封装 SOT-227B
安装方式 底座安装,螺纹安装,贴片安装,铰轴安装
零件状态 在售
包装方式 管装

IXYN100N65C3H1厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXYN100N65C3H1数据手册

厂牌 PDF简要描述 下载
IXYS IGBT模块 IXYS IXYN100N65C3H1 IXYN100N65C3H1数据手册

IXYN100N65C3H1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.409 ¥ 263.2078
库存: 30
起订量: 3 增量: 30
交货地:
最小起订量为:1
合计: ¥ 263.2
直接购买
加入购物车
