MIXA40WB1200TED

产品分类: IGBT模块
厂牌: IXYS
产品描述: 195W 1.2KV 三相反相器,带制动器 2.1V@ 15V,35A 60A E-2-PACK 底座安装 107.5mm*45mm*17mm
供应商型号: MIXA40WB1200TED
供应商: 国内现货
标准整包数: 6

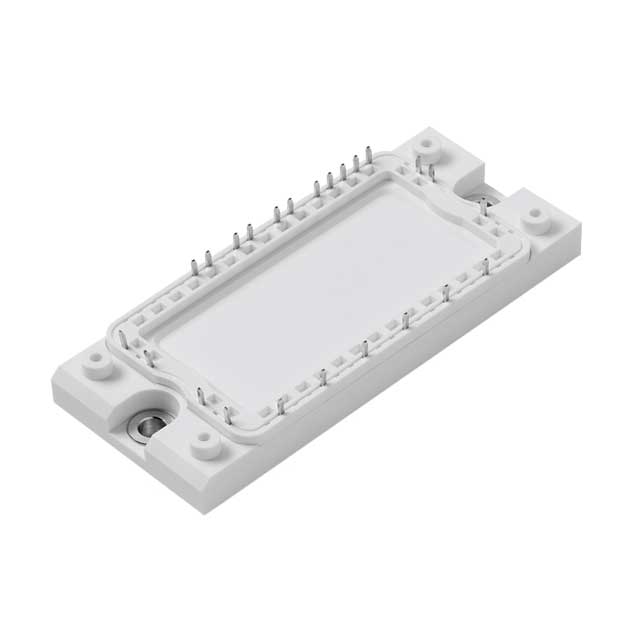

IXYS IGBT模块 MIXA40WB1200TED

MIXA40WB1200TED概述


    产品简介




    MIXA40WB1200TED是一款高性能的混合功率模块,适用于多种电子应用。该模块集成了三个相位整流桥、制动斩波器和一个三相逆变器。产品的主要用途包括交流电机驱动、太阳能逆变器、医疗设备、不间断电源系统、空调系统、焊接设备及开关模式和共振模式电源供应器。该模块以其卓越的性能和可靠性,成为众多工业应用的理想选择。


    技术参数




    - 输出逆变器(D1-D6)
    - 反向重复电压 \( V_{RRM} \):1200 V
    - 正向电流 \( I_{F25} \):44 A
    - 正向电压 \( V_F \):1.95 V
    - 门极电荷 \( Q_G \):106 nC
    - 关断能量 \( E_{off} \):4.1 mJ

    - 输出逆变器(T1-T6)
    - 集电极-发射极电压 \( V_{CES} \):1200 V
    - 最大瞬态门极电压 \( V_{GEM} \):±30 V
    - 最大集电极电流 \( I_{C80} \):40 A
    - 功率耗散 \( P_{tot} \):195 W
    - 开关延迟时间 \( t_{d(on)} \):70 ns

    - 制动斩波器(T7)
    - 集电极-发射极电压 \( V_{CES} \):1200 V
    - 最大瞬态门极电压 \( V_{GEM} \):±30 V
    - 最大集电极电流 \( I_{C80} \):20 A
    - 功率耗散 \( P_{tot} \):100 W
    - 开关延迟时间 \( t_{d(on)} \):70 ns

    - 输入整流桥(D11-D16)
    - 反向重复电压 \( V_{RRM} \):1600 V
    - 平均正向电流 \( I_{FAV} \):37 A
    - 最大正向浪涌电流 \( I_{FSM} \):320 A
    - 功率耗散 \( P_{tot} \):114 W


    产品特点和优势




    - 并联易用性:由于正温度系数,易于并联。
    - 坚固设计:采用XPT设计,具备短路保护能力(10 µs)、低栅极电荷、低电磁干扰(EMI)和方形RBSOA。
    - 低饱和电压:薄晶片技术和XPT设计结合,实现低饱和电压。
    - 软恢复二极管:快速且软的反向恢复特性,降低正向工作电压。
    - 集成NTC温度传感器:内置温度传感器,便于实时监控温度。


    应用案例和使用建议




    应用案例


    - 交流电机驱动:适合于需要高效、可靠的电机驱动场合。
    - 太阳能逆变器:具备高耐压和大电流处理能力,适用于光伏系统。
    - 不间断电源系统:用于保障关键设备供电连续性,避免电力中断。

    使用建议


    - 在选择驱动器时,需确保驱动器的最大电压和电流能够匹配模块的额定值。
    - 温度监测非常重要,应定期检查NTC温度传感器以确保设备在安全温度范围内运行。
    - 当应用于高频率应用时,建议进行详细的热仿真,确保模块不会因过热而损坏。


    兼容性和支持




    该模块与常见的电路板标准相兼容,可直接焊接到PCB上。IXYS提供详细的技术支持,包括设计咨询和故障排除服务。用户还可以访问官方技术支持网站获取更多资料和帮助。


    常见问题与解决方案




    - Q:模块出现过热现象怎么办?
    - A:首先检查散热器安装是否正确,确保良好的热传导;其次检查冷却系统的风扇和通风口是否正常运行。

    - Q:模块无法启动怎么办?
    - A:检查电源输入是否稳定,门极驱动信号是否正常。如果驱动信号存在问题,更换驱动器或调整驱动信号。

    - Q:模块出现短路怎么办?
    - A:确保外部电路没有短路现象,检查模块是否已经损坏。如有必要,请联系技术支持团队进一步诊断。


    总结和推荐




    MIXA40WB1200TED是一款功能强大、应用广泛的高性能模块。它具有出色的电气特性和稳定的性能,适用于多种工业应用。鉴于其卓越的可靠性和广泛的应用场景,强烈推荐使用该模块,特别是在需要高效、稳定的电源转换和电机控制的应用环境中。

MIXA40WB1200TED参数

参数
最大集电极发射极饱和电压 1.2KV
配置 三相反相器,带制动器
集电极电流 60A
最大功率耗散 195W
VCEO-集电极-发射极最大电压 2.1V@ 15V,35A
长*宽*高 107.5mm*45mm*17mm
通用封装 E-2-PACK
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 盒装
