IXYN80N90C3H1

产品分类: IGBT模块
厂牌: IXYS
产品描述: IXYS IGBT, 最大 900 V, 最大 340 A
供应商型号: DV-30253456
供应商: 海外现货
标准整包数: 1

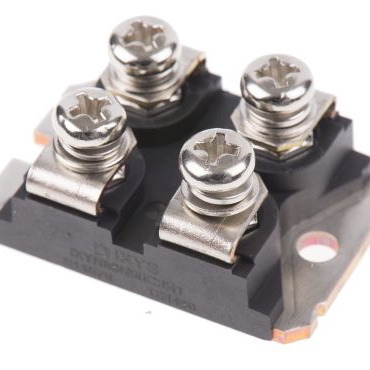

IXYS IGBT模块 IXYN80N90C3H1

IXYN80N90C3H1概述

    IXYN80N90C3H1 高速IGBT 技术手册

    产品简介


    IXYN80N90C3H1 是一款由 IXYS Corporation 开发的高性能高速绝缘栅双极型晶体管(IGBT),专为20-50 kHz 的开关频率而设计。该产品集成了反并联肖特基二极管,能够在高压环境中实现高效、低损耗的电力转换。其主要用途包括高频电源逆变器、不间断电源(UPS)、电机驱动、开关电源模块(SMPS)、功率因数校正电路(PFC Circuits)、电池充电器、焊接机及灯泡镇流器等领域。

    技术参数


    - 基本特性:
    - 电压等级:VCES = 900V,VCGR = 900V
    - 最大电流:IC90 = 70A(TC = 90°C)
    - 饱和压降:VCE(sat) ≤ 2.7V(IC = 60A, VGE = 15V)
    - 动态参数:
    - 反向恢复时间:trr ≤ 420ns
    - 反向峰值电流:IRM ≤ 41A(TJ = 25°C)
    - 反向恢复电荷:Qrr ≤ 7μC(TJ = 25°C)
    - 电气特性:
    - 开关能量损失:Eon ≤ 5.7mJ(TJ = 150°C, VGE = 15V)
    - 栅极电荷:Qg(on) ≤ 145nC(TJ = 25°C)

    - 工作条件:
    - 最高结温:TJ = 150°C
    - 封装:SOT-227B, miniBLOC

    产品特点和优势


    1. 低开关损耗:IXYN80N90C3H1 具备优化的低损耗设计,适合在高频下运行,能够有效减少开关过程中的能量损耗。
    2. 高电流承载能力:具有强大的电流处理能力,最大持续电流可达115A。
    3. 反向偏置安全工作区域(RBSOA):具备方形的反向偏置安全工作区域,确保稳定可靠的操作。
    4. 正温度系数:其正温度系数特性使其非常适合并联操作,增加系统的稳定性。
    5. 高功率密度:紧凑的设计使得该IGBT具有较高的功率密度,占用空间小。

    应用案例和使用建议


    1. 高频电源逆变器:在电源逆变器中,IXYN80N90C3H1 可以作为关键部件,用于实现高效能的电压转换。在设计时需要确保足够的散热,避免过热现象。
    2. 电机驱动:该IGBT特别适合应用于电机驱动系统中,提供精确的电流控制,提升系统的响应速度。
    3. 电池充电器:在充电器设计中,合理利用其快速开关特性可以显著缩短充电时间。

    兼容性和支持


    - 兼容性:IXYN80N90C3H1 采用国际标准封装,易于与其他电子元件集成,如逆变器和驱动电路。
    - 支持服务:IXYS 提供详尽的技术文档和全面的支持服务,包括产品选型指南、安装手册以及客户技术支持热线,帮助用户顺利完成产品选型与调试。

    常见问题与解决方案


    1. 过温保护:确保使用合适的散热措施,例如采用散热片或风扇进行散热。
    2. 开关能量损耗高:可以通过降低栅极电阻(RG)来减少开关能量损耗,但需要注意栅极驱动电路的稳定性。
    3. 栅极振荡:通过加入适当的栅极电阻(RG)或使用缓冲电路来抑制振荡现象。

    总结和推荐


    IXYN80N90C3H1 作为一款专为高频开关应用设计的高性能IGBT,凭借其低损耗、高电流承载能力和正温度系数等特点,在各种电力转换应用中表现出色。此外,它还具有良好的兼容性和全面的技术支持服务,适用于多种应用场景。因此,强烈推荐此款IGBT产品用于需要高效能电力转换的应用场合。

IXYN80N90C3H1参数

参数
配置 单一
集电极电流 115A
最大功率耗散 500KW
VCEO-集电极-发射极最大电压 900V
最大集电极发射极饱和电压 2.7V
长*宽*高 9.6mm(高度)
通用封装 SOT-227B
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 管装

IXYN80N90C3H1厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXYN80N90C3H1数据手册

厂牌 PDF简要描述 下载
IXYS IGBT模块 IXYS IXYN80N90C3H1 IXYN80N90C3H1数据手册

IXYN80N90C3H1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.3226 ¥ 301.3021
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 301.3
直接购买
加入购物车
