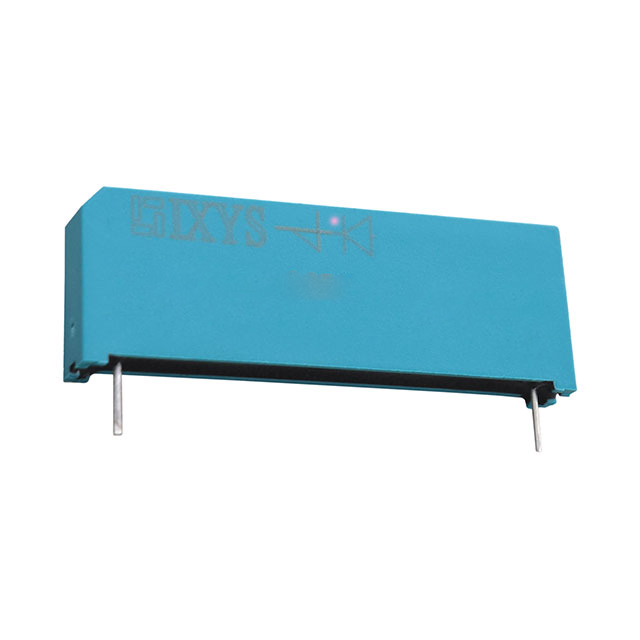

IXBOD1-30R

产品分类: TVS二极管/ESD抑制器
厂牌: IXYS
产品描述: 3KV PCB安装,通孔安装
供应商型号: IXBOD1-30R-ND
供应商: Digi-Key
标准整包数: 1
IXYS TVS二极管/ESD抑制器 IXBOD1-30R

IXBOD1-30R概述


    产品简介


    Breakover Diodes(触发二极管)
    触发二极管是一种具有特定电压阈值的半导体器件,主要用于瞬态电压保护、高压开关、火花抑制、激光控制以及脉冲发生器等领域。这些二极管能在达到特定电压时迅速导通,从而有效地将电流从线路引导到地,以保护敏感电子元件免受电压过高的损害。

    技术参数


    - 型号:IXBOD 1 -06 至 IXBOD 1 -42R(D)
    - 额定电流 (ID):在 125°C 下为 20 µA
    - 反向击穿电压 (VBO):根据温度系数 KT (2×10^-3 K^-1),不同型号的电压范围从 600V 到 4200V。
    - 最大峰值反向电流 (IRM):在 50Hz 频率下,最大允许值为 2.0A。
    - 最大浪涌电流 (ISM):0.1ms 内可承受 200A 的非重复脉冲。
    - 最大持续电流 (IAVM):不同型号在 50°C 下的持续电流从 0.2A 到 1.25A 不等。
    - 温度系数 (KT):2×10^-3 K^-1。
    - 功率耗散能力:在自然对流下,功率耗散能力约为 60K/W。
    - 重量:约 1g。

    产品特点和优势


    1. 高可靠性:能在极端条件下保持稳定的工作状态。
    2. 快速响应:能在瞬间达到设定电压后立即导通。
    3. 广泛应用:适用于各种高压和瞬态电压保护的应用场景。
    4. 易于集成:小型化设计使其易于安装在现有电路中。

    应用案例和使用建议


    应用案例:
    - 在需要保护敏感元件免受电压过高的电路中,如在电源线路中使用来防止瞬态电压冲击。
    - 在激光驱动电路中,作为过电压保护元件。
    - 在高压开关电路中,用于瞬态电压的保护。
    使用建议:
    - 确保与所需电压范围相匹配的型号,避免因电压过高而导致的过早损坏。
    - 在高温环境下使用时,要特别注意散热问题,确保热阻(RthJA)在合理的范围内。
    - 如果需要处理更高电压的情况,应考虑使用快恢复二极管并进行适当的串联连接,以保证系统的稳定性。

    兼容性和支持


    兼容性:
    - 触发二极管模块可与各类高压开关电路和其他需要瞬态电压保护的设备兼容。
    - 与其它元件(如电阻、电容)组合使用时,需遵循手册中的连接规范,确保最佳性能。
    支持与维护:
    - IXYS公司提供详尽的技术支持和售后保障服务,包括电话技术支持和在线技术支持平台,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题:
    1. 如何选择合适的型号?
    - 选择符合所需电压和电流要求的型号,具体参数请参考手册中的“技术参数”部分。
    2. 如何避免过热损坏?
    - 确保良好的散热措施,如合理布局、使用散热器或风扇辅助散热,避免长时间过载使用。
    3. 如何测试二极管是否正常工作?
    - 可以通过万用表测量二极管两端的电压和电流,或者使用专用测试仪器进行功能检测。

    总结和推荐


    总结:
    - 触发二极管具有高可靠性、快速响应及广泛的应用领域,非常适合用于高压瞬态保护场合。
    - 选择正确的型号和正确的使用方法可以最大限度地发挥其效能,延长使用寿命。
    推荐:
    - 强烈推荐在高压瞬态电压保护领域中使用触发二极管,特别是对于那些需要保护关键元件免受电压过高的应用。

IXBOD1-30R参数

参数
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 3KV
击穿电压 -
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 盒装,管装

IXBOD1-30R厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXBOD1-30R数据手册

厂牌 PDF简要描述 下载
IXYS TVS二极管/ESD抑制器 IXYS IXBOD1-30R IXBOD1-30R数据手册

IXBOD1-30R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.0048 ¥ 621.6023
20+ $ 64.6313 ¥ 535.6321
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 621.6
