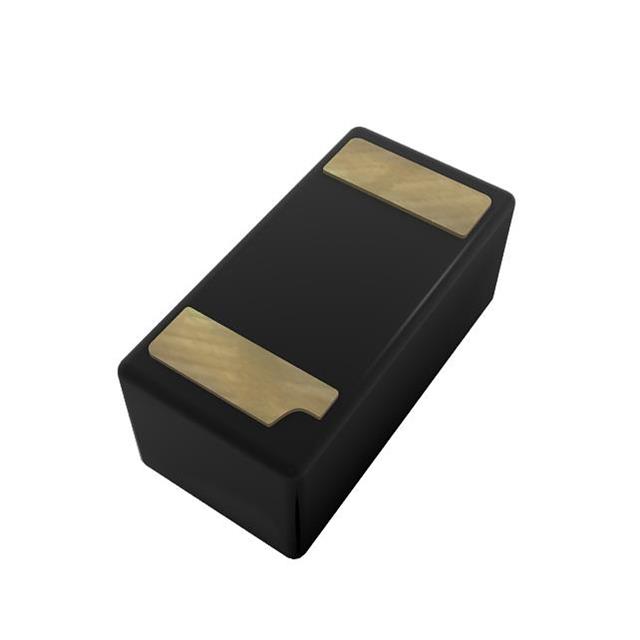

AZ4208-01F

产品分类: TVS二极管/ESD抑制器
厂牌: AMAZING MICROELECTRONIC/台湾晶焱科技
产品描述: 单向 9V 0402 贴片安装
供应商型号:
供应商:
标准整包数: 0
AMAZING MICROELECTRONIC/台湾晶焱科技 TVS二极管/ESD抑制器 AZ4208-01F

AZ4208-01F概述

    AZ4208-01F 暂态电压抑制器技术手册解读

    一、产品简介


    AZ4208-01F 是一款由 Amazing Micro 公司设计并推出的单向瞬态电压抑制器(TVS),专门用于静电放电(ESD)、快速瞬变(EFT)、雷击及电缆放电事件(CDE)的保护。它适合于 8V 及以下的工作电压应用,广泛应用于移动设备、手持便携设备、计算机接口、微处理器、串并行端口、控制信号线和电路板上的电源线等领域。凭借其小型化的封装(DFN1006P2X,尺寸仅为 1.0mm × 0.6mm × 0.45mm),这款产品不仅提供了高效的保护,还显著节省了电路板空间。

    二、技术参数


    以下是 AZ4208-01F 的关键技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定峰值脉冲电流 | IPP | - | 5.0 | - | A |
    | 工作供电电压 | VDC | - | ±8.8 | - | V |
    | ESD 瞬态耐受电压(空气接触)| VESD | - | ±30 | - | kV |
    | 引脚焊接温度 | TSOL | - | 260 | - | ℃ |
    | 工作温度范围 | TOP | -55 | - | 85 | ℃ |
    | 存储温度范围 | TSTO | -55 | - | 150 | ℃ |
    | 开路电压 | VRWM | -8 | - | 8 | V |
    | 泄漏电流 | ILeak | - | 1 | - | μA |
    | 击穿电压 | VBV | 9 | - | 13 | V |
    | 暂态抑制电压(5A 脉冲) | VsurgeCL | - | 14 | - | V |
    | ESD 抑制电压(±6kV) | VESDCL | - | 15 | - | V |
    | 输入电容 | CIN | - | 30~35 | - | pF |

    三、产品特点和优势


    1. 多功能保护:
    - AZ4208-01F 提供双向 ESD 保护,可承受 IEC 61000-4-2 标准规定的 ±30kV(空气/接触)ESD 冲击。
    - 支持 IEC 61000-4-4(EFT)和 IEC 61000-4-5(雷击)标准,分别达到 60A 和 5A 的性能要求。
    2. 小型化设计:
    - 使用 0402 封装,适合高密度布线和有限空间的应用场景。
    3. 快速响应:
    - 拥有快速的触发时间和低钳位电压,能够迅速响应过电压事件,减少对下游器件的影响。
    4. 绿色环保:
    - 符合 RoHS 和无卤素标准,符合现代电子行业环保趋势。

    四、应用案例和使用建议


    典型应用场景:
    - 移动设备: 保护手机 USB 接口免受 ESD 冲击。
    - 控制信号线: 在工业控制板上为通信接口提供保护。
    - PCB 上的电源线: 抑制电压波动对电路的影响。
    使用建议:
    - 将 AZ4208-01F 尽可能靠近被保护设备的输入端放置,以减少寄生电感。
    - 确保接地路径尽可能短,避免信号干扰。
    - 设计良好的电路板布局,例如利用接地平面减少寄生效应。

    五、兼容性和支持


    AZ4208-01F 的小巧封装使其能够轻松集成到多种主流电子系统中。制造商提供了全面的技术文档和支持服务,包括数据手册、应用指南和样品供应。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流偏大 | 检查是否超出了额定电压范围。 |
    | 响应速度慢 | 确认电路布局是否合理,是否存在寄生电感。 |
    | 超过额定功率 | 使用更高额定值的产品替换。 |

    七、总结和推荐


    综合评价:
    AZ4208-01F 是一款高性能、高性价比的瞬态电压抑制器,适用于需要高效 ESD 保护的小型化电子产品。其紧凑的设计、卓越的保护能力和绿色环保的特点,使其成为众多应用场景的理想选择。
    推荐指数:
    强烈推荐!无论是移动设备还是工业控制领域,这款产品都能提供可靠且经济的解决方案。

    以上内容基于给定的数据进行了全面解读,希望对您有所帮助!

AZ4208-01F参数

参数
击穿电压 9V
峰值脉冲电流 -
峰值脉冲功率 -
极性 单向
工作电压 -
箝位电压 -
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AZ4208-01F数据手册

厂牌 PDF简要描述 下载
AMAZING MICROELECTRONIC/台湾晶焱科技 TVS二极管/ESD抑制器 AMAZING MICROELECTRONIC/台湾晶焱科技 AZ4208-01F AZ4208-01F数据手册

AZ4208-01F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 0
起订量: 0 增量: 0
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
